603 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.603 |
|||||

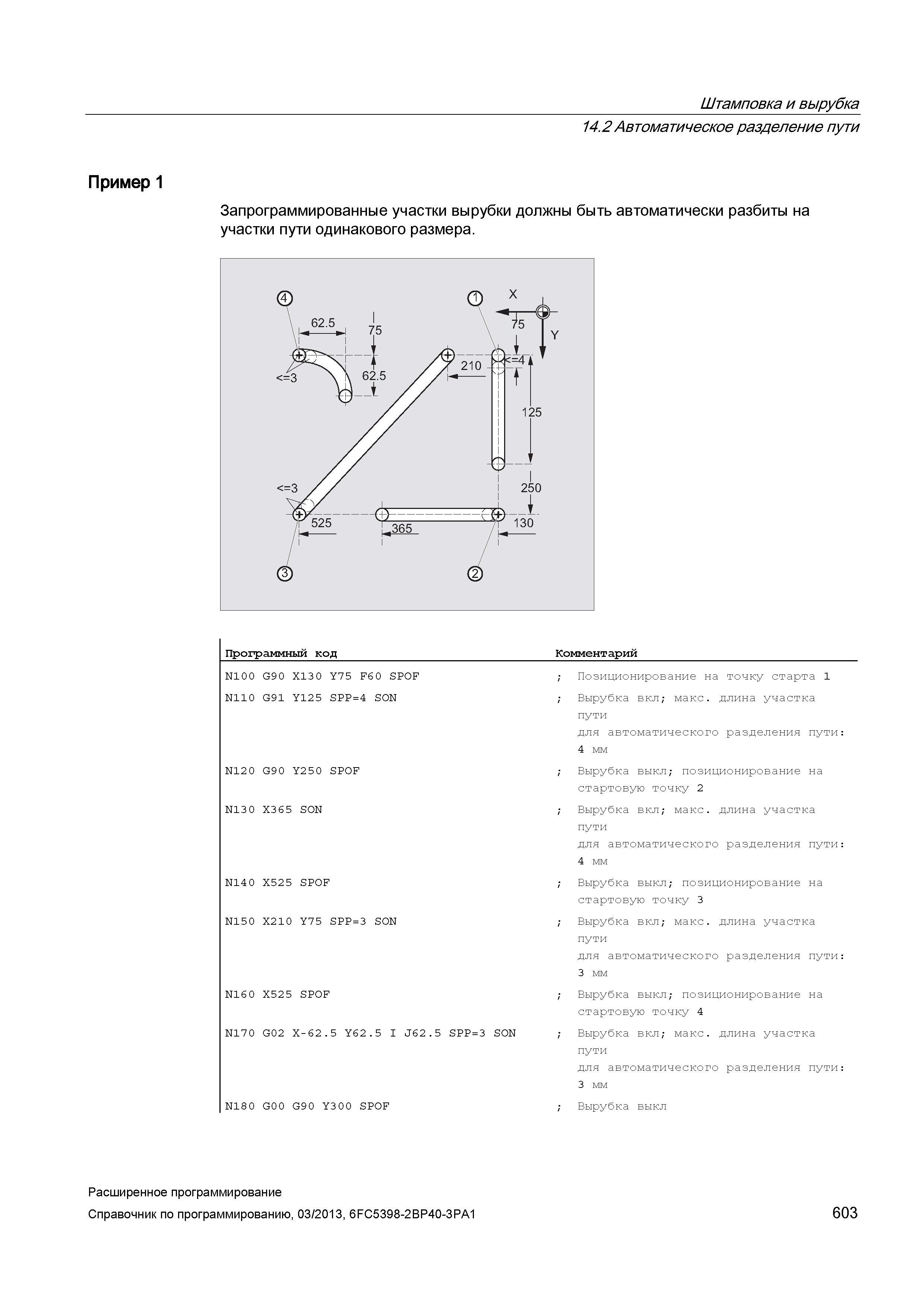

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 603 0603 Lab2u Штамповка и вырубка 14.2 Автоматическое разделение пути Пример 1 Запрограммированные участки вырубки должны быть автоматически разбиты на участки пути одинакового размера. Программный код N100 G90 X130 Y75 F60 SPOF N110 G91 Y12 5 SPP=4 SON N120 G90 Y2 5 0 SPOF N130 X3 6 5 SON N140 X52 5 SPOF N150 X210 Y75 SPP=3 SON N160 X52 5 SPOF N170 G02 X-62.5 Y62.5 I J62.5 SPP=3 SON N180 G00 G90 Y300 SPOF Комментарий ; Позиционирование на точку старта 1 ; Вырубка вкл; макс. длина участка пути для автоматического разделения пути: 4 мм ; Вырубка выкл; позиционирование на стартовую точку 2 ; Вырубка вкл; макс. длина участка пути для автоматического разделения пути: 4 мм ; Вырубка выкл; позиционирование на стартовую точку 3 ; Вырубка вкл; макс. длина участка пути для автоматического разделения пути: 3 мм ; Вырубка выкл; позиционирование на стартовую точку 4 ; Вырубка вкл; макс. длина участка пути для автоматического разделения пути: 3 мм ; Вырубка выкл Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 603 |
|||||
