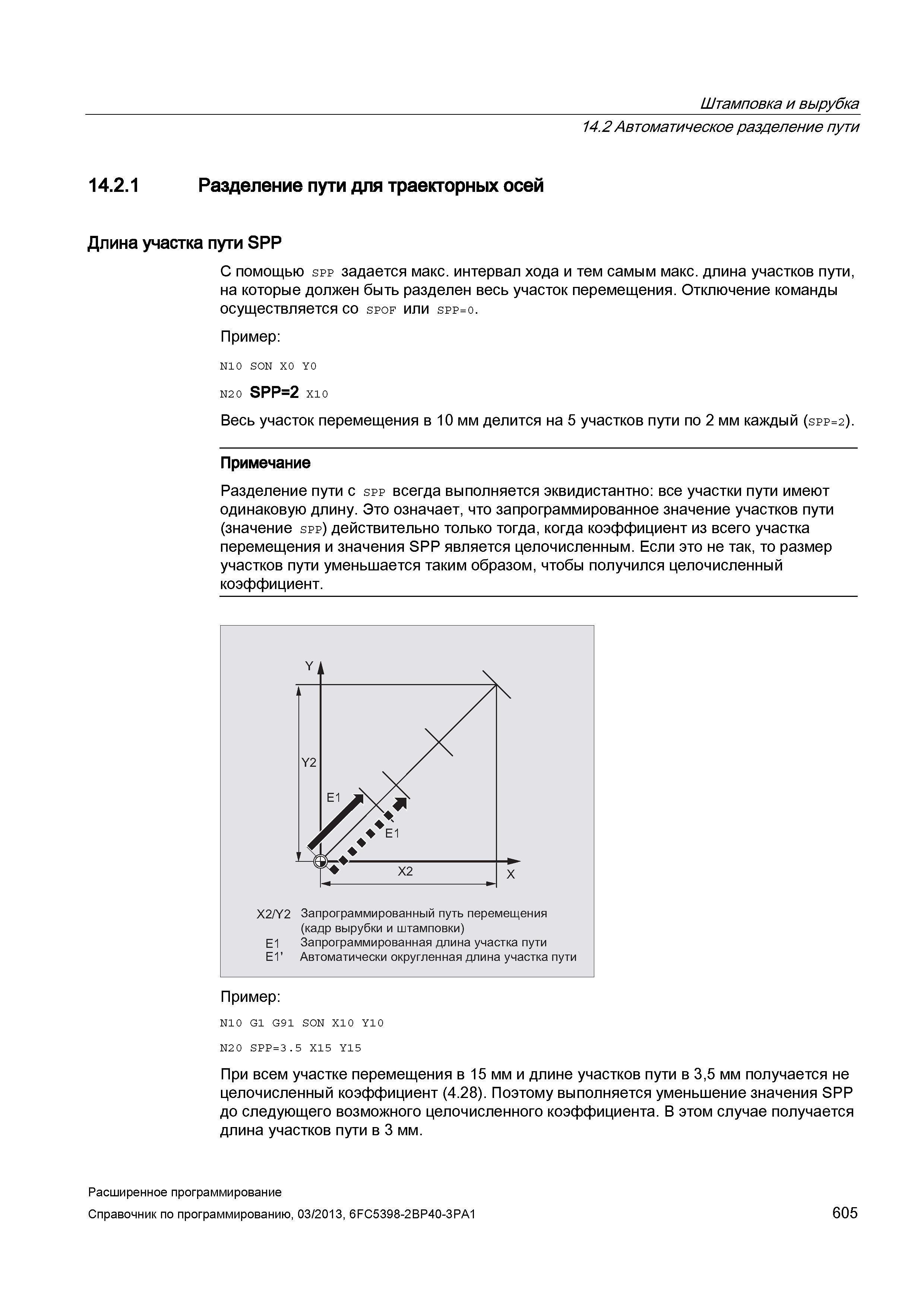

Штамповка и вырубка 14.2 Автоматическое разделение пути 14.2.1 Разделение пути для траекторных осей Длина участка пути SPP С помощью spp задается макс. интервал хода и тем самым макс. длина участков пути, на которые должен быть разделен весь участок перемещения. Отключение команды осуществляется со spof или spp=0. Пример: N10 SON X0 Y0 N2 0 SPP=2 X10 Весь участок перемещения в 10 мм делится на 5 участков пути по 2 мм каждый (spp=2). Примечание Разделение пути с spp всегда выполняется эквидистантно: все участки пути имеют одинаковую длину. Это означает, что запрограммированное значение участков пути (значение spp) действительно только тогда, когда коэффициент из всего участка перемещения и значения SPP является целочисленным. Если это не так, то размер участков пути уменьшается таким образом, чтобы получился целочисленный коэффициент. X2/Y2 Запрограммированный путь перемещения (кадр вырубки и штамповки) Е1 Запрограммированная длина участка пути Е1' Автоматически округленная длина участка пути Пример: N10 G1 G91 SON X10 Y10 N20 SPP=3.5 X15 Y15 При всем участке перемещения в 15 мм и длине участков пути в 3,5 мм получается не целочисленный коэффициент (4.28). Поэтому выполняется уменьшение значения SPP до следующего возможного целочисленного коэффициента. В этом случае получается длина участков пути в 3 мм. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 605
