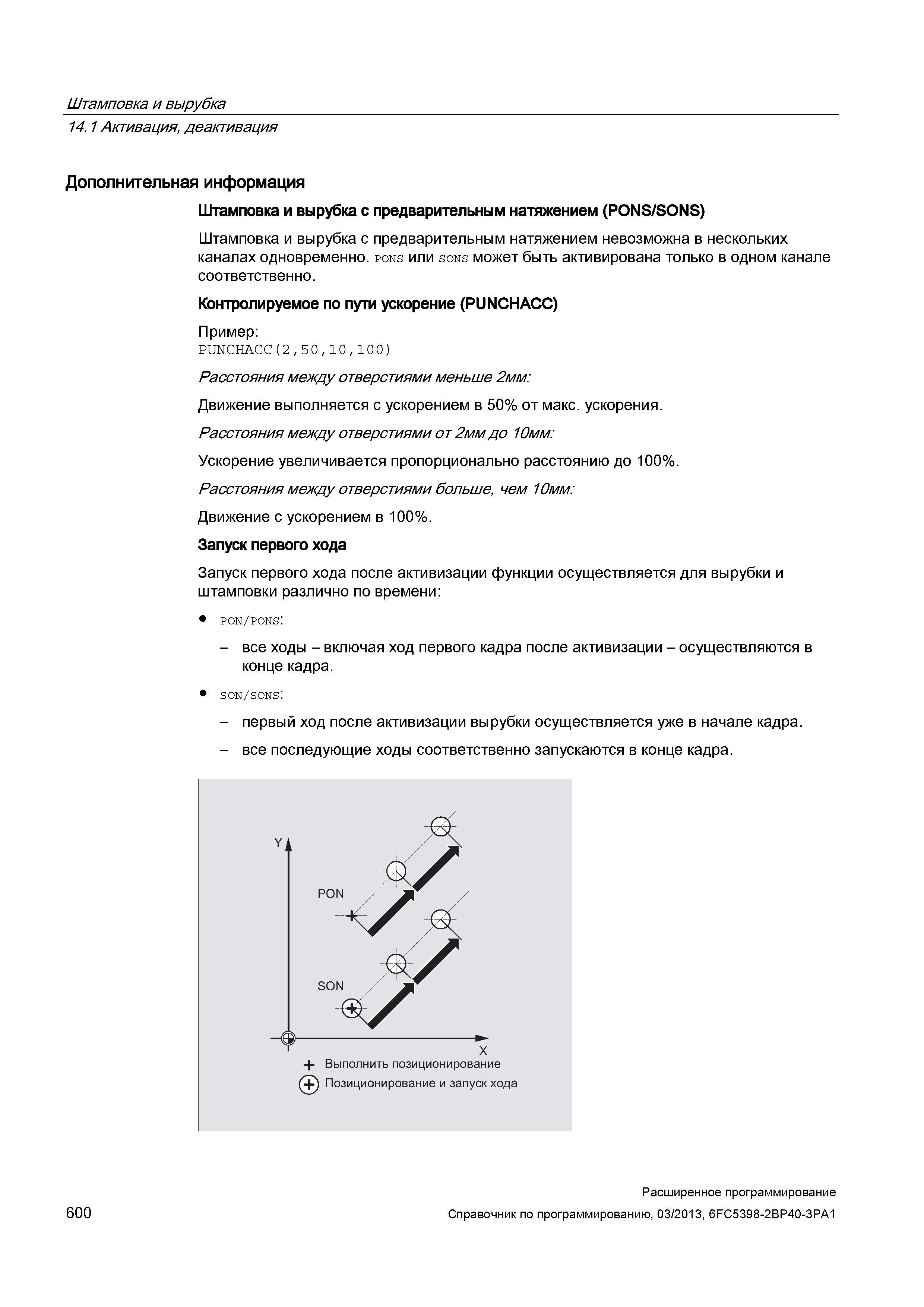

Штамповка и вырубка 14.1 Активация, деактивация Дополнительная информация Штамповка и вырубка с предварительным натяжением (PONS/SONS) Штамповка и вырубка с предварительным натяжением невозможна в нескольких каналах одновременно. pons или sons может быть активирована только в одном канале соответственно. Контролируемое по пути ускорение (PUNCHACC) Пример: PUNCHACC(2,50,10,100) Расстояния между отверстиями меньше 2мм: Движение выполняется с ускорением в 50% от макс. ускорения. Расстояния между отверстиями от2мм до 10мм: Ускорение увеличивается пропорционально расстоянию до 100%. Расстояния между отверстиями больше, чем 10мм: Движение с ускорением в 100%. Запуск первого хода Запуск первого хода после активизации функции осуществляется для вырубки и штамповки различно по времени: pon/pons: - все ходы - включая ход первого кадра после активизации - осуществляются в конце кадра. son/sons: - первый ход после активизации вырубки осуществляется уже в начале кадра. - все последующие ходы соответственно запускаются в конце кадра. YJ I ж, P0N / шГ / +/ж, S0N / -Фх V X + Выполнить позиционирование (+) Позиционированиеизапускхода 600 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
