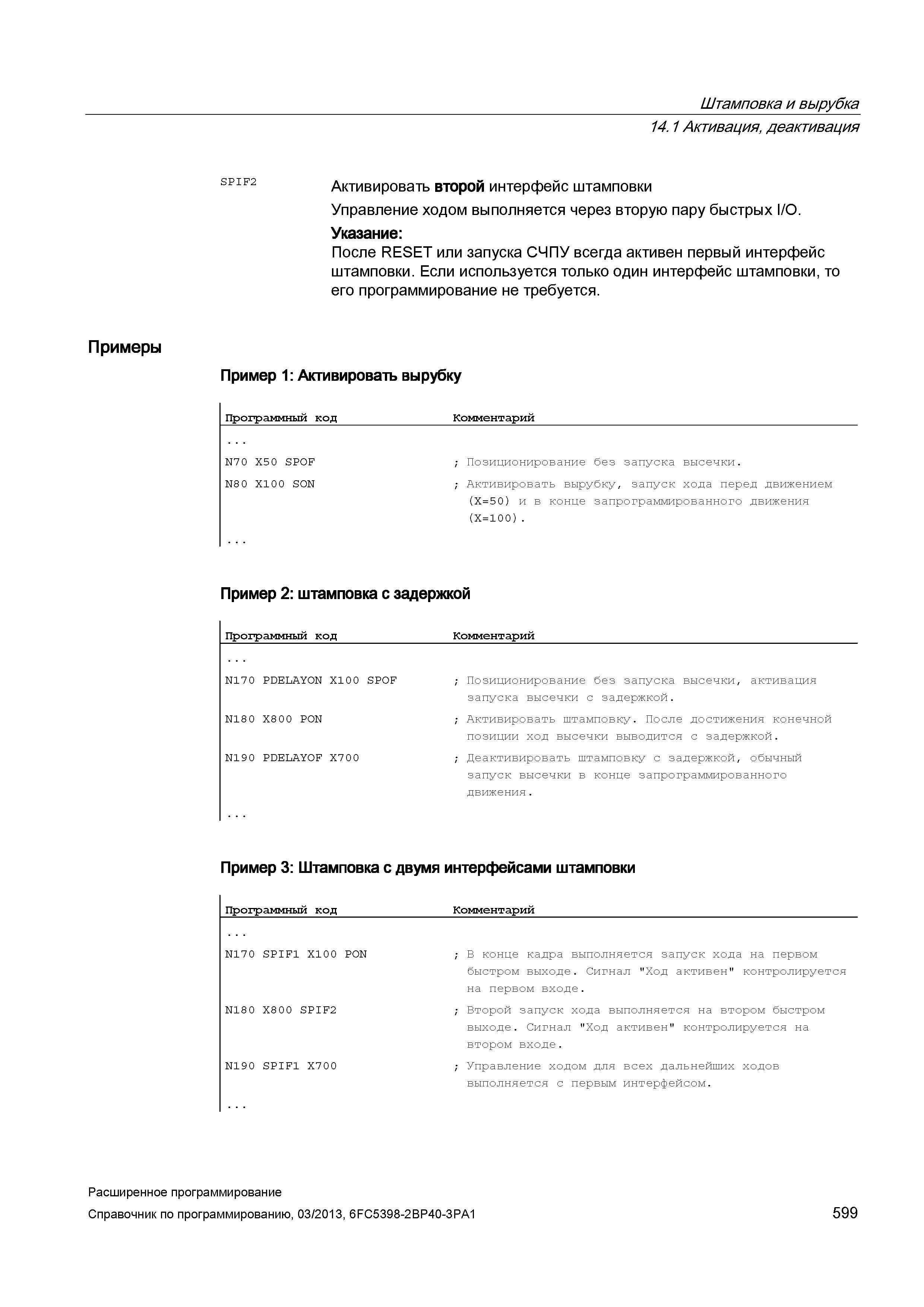

599 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.599

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 599 0599 Lab2u

Штамповка и вырубка 14.1 Активация, деактивация SPIF2 Активировать второй интерфейс штамповки Управление ходом выполняется через вторую пару быстрых I/O. Указание: После RESET или запуска СЧПУ всегда активен первый интерфейс штамповки. Если используется только один интерфейс штамповки, то его программирование не требуется. Примеры Пример 1: Активировать вырубку Программный код Комментарий N70 X5 0 SP0F ; Позиционирование без запуска высечки. N8 0 X10 0 SON ; Активировать вырубку, запуск хода перед движением (X=50) и в конце запрограммированного движения (X=100). Пример 2: штамповка с задержкой Программный код Комментарий N170 PDELAYON X100 SP0F ; Позиционирование без запуска высечки, активация запуска высечки с задержкой. N180 X8 0 0 PON ; Активировать штамповку. После достижения конечной позиции ход высечки выводится с задержкой. N19 0 PDELAYOF X7 0 0 ; Деактивировать штамповку с задержкой, обычный запуск высечки в конце запрограммированного движения. Пример 3: Штамповка с двумя интерфейсами штамповки Программный код Комментарий N170 SPIF1 X100 PON ; В конце кадра выполняется запуск хода на первом быстром выходе. Сигнал "Ход активен" контролируется на первом входе. N180 X8 0 0 SPIF2 ; Второй запуск хода выполняется на втором быстром выходе. Сигнал "Ход активен" контролируется на втором входе. N190 SPIF1 X7 0 0 ; Управление ходом для всех дальнейших ходов выполняется с первым интерфейсом. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 599
