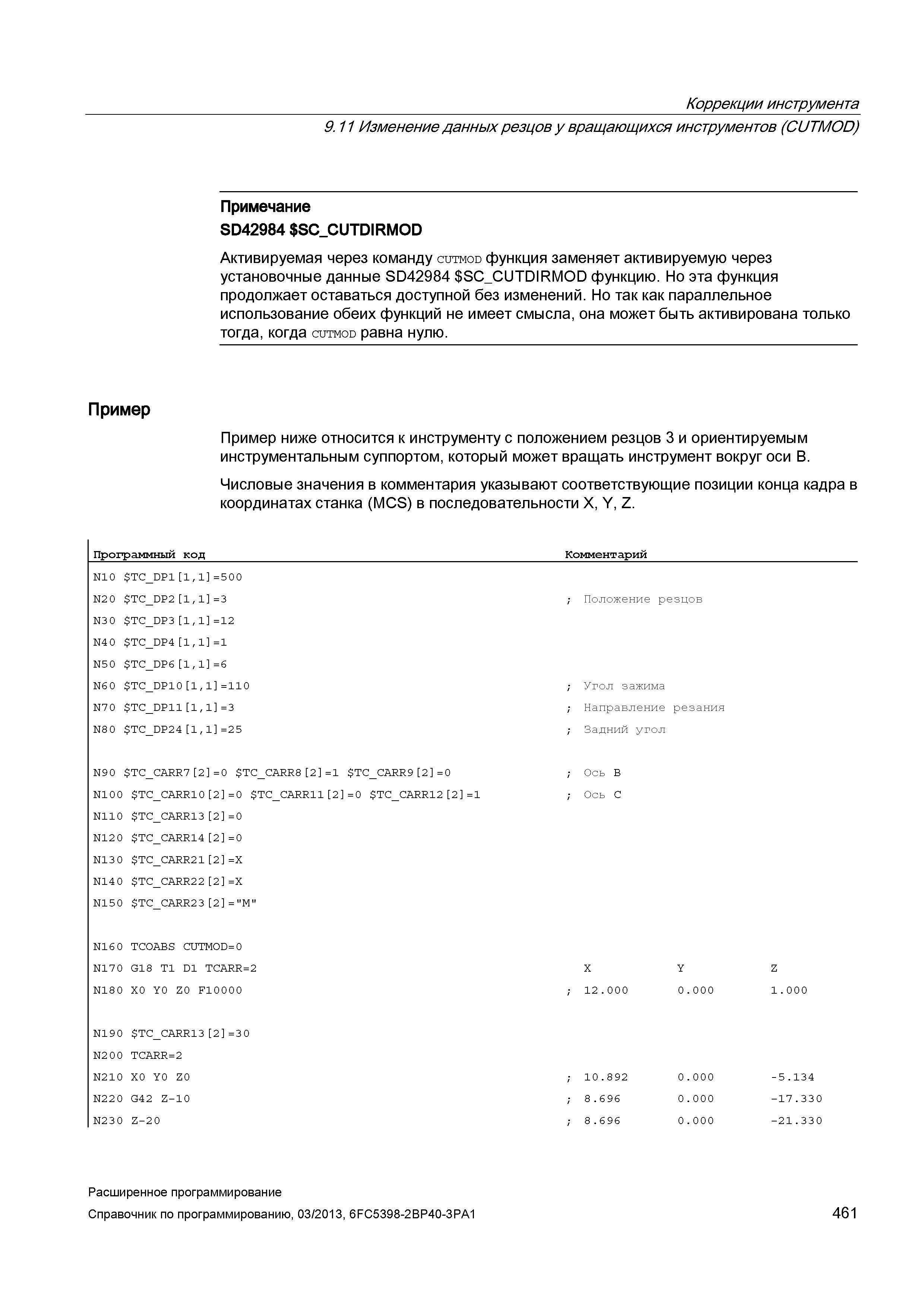

Коррекции инструмента 9.11 Изменение данных резцов у вращающихся инструментов (CUTMOD) Примечание SD42984 SC_CUTDIRMOD Активируемая через команду cutmod функция заменяет активируемую через установочные данные SD42984 SC_CUTDIRMOD функцию. Но эта функция продолжает оставаться доступной без изменений. Но так как параллельное использование обеих функций не имеет смысла, она может быть активирована только тогда, когда cutmod равна нулю. Пример Пример ниже относится к инструменту с положением резцов 3 и ориентируемым инструментальным суппортом, который может вращать инструмент вокруг оси В. Числовые значения в комментария указывают соответствующие позиции конца кадра в координатах станка (MCS) в последовательности X, Y, Z. Программный код Комментарий N10 TC_DP1 1,1 =500 N20 TC_DP2 1,1 =3 N30 TC_DP3 1,1 =12 N40 TC_DP4 1,1 =1 N50 TC_DP6 1,1 =6 N60 TC_DP10 1,1 =110 N70 TC_DP11 1,1 =3 N80 TC_DP24 1,1 =25 N90 TC_CARR7 2 =0 TC_CARR8 2 =1 TC_CARR9 2 =0 N100 TC_CARR10 2 =0 TC_CARR11 2 =0 TC_CARR12 2 =1 N110 TC_CARR13 2 =0 N120 TC_CARR14 2 =0 N130 TC_CARR21 2 =X N140 TC_CARR22 2 =X N150 TC_CARR23 2 ="M" N16 0 TCOABS CUTM0D=0 N170 G18 T1 D1 TCARR=2 N180 X0 Y0 Z0 F10000 N190 TC_CARR13 2 =3 0 N2 0 0 TCARR=2 N210 X0 Y0 Z0 N220 G42 Z-10 N230 Z-2 0 Положение резцов Угол зажима Направление резания Задний угол Ось B Ось C X 12.000 Y 0.000 10.892 8.696 8.696 0.000 0.000 0.000 Z 1.000 -5.134 -17.330 -21.330 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 461
