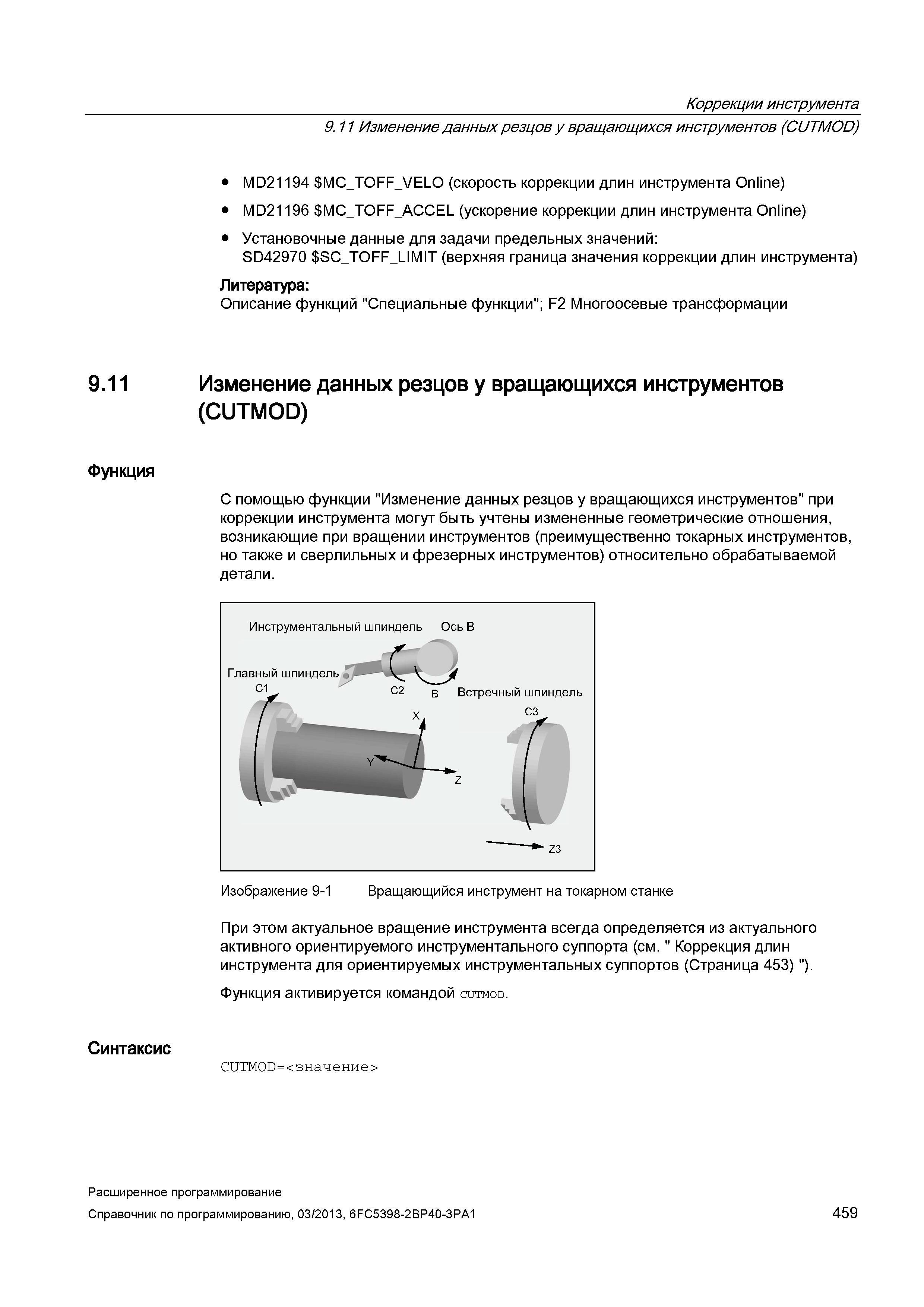

Коррекции инструмента 9.11 Изменение данных резцов у вращающихся инструментов (CUTMOD) MD21194 MC_TOFF_VELO (скорость коррекции длин инструмента Online) MD21196 MC_TOFF_ACCEL (ускорение коррекции длин инструмента Online) Установочные данные для задачи предельных значений: SD42970 SC_TOFF_LIMIT (верхняя граница значения коррекции длин инструмента) Литература: Описание функций "Специальные функции"; F2 Многоосевые трансформации 9.11 Изменение данных резцов у вращающихся инструментов (CUTMOD) Функция С помощью функции "Изменение данных резцов у вращающихся инструментов" при коррекции инструмента могут быть учтены измененные геометрические отношения, возникающие при вращении инструментов (преимущественно токарных инструментов, но также и сверлильных и фрезерных инструментов) относительно обрабатываемой детали. Инструментальный шпиндель Ось В Изображение 9-1 Вращающийся инструмент на токарном станке При этом актуальное вращение инструмента всегда определяется из актуального активного ориентируемого инструментального суппорта (см. " Коррекция длин инструмента для ориентируемых инструментальных суппортов (Страница 453) "). Функция активируется командой cutmod. Синтаксис CUTMOD=<значение> Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 459
