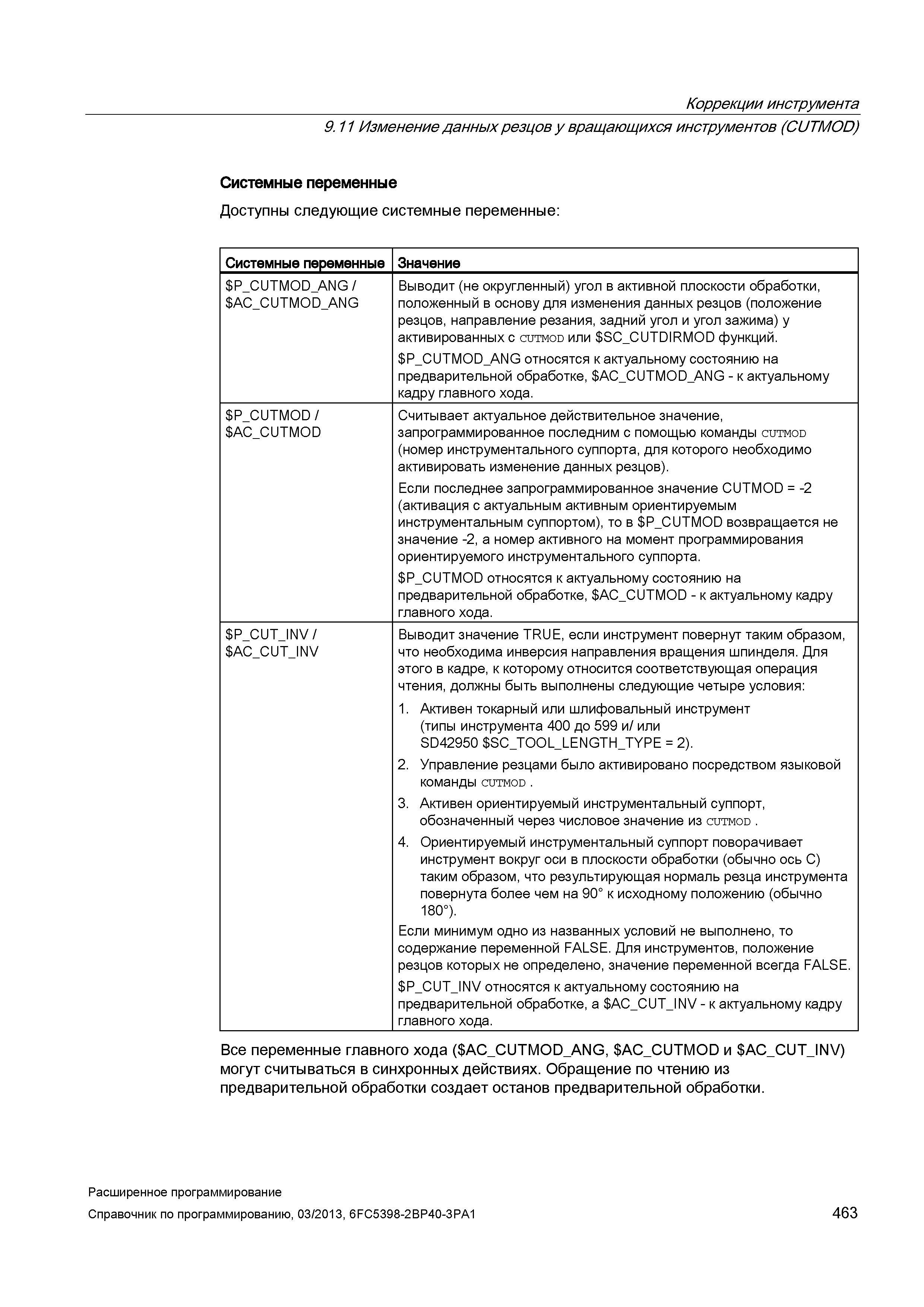

Коррекции инструмента 9.11 Изменение данных резцов у вращающихся инструментов (CUTMOD) Системные переменные Доступны следующие системные переменные: Системные переменные Значение P_CUTMOD_ANG / AC_CUTMO D_ANG Выводит (не округленный) угол в активной плоскости обработки, положенный в основу для изменения данных резцов (положение резцов, направление резания, задний угол и угол зажима) у активированных с cutmod или SC_CUTDIRMOD функций. P_CUTMOD_ANG относятся к актуальному состоянию на предварительной обработке, AC_CUTMOD_ANG - к актуальному кадру главного хода. P CUTMOD/ AC_CUTMOD Считывает актуальное действительное значение, запрограммированное последним с помощью команды cutmod (номер инструментального суппорта, для которого необходимо активировать изменение данных резцов). Если последнее запрограммированное значение CUTMOD = -2 (активация с актуальным активным ориентируемым инструментальным суппортом), то в P_CUTMOD возвращается не значение -2, а номер активного на момент программирования ориентируемого инструментального суппорта. P_CUTMOD относятся к актуальному состоянию на предварительной обработке, AC_CUTMOD - к актуальному кадру главного хода. P_CUT_INV / AC_CUT_INV Выводит значение TRUE, если инструмент повернут таким образом, что необходима инверсия направления вращения шпинделя. Для этого в кадре, к которому относится соответствующая операция чтения, должны быть выполнены следующие четыре условия: 1. Активен токарный или шлифовальный инструмент (типы инструмента 400 до 599 и/ или SD42950 SC_TOOL_LENGTH_TYPE = 2). 2. Управление резцами было активировано посредством языковой команды cutmod. 3. Активен ориентируемый инструментальный суппорт, обозначенный через числовое значение из cutmod . 4. Ориентируемый инструментальный суппорт поворачивает инструмент вокруг оси в плоскости обработки (обычно ось C) таким образом, что результирующая нормаль резца инструмента повернута более чем на 90° к исходному положению (обычно 180°). Если минимум одно из названных условий не выполнено, то содержание переменной FALSE. Для инструментов, положение резцов которых не определено, значение переменной всегда FALSE. P_CUT_INV относятся к актуальному состоянию на предварительной обработке, а AC_CUT_INV - к актуальному кадру главного хода. Все переменные главного хода ( AC_CUTMOD_ANG, AC_CUTMOD и AC_CUT_INV) могут считываться в синхронных действиях. Обращение по чтению из предварительной обработки создает останов предварительной обработки. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 463
