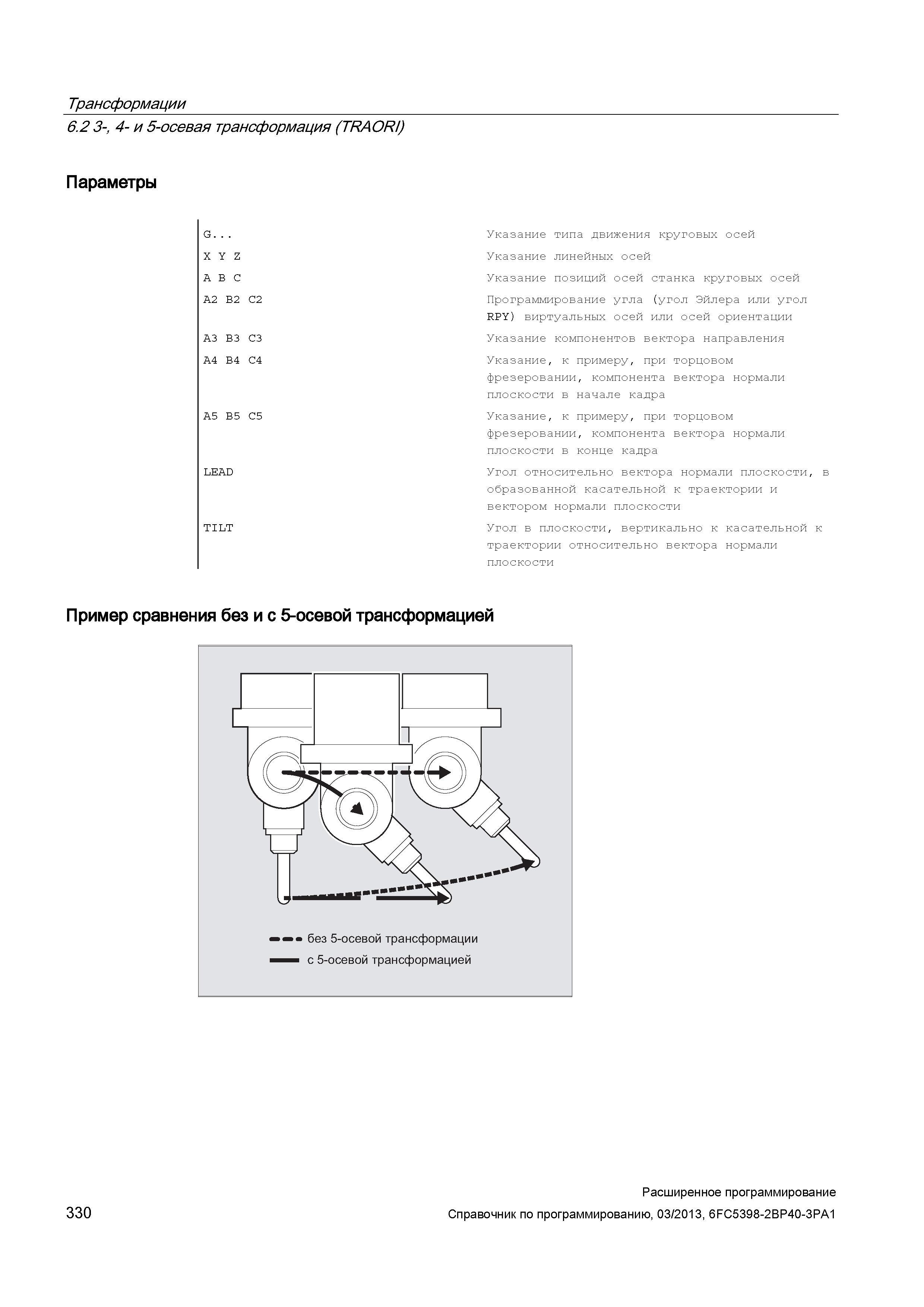

Трансформации 6.2 3-, 4- и 5-осевая трансформация (TRAORI) Параметры Указание типа движения круговых осей Указание линейных осей Указание позиций осей станка круговых осей Программирование угла (угол Эйлера или угол RPY) виртуальных осей или осей ориентации Указание компонентов вектора направления Указание, к примеру, при торцовом фрезеровании, компонента вектора нормали плоскости в начале кадра Указание, к примеру, при торцовом фрезеровании, компонента вектора нормали плоскости в конце кадра Угол относительно вектора нормали плоскости, в образованной касательной к траектории и вектором нормали плоскости Угол в плоскости, вертикально к касательной к траектории относительно вектора нормали плоскости Пример сравнения без и с 5-осевой трансформацией мм* без 5-осевой трансформации с 5-осевой трансформацией Расширенное программирование 330 Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 G... X Y Z A B C A2 B2 C2 A3 B3 C3 A4 B4 C4 A5 B5 C5 LEAD TILT
