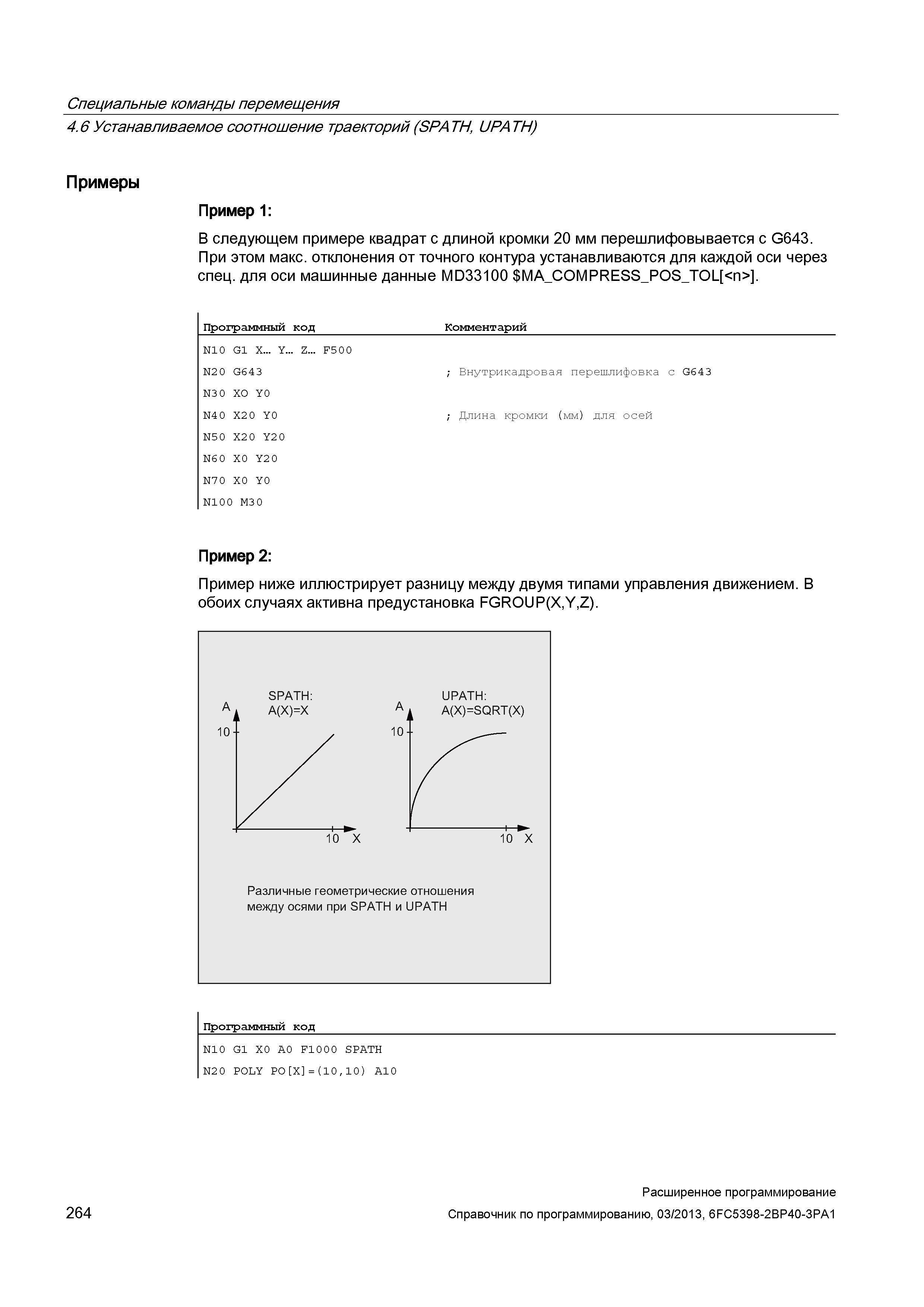

Специальные команды перемещения 4.6Устанавливаемое соотношение траекторий (SPATH, UPATH) Примеры Пример 1: В следующем примере квадрат с длиной кромки 20 мм перешлифовывается с G643. При этом макс. отклонения от точного контура устанавливаются для каждой оси через спец. для оси машинные данные MD33100 MA_COMPRESS_POS_TOL . Программный код Комментарий N10 G1 X Y... Z... F5 0 0 N20 G64 3 N3 0 XO Y0 N4 0 X2 0 Y0 N5 0 X2 0 Y2 0 N6 0 X0 Y2 0 N70 X0 Y0 N100 M30 Пример 2: Пример ниже иллюстрирует разницу между двумя типами управления движением. В обоих случаях активна предустановка FGROUP(X,Y,Z). SPATH: UPATH: Различные геометрические отношения между осями при SPATH и UPATH Программный код N10 G1 X0 A0 F10 0 0 SPATH N20 POLY P0 X =(10,10) A10 ; Внутрикадровая перешлифовка с G643 ; Длина кромки (мм) для осей 264 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
