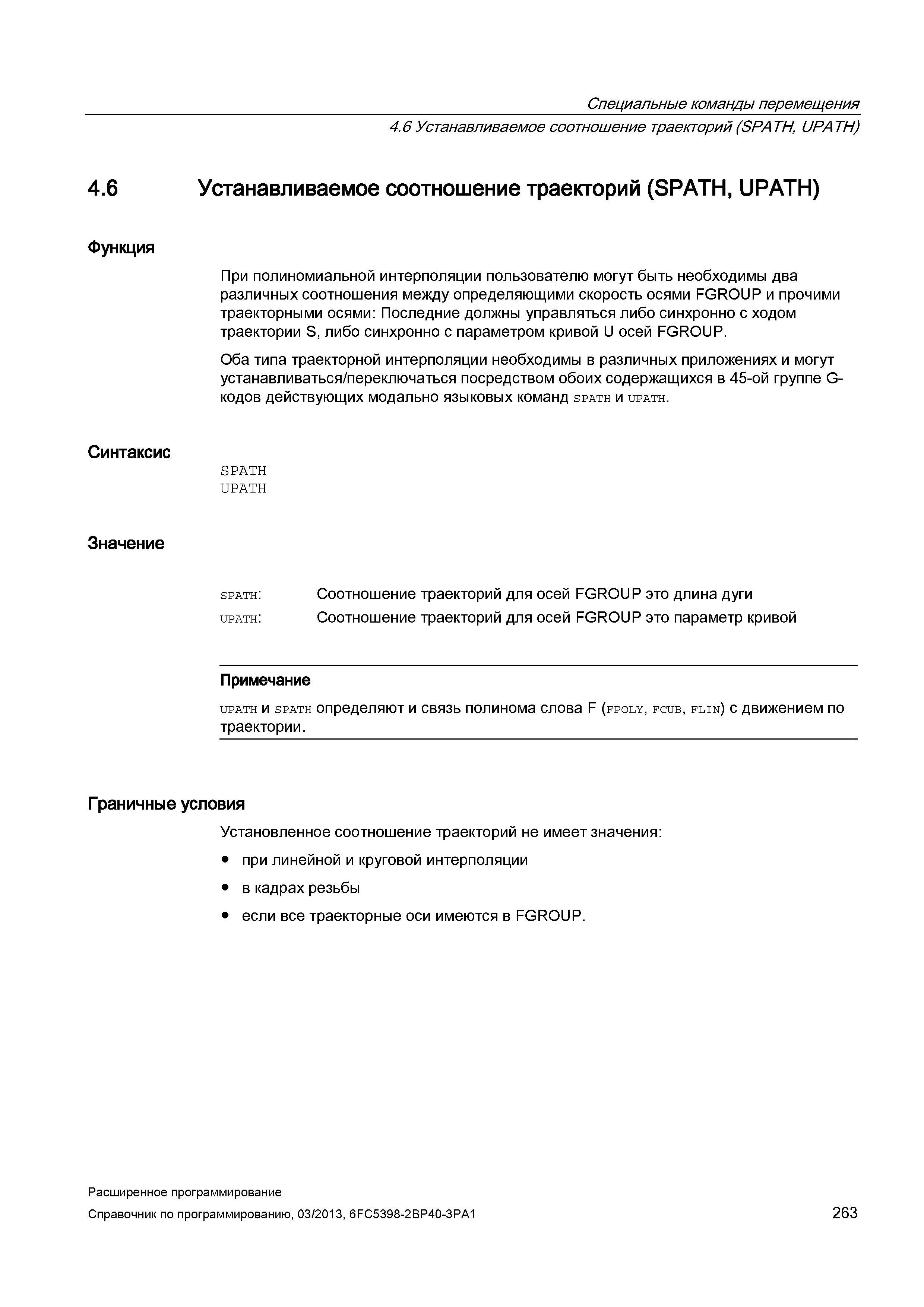

Специальные команды перемещения 4.6Устанавливаемое соотношение траекторий(SPATH, UPATH) 4.6 Устанавливаемое соотношение траекторий (SPATH, UPATH) Функция Синтаксис Значение При полиномиальной интерполяции пользователю могут быть необходимы два различных соотношения между определяющими скорость осями FGROUP и прочими траекторными осями: Последние должны управляться либо синхронно с ходом траектории S, либо синхронно с параметром кривой U осей FGROUP. Оба типа траекторной интерполяции необходимы в различных приложениях и могут устанавливаться/переключаться посредством обоих содержащихся в 45-ой группе G-кодов действующих модально языковых команд spath и upath. SPATH UPATH SPATH: upath: Соотношение траекторий для осей FGROUP это длина дуги Соотношение траекторий для осей FGROUP это параметр кривой Примечание upath и spath определяют и связь полинома слова F (fpoly, fcub, flin) с движением по траектории. Граничные условия Установленное соотношение траекторий не имеет значения: при линейной и круговой интерполяции в кадрах резьбы если все траекторные оси имеются в FGROUP. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 263
