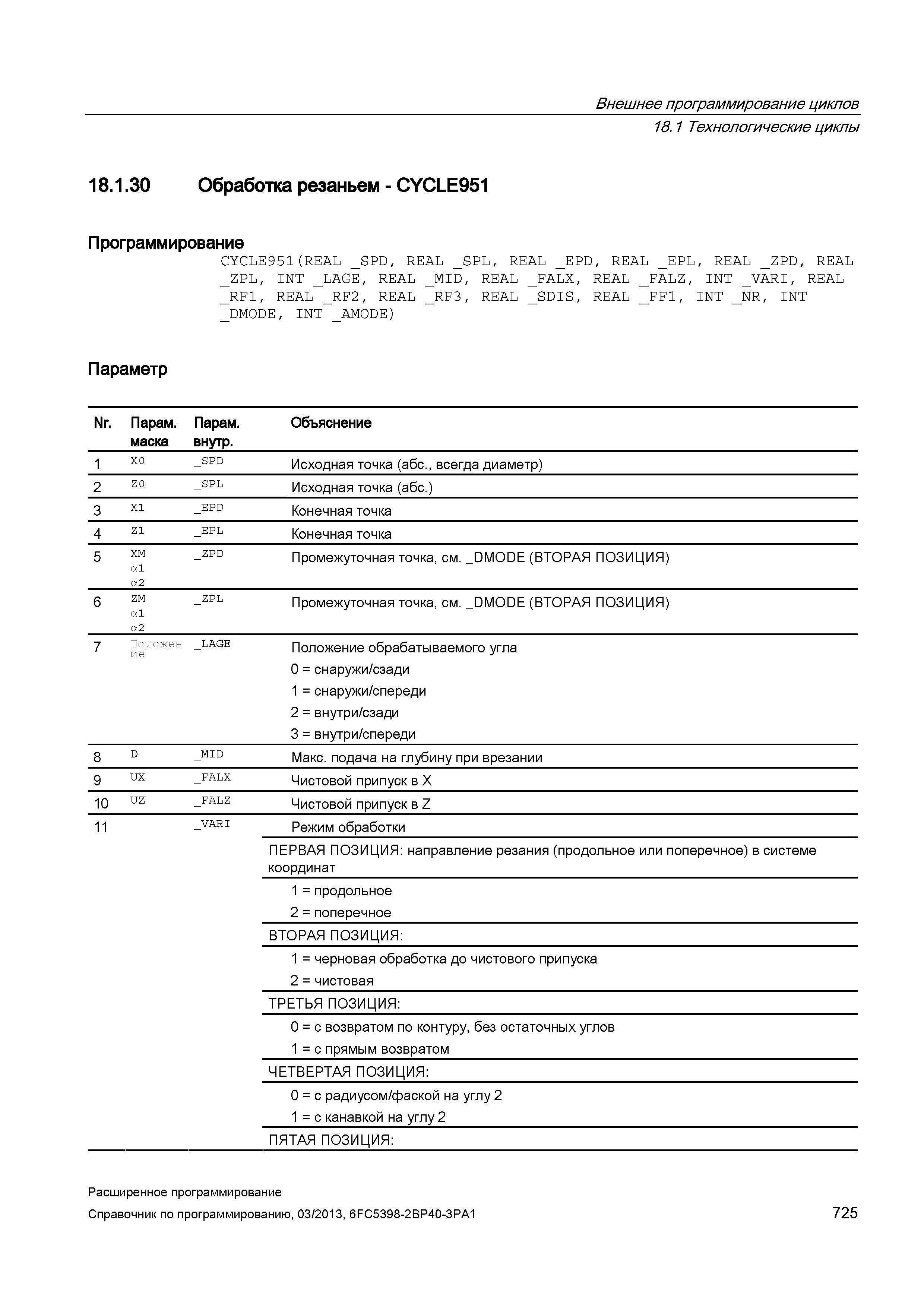

Внешнее программирование циклов 18.1 Технологические циклы 18.1.30 Обработка резаньем - CYCLE951 Программирование CYCLE951(REAL _SPD, REAL _SPL, REAL _EPD, REAL _EPL, REAL _ZPD, REAL _ZPL, INT _LAGE, REAL _MID, REAL _FALX, REAL _FALZ, INT _VARI, REAL _RF1, REAL _RF2, REAL _RF3, REAL _SDIS, REAL _FF1, INT _NR, INT _DMODE, INT _AMODE) Параметр Nr. Парам. маска Парам. внутр. Объяснение 1 X0 _SPD Исходная точка (абс., всегда диаметр) 2 zo _SPL Исходная точка (абс.) 3 X1 _EPD Конечная точка 4 zi _EPL Конечная точка 5 XM a1 a2 _ZPD Промежуточная точка, см. _DMODE (ВТОРАЯ ПОЗИЦИЯ) 6 zm a1 a2 _ZPL Промежуточная точка, см. _DMODE (ВТОРАЯ ПОЗИЦИЯ) 7 Положен ие _LAGE Положение обрабатываемого угла 0 = снаружи/сзади 1 = снаружи/спереди 2 = внутри/сзади 3 = внутри/спереди 8 D _MID Макс. подача на глубину при врезании 9 UX _FALX Чистовой припуск в X 10 UZ _FALZ Чистовой припуск в Z 11 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: направление резания (продольное или поперечное) в системе координат 1 = продольное 2 = поперечное ВТОРАЯ ПОЗИЦИЯ: 1 = черновая обработка до чистового припуска 2 = чистовая ТРЕТЬЯ ПОЗИЦИЯ: 0 = с возвратом по контуру, без остаточных углов 1 = с прямым возвратом ЧЕТВЕРТАЯ ПОЗИЦИЯ: 0 = с радиусом/фаской на углу 2 1 = с канавкой на углу 2 ПЯТАЯ ПОЗИЦИЯ: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 725
