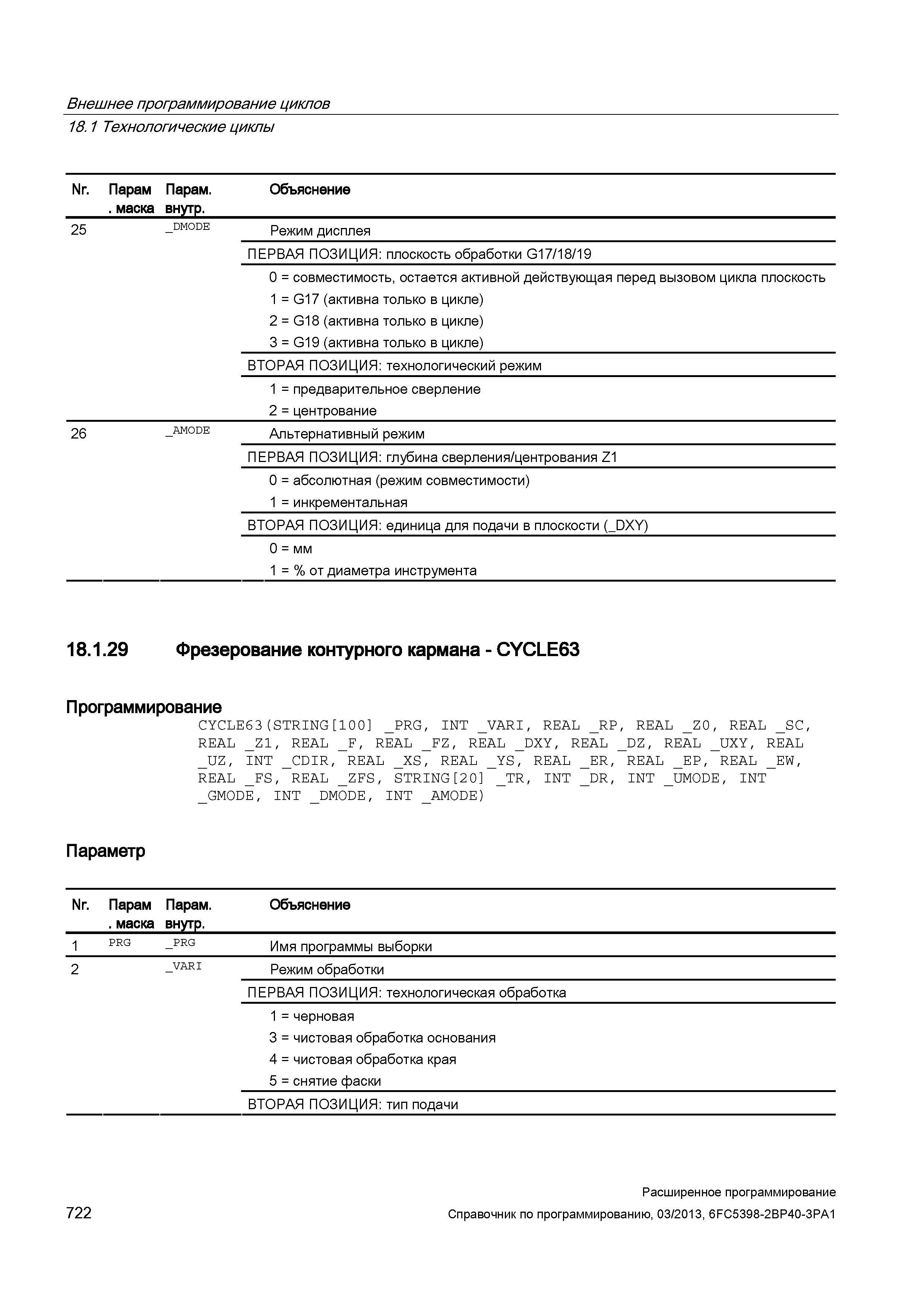

722 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.722

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 722 0722 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 25 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: технологический режим 1 = предварительное сверление 2 = центрование 26 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина сверления/центрования Z1 0 = абсолютная (режим совместимости) 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: единица для подачи в плоскости (_DXY) 0 = мм 1 = % от диаметра инструмента 18.1.29 Фрезерование контурного кармана - CYCLE63 Программирование CYCLE63(STRING 100 _PRG( INT _VARIf REAL _RP( REAL _Z0( REAL _SC( REAL _Z1f REAL _Ff REAL _FZ( REAL _DXY( REAL _DZ( REAL _UXY( REAL _UZ( INT _CDIR( REAL _XS( REAL _YS( REAL _ER( REAL _EP( REAL _EW( REAL _FS( REAL _ZFS( STRING 20 _TR( INT _DR( INT _UMODE( INT _GMODE( INT _DMODE( INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 PRG _PRG Имя программы выборки 2 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: технологическая обработка 1 = черновая 3 = чистовая обработка основания 4 = чистовая обработка края 5 = снятие фаски ВТОРАЯ ПОЗИЦИЯ: тип подачи 722 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
