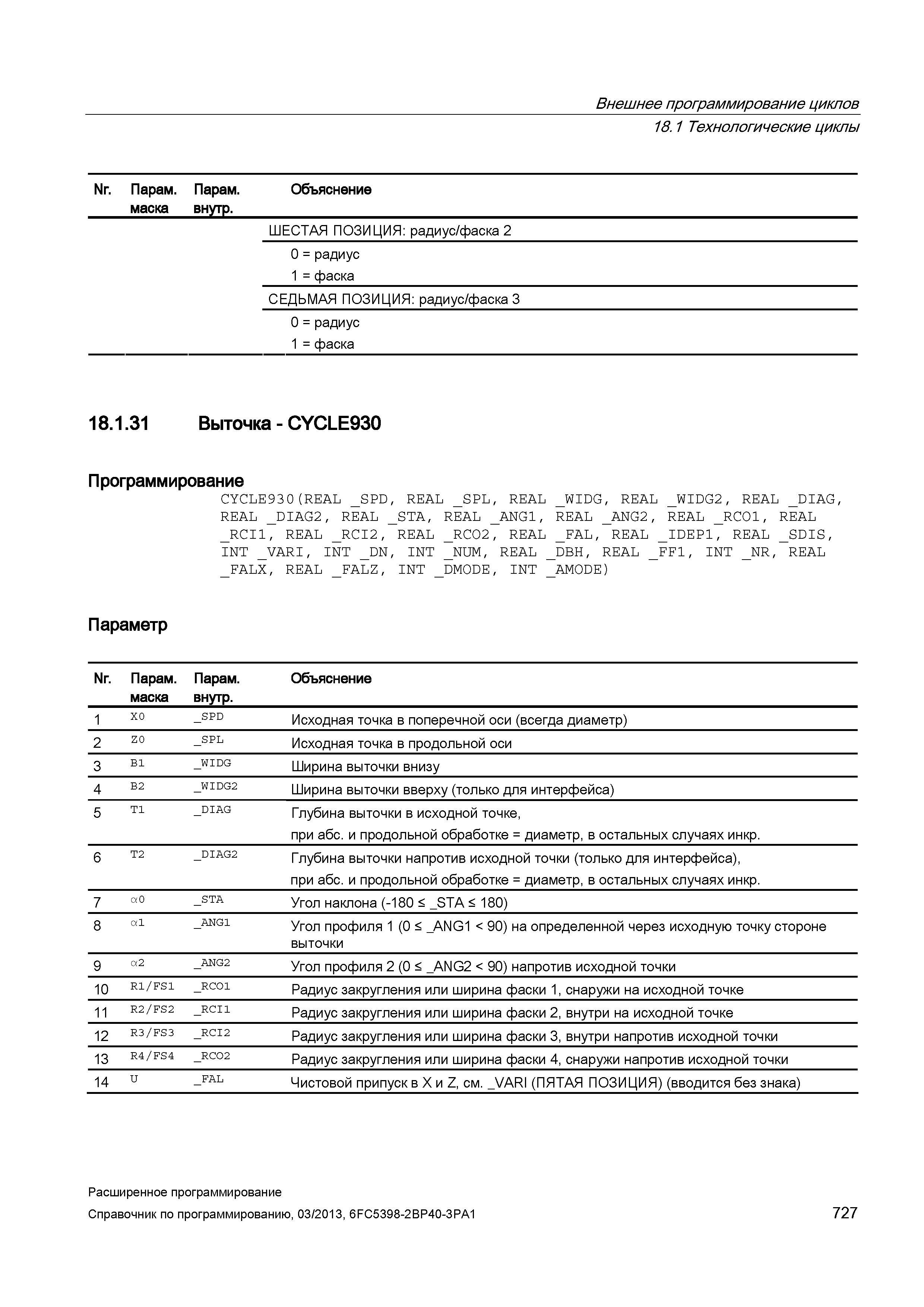

Внешнее программирование циклов 18.1 Технологические циклы/ Nr. Парам. Парам. маска внутр. Объяснение ШЕСТАЯ ПОЗИЦИЯ: радиус/фаска 2 0 = радиус 1 = фаска СЕДЬМАЯ ПОЗИЦИЯ: радиус/фаска 3 0 = радиус 1 = фаска 18.1.31 Выточка - CYCLE930 Программирование CYCLE93 0(REAL _SPD, REAL _SPL, REAL _WIDG, REAL _WIDG2, REAL _DIAG, REAL _DIAG2, REAL _STA, REAL _ANG1, REAL _ANG2, REAL _RCO1, REAL _RCI1, REAL _RCI2, REAL _RCO2, REAL _FAL, REAL _IDEP1, REAL _SDIS, INT _VARI, INT _DN, INT _NUM, REAL _DBH, REAL _FF1, INT _NR, REAL _FALX, REAL _FALZ, INT _DMODE, INT _AMODE) Параметр Nr. Парам. маска Парам. внутр. Объяснение 1 X0 _SPD Исходная точка в поперечной оси (всегда диаметр) 2 Z0 _SPL Исходная точка в продольной оси 3 B1 _WIDG Ширина выточки внизу 4 B2 _WIDG2 Ширина выточки вверху (только для интерфейса) 5 T1 _DIAG Глубина выточки в исходной точке, при абс. и продольной обработке = диаметр, в остальных случаях инкр. 6 T2 _DIAG2 Глубина выточки напротив исходной точки (только для интерфейса), при абс. и продольной обработке = диаметр, в остальных случаях инкр. 7 а0 _STA Угол наклона (-180 < _STA < 180) 8 а1 _ANG1 Угол профиля 1 (0 < _ANG1 < 90) на определенной через исходную точку стороне выточки 9 а2 _ANG2 Угол профиля 2 (0 < _ANG2 < 90) напротив исходной точки 10 R1/FS1 _RCO1 Радиус закругления или ширина фаски 1, снаружи на исходной точке 11 R2/FS2 _RCI1 Радиус закругления или ширина фаски 2, внутри на исходной точке 12 R3/FS3 _RCI2 Радиус закругления или ширина фаски 3, внутри напротив исходной точки 13 R4/FS4 _RCO2 Радиус закругления или ширина фаски 4, снаружи напротив исходной точки 14 U _FAL Чистовой припуск в X и Z, см. _VARI (ПЯТАЯ ПОЗИЦИЯ) (вводится без знака) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 727
