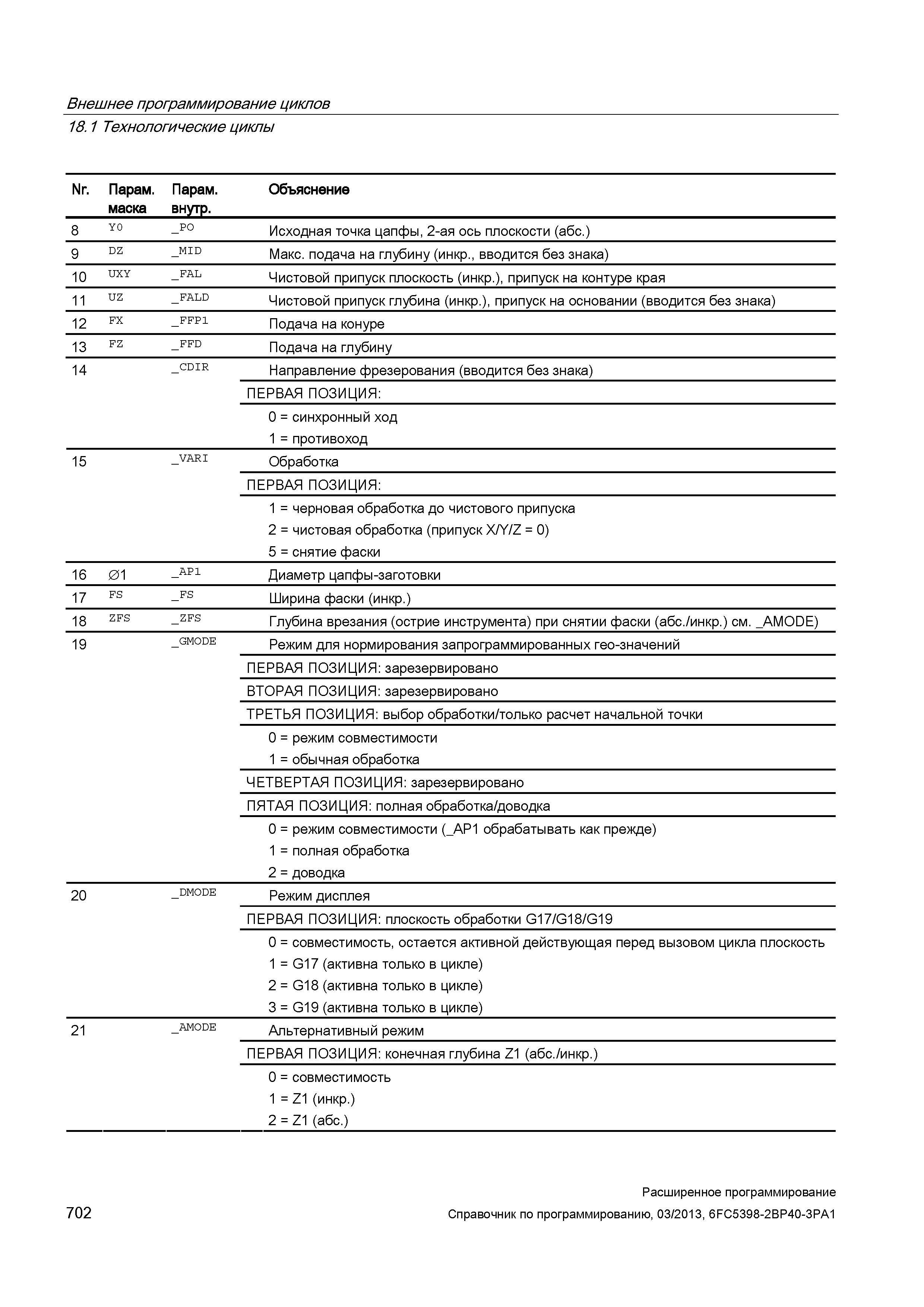

702 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.702

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 702 0702 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам. маска Парам. внутр. Объяснение 8 Y0 _PO Исходная точка цапфы, 2-ая ось плоскости (абс.) 9 DZ _MID Макс. подача на глубину (инкр., вводится без знака) 10 UXY _FAL Чистовой припуск плоскость (инкр.), припуск на контуре края 11 UZ _FALD Чистовой припуск глубина (инкр.), припуск на основании (вводится без знака) 12 FX _FFP1 Подача на конуре 13 FZ _FFD Подача на глубину 14 _CDIR Направление фрезерования (вводится без знака) ПЕРВАЯ ПОЗИЦИЯ: 0 = синхронный ход 1 = противоход 15 _VARI Обработка ПЕРВАЯ ПОЗИЦИЯ: 1 = черновая обработка до чистового припуска 2 = чистовая обработка (припуск X/Y/Z = 0) 5 = снятие фаски 16 01 _AP1 Диаметр цапфы-заготовки 17 FS _FS Ширина фаски (инкр.) 18 ZFS _ZFS Глубина врезания (острие инструмента) при снятии фаски (абс./инкр.) см. _AMODE) 19 _GMODE Режим для нормирования запрограммированных гео-значений ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки/только расчет начальной точки 0 = режим совместимости 1 = обычная обработка ЧЕТВЕРТАЯ ПОЗИЦИЯ: зарезервировано ПЯТАЯ ПОЗИЦИЯ: полная обработка/доводка 0 = режим совместимости (_AP1 обрабатывать как прежде) 1 = полная обработка 2 = доводка 20 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 21 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: конечная глубина Z1 (абс./инкр.) 0 = совместимость 1 = Z1 (инкр.) 2 = Z1 (абс.) 702 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
