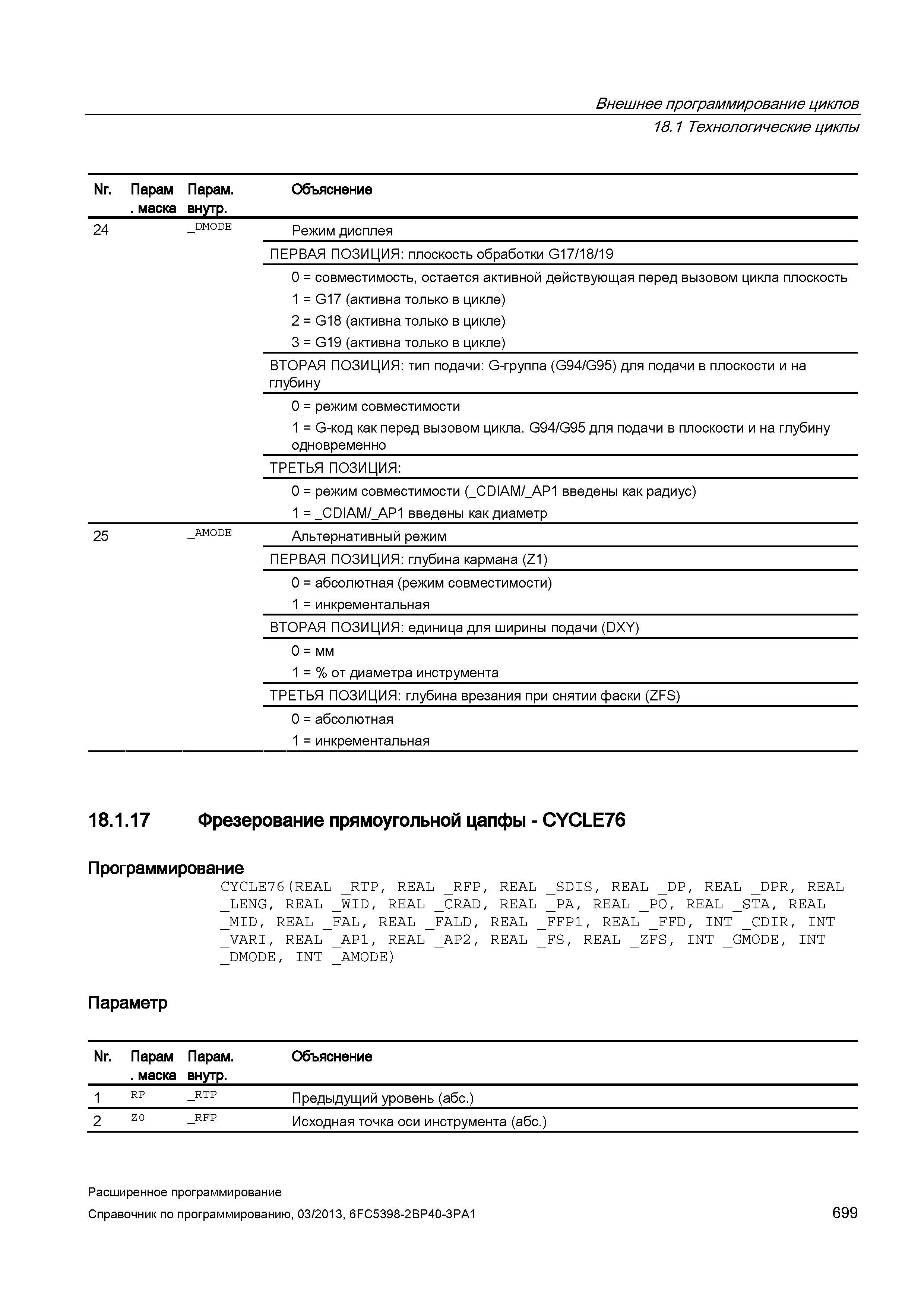

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. Объяснение . маска внутр. 24 _dmode Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: тип подачи: G-группа (G94/G95) для подачи в плоскости и на глубину 0 = режим совместимости 1 = G-код как перед вызовом цикла. G94/G95 для подачи в плоскости и на глубину одновременно ТРЕТЬЯ ПОЗИЦИЯ: 0 = режим совместимости (_CDIAM/_AP1 введены как радиус) 1 = _CDIAM/_AP1 введены как диаметр 25 _amode Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина кармана (Z1) 0 = абсолютная (режим совместимости) 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: единица для ширины подачи (DXY) 0 = мм 1 = % от диаметра инструмента ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски (ZFS) 0 = абсолютная 1 = инкрементальная 18.1.17 Фрезерование прямоугольной цапфы - <0 7 ш -J Программирование CYCLE76(REAL _RTP, REAL _RFP, REAL _LENG, REAL _WID, REAL _CRAD, REAL _MID, REAL _FAL, REAL _FALD, REAL _VARI, REAL _AP1, REAL _AP2, REAL _DMODE, INT _AMODE) _SDIS, REAL _DP, REAL _DPR, REAL _PA, REAL _PO, REAL _STA, REAL _FFP1, REAL _FFD, INT _CDIR, INT _FS, REAL _ZFS, INT _GMODE, INT Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP _RTP Предыдущий уровень (абс.) 2 zo _RFP Исходная точка оси инструмента (абс. ) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 699
