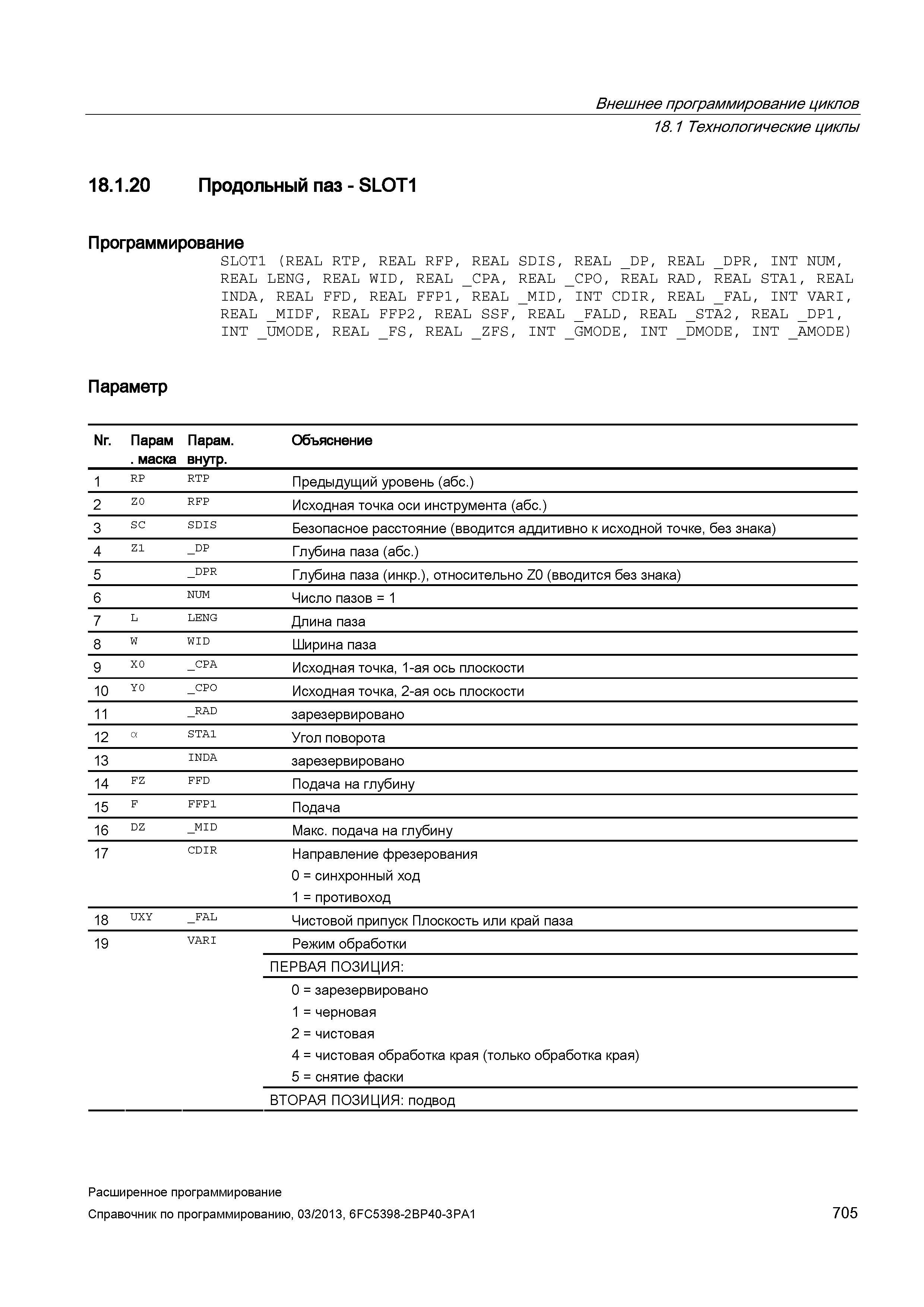

Внешнее программирование циклов 18.1 Технологические циклы 18.1.20 Продольный паз - SLOT 1 Программирование SLOT1 (REAL RTP, REAL RFP, REAL SDIS, REAL _DP, REAL _DPR, INT NUM, REAL LENG, REAL WID, REAL _CPA, REAL _CPO, REAL RAD, REAL STA1, REAL INDA, REAL FFD, REAL FFP1, REAL _MID, INT CDIR, REAL _FAL, INT VARI, REAL _MIDF, REAL FFP2, REAL SSF, REAL _FALD, REAL _STA2, REAL _DP1, INT _UMODE, REAL _FS, REAL _ZFS, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP RTP Предыдущий уровень (абс.) 2 Z0 RFP Исходная точка оси инструмента (абс.) 3 SC SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _DP Глубина паза (абс.) 5 _DPR Глубина паза (инкр.), относительно Z0 (вводится без знака) 6 NUM Число пазов = 1 7 L LENG Длина паза 8 W WID Ширина паза 9 X0 _CPA Исходная точка, 1-ая ось плоскости 10 Y0 _CPO Исходная точка, 2-ая ось плоскости 11 _RAD зарезервировано 12 а STA1 Угол поворота 13 INDA зарезервировано 14 FZ FFD Подача на глубину 15 F FFP1 Подача 16 DZ _MID Макс. подача на глубину 17 CDIR Направление фрезерования 0 = синхронный ход 1 = противоход 18 UXY _FAL Чистовой припуск Плоскость или край паза 19 VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: 0 = зарезервировано 1 = черновая 2 = чистовая 4 = чистовая обработка края (только обработка края) 5 = снятие фаски ВТОРАЯ ПОЗИЦИЯ: подвод _ Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 705
