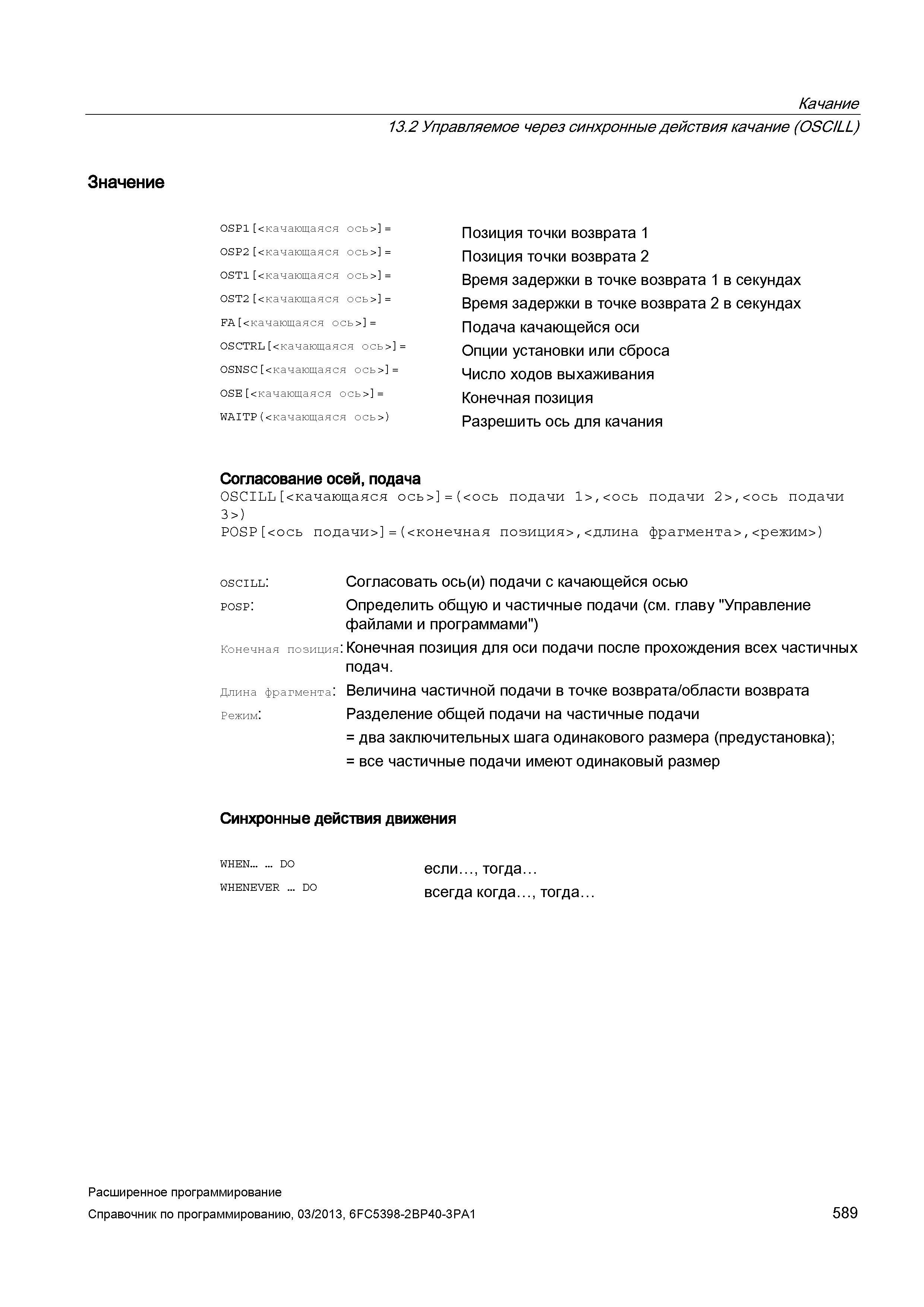

Качание Значение 13.2 Управляемое через синхронные действия качание (OSCILL) 0SP1 <качающаяся ось> = 0SP2 <качающаяся ось> = 0ST1 <качающаяся ось> = 0ST2 <качающаяся ось> = FA <качающаяся ось> = 0SCTRL <качающаяся ось> = 0SNSC <качающаяся ось> = 0SE <качающаяся ось> = WAITP(<качающаяся ось>) Позиция точки возврата 1 Позиция точки возврата 2 Время задержки в точке возврата 1 в секундах Время задержки в точке возврата 2 в секундах Подача качающейся оси Опции установки или сброса Число ходов выхаживания Конечная позиция Разрешить ось для качания Согласование осей, подача 0SCILL <качающаяся ось> =(<ось подачи 1>,<ось подачи 2>,<ось подачи 3>) P0SP подачи> = (<конечная позиция>,<длина фрагмента>,<режим>) oscill: Согласовать ось(и) подачи с качающейся осью posp: Определить общую и частичные подачи (см. главу "Управление файлами и программами") Конечная позиция : Конечная позиция для оси подачи после прохождения всех частичных подач. длина фрагмента: Величина частичной подачи в точке возврата/области возврата Режим: Разделение общей подачи на частичные подачи = два заключительных шага одинакового размера (предустановка); = все частичные подачи имеют одинаковый размер Синхронные действия движения WHEN .D0 если..., тогда... whenever ... do всегда когда., тогда. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 589
