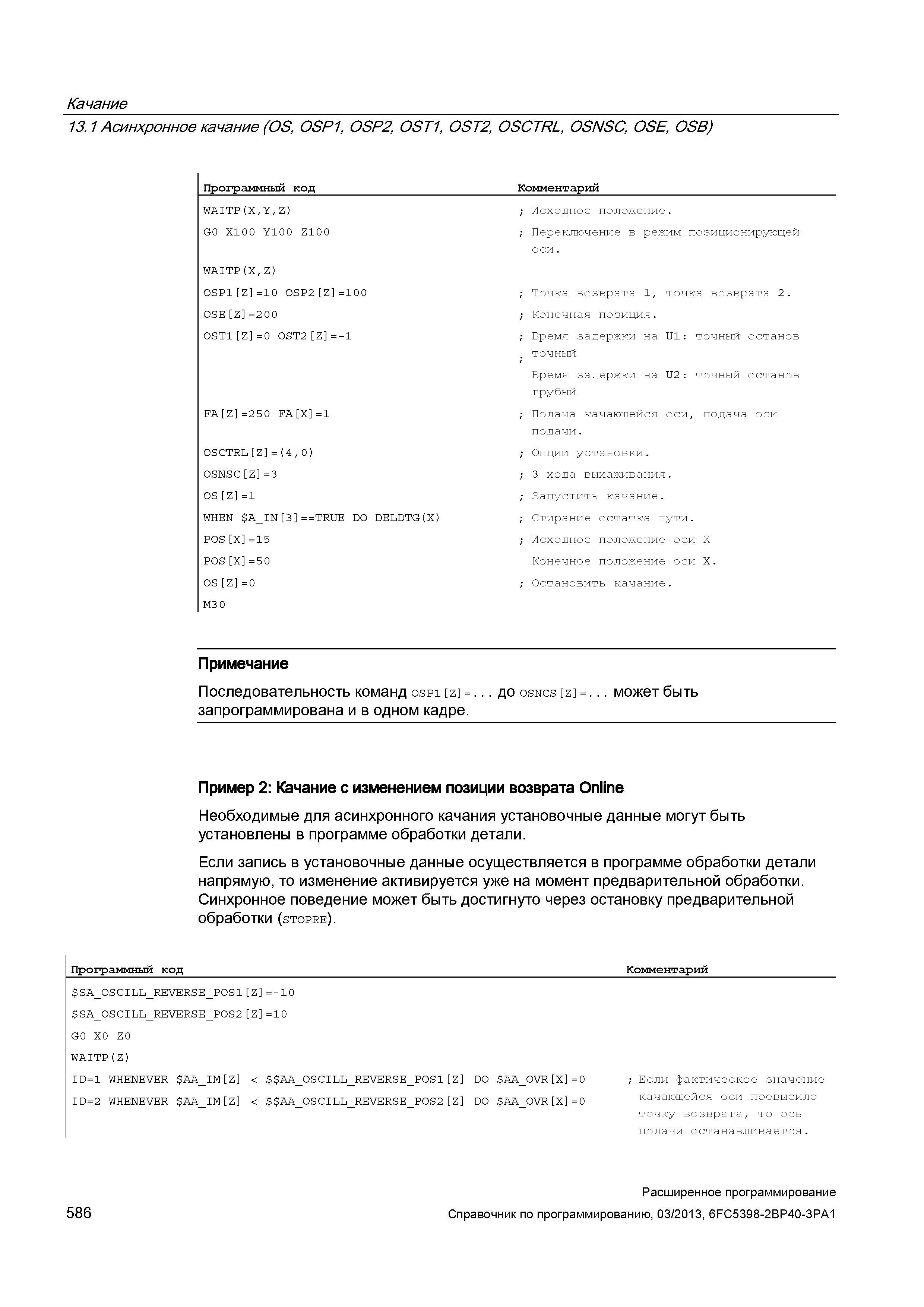

Качание 13.1 Асинхронное качание (OS, OSP1, OSP2, OST1, OST2, OSCTRL, OSNSC, OSE, OSB) Программный код Комментарий WAITP(X,Y,Z) ; Исходное положение. G0 X100 Y10 0 Z100 ; Переключение в режим позиционирующей оси. WAITP(X,Z) 0SP1 Z =10 0SP2 Z =100 ; Точка возврата 1, точка возврата 2. OSE Z =200 ; Конечная позиция. 0ST1 Z =0 0ST2 Z =-1 ; Время задержки на U1: точный останов ; точный Время задержки на U2: точный останов грубый FA Z =250 FA X =1 ; Подача качающейся оси, подача оси подачи. OSCTRL Z = (4 , 0) ; Опции установки. OSNSC Z =3 ; 3 хода выхаживания. OS Z =1 ; Запустить качание. WHEN A_IN 3 TRUE DO DELDTG(X) ; Стирание остатка пути. POS X =15 ; Исходное положение оси Х POS X =50 Конечное положение оси X. OS Z =0 ; Остановить качание. M3 0 Примечание Последовательность команд osp1 z = . запрограммирована и в одном кадре. . до OSNCS Z = ... может быть Пример 2: Качание с изменением позиции возврата Online Необходимые для асинхронного качания установочные данные могут быть установлены в программе обработки детали. Если запись в установочные данные осуществляется в программе обработки детали напрямую, то изменение активируется уже на момент предварительной обработки. Синхронное поведение может быть достигнуто через остановку предварительной обработки (stopre). Программный код Комментарий SA_OS CILL_REVERSE_POS1 Z =-10 SA_OS CILL_REVERSE_POS 2 Z =10 G0 X0 Z0 WAITP(Z) ID=1 WHENEVER AA_IM Z < AA_OSCILL_REVERSE_POS1 Z DO AA_0VR X =0 ; Если фактическое значение ID=2 WHENEVER AA_IM Z < AA_0SCILL_REVERSE_P0S2 Z DO AA_0VR X =0 качающейся оси превысил° точку возврата, то ось подачи останавливается. 586 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
