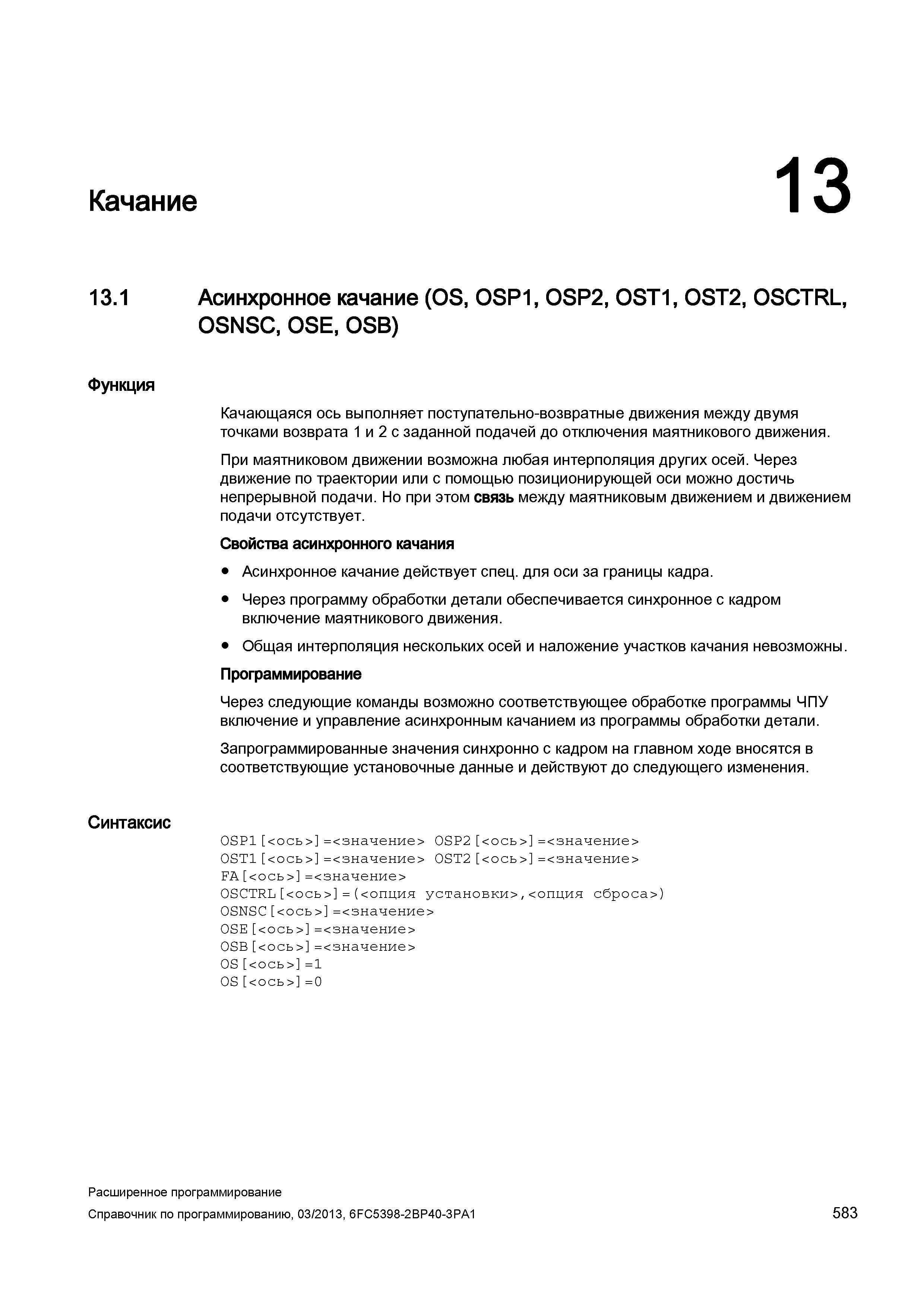

Асинхронное качание (OS, OSP1, OSP2, OST1, OST2, OSCTRL, OSNSC, OSE, OSB)

Асинхронное качание (OS, OSP1, OSP2, OST1, OST2, OSCTRL, OSNSC, OSE, OSB) _ Функция Качающаяся ось выполняет поступательно-возвратные движения между двумя точками возврата 1 и 2 с заданной подачей до отключения маятникового движения. При маятниковом движении возможна любая интерполяция других осей. Через движение по траектории или с помощью позиционирующей оси можно достичь непрерывной подачи. Но при этом связь между маятниковым движением и движением подачи отсутствует. Свойства асинхронного качания Асинхронное качание действует спец. для оси за границы кадра. Через программу обработки детали обеспечивается синхронное с кадром включение маятникового движения. Общая интерполяция нескольких осей и наложение участков качания невозможны. Программирование Через следующие команды возможно соответствующее обработке программы ЧПУ включение и управление асинхронным качанием из программы обработки детали. Запрограммированные значения синхронно с кадром на главном ходе вносятся в соответствующие установочные данные и действуют до следующего изменения. Синтаксис OSP1 <ось> =<значение> OSP2 <ось> =<значение> OST1 <ось> =<значение> OST2 <ось> =<значение> FA <ось> =<значение> OSCTRL <ось> =(<опция установки>,<опция сброса>) OSNSC <ось> =<значение> OSE <ось> =<значение> OSB <ось> =<значение> OS <ось> =1 0S <ось> =0 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 583 Качание 13 13.1
