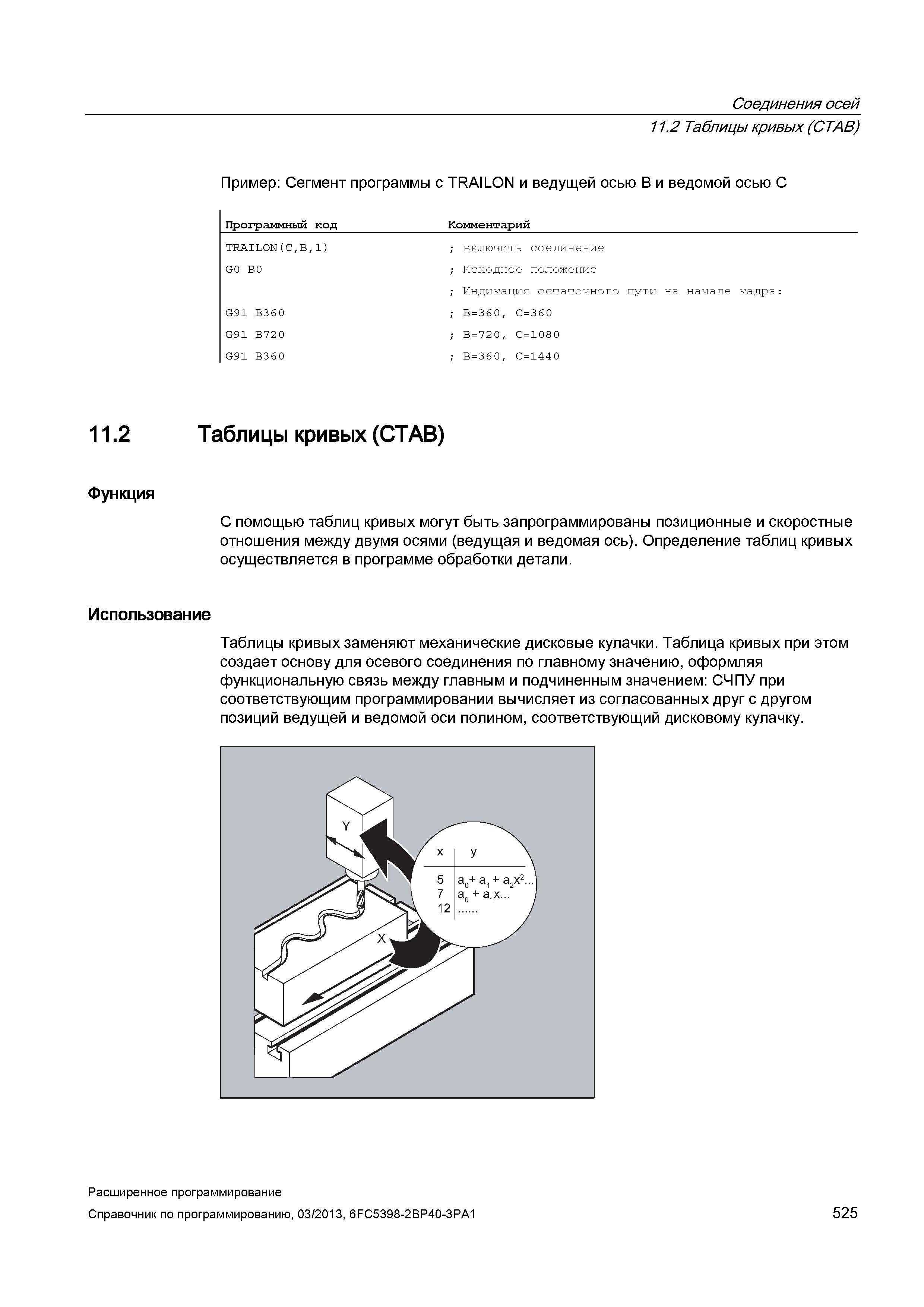

Соединения осей 11.2 Таблицы кривых (CTAB) Пример: Сегмент программы с TRAILON и ведущей осью B и ведомой осью C Программный код Комментарий TRAILON(C,B 1) ; включить соединение GO BO ; Исходное положение ; Индикация остаточного пути на начале кадра: G91 B360 ; B=360, C=360 G91 B72 0 ; B=72 0, C=108 0 G91 B360 ; B=360, C=144 0 11.2 Таблицы кривых (CTAB) Функция С помощью таблиц кривых могут быть запрограммированы позиционные и скоростные отношения между двумя осями (ведущая и ведомая ось). Определение таблиц кривых осуществляется в программе обработки детали. Использование Таблицы кривых заменяют механические дисковые кулачки. Таблица кривых при этом создает основу для осевого соединения по главному значению, оформляя функциональную связь между главным и подчиненным значением: СЧПУ при соответствующим программировании вычисляет из согласованных друг с другом позиций ведущей и ведомой оси полином, соответствующий дисковому кулачку. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 525
