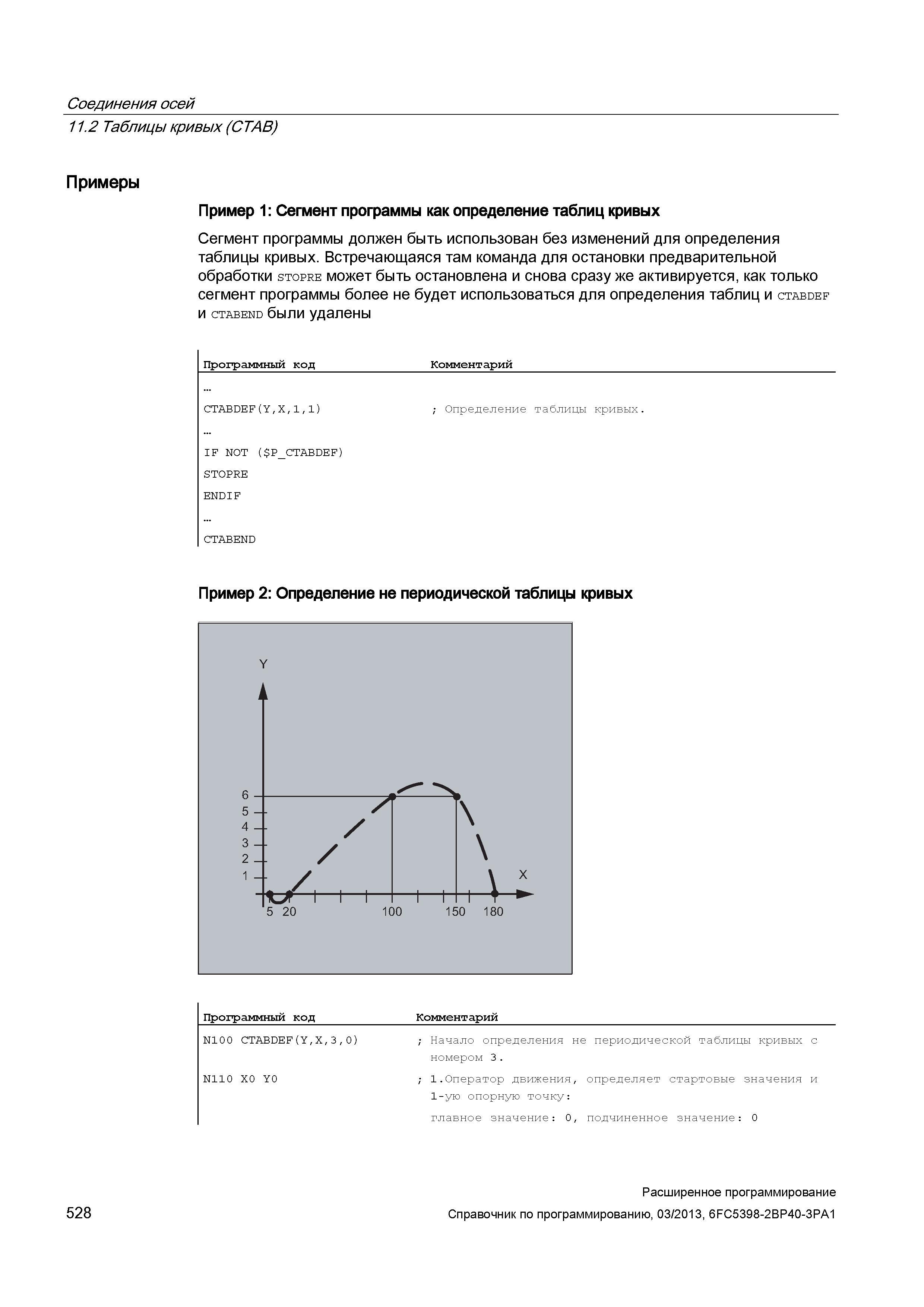

Соединения осей 11.2 Таблицы кривых (CTAB) Примеры Пример 1: Сегмент программы как определение таблиц кривых Сегмент программы должен быть использован без изменений для определения таблицы кривых. Встречающаяся там команда для остановки предварительной обработки stopre может быть остановлена и снова сразу же активируется, как только сегмент программы более не будет использоваться для определения таблиц и ctabdef и ctabend были удалены Программный код Комментарий CTABDEF(Y,X,1,1) ; Определение таблицы кривых. IF NOT ( P_CTABDEF) STOPRE ENDIF CTABEND Пример 2: Определение не периодической таблицы кривых Y Программный код Комментарий N100 CTABDEF(Y,X,3,0) ; Начало определения не периодической таблицы кривых с номером 3. N110 X0 Y0 ; 1.Оператор движения, 1-ую опорную точку: главное значение: 0, определяет стартовые значения и подчиненное значение: 0 528 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
