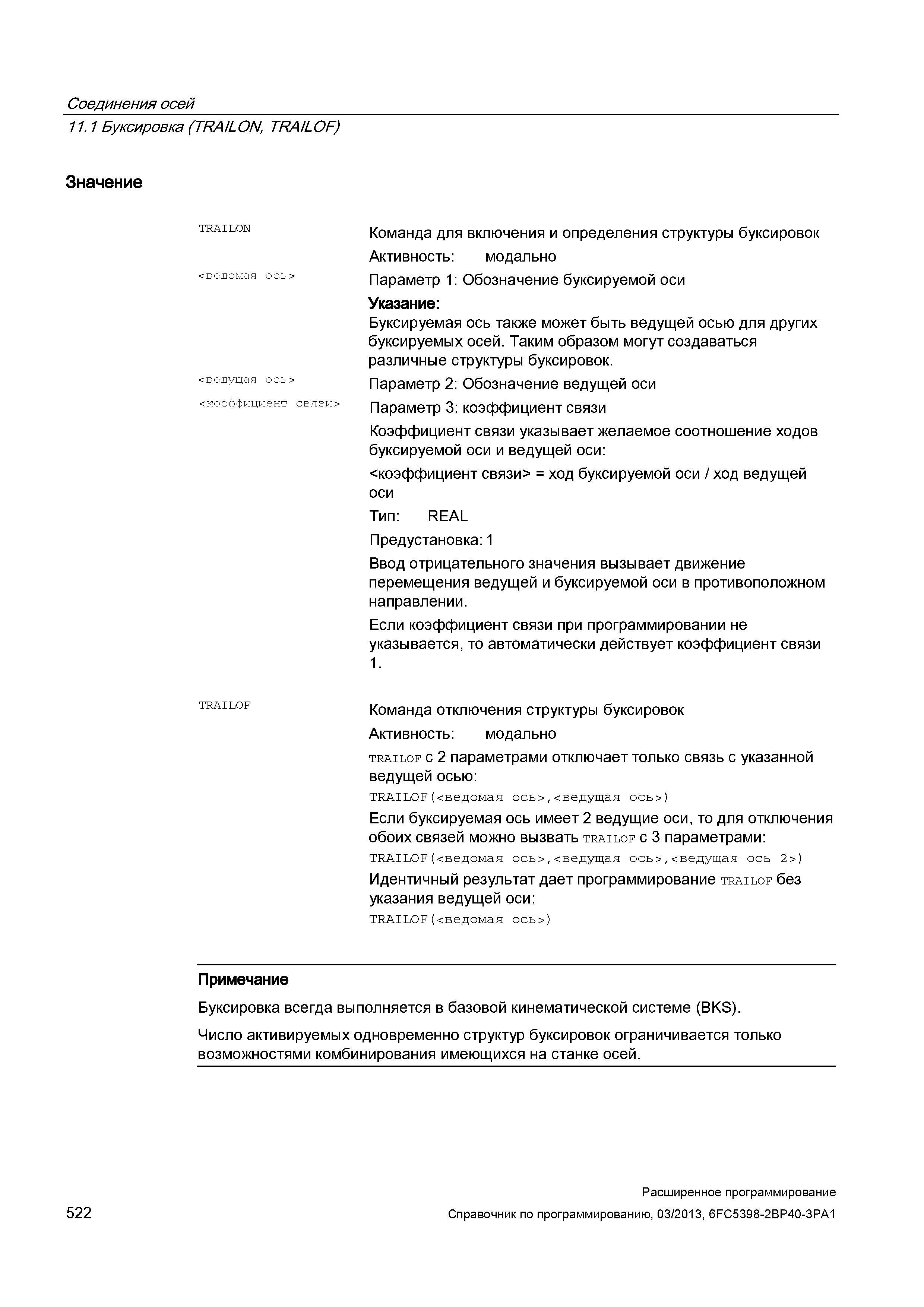

Соединения осей 11.1 Буксировка (TRAILON, TRAILOF) Значение <ведомая ось> <ведущая ось> <коэффициент связи> Команда для включения и определения структуры буксировок Активность: модально Параметр 1: Обозначение буксируемой оси Указание: Буксируемая ось также может быть ведущей осью для других буксируемых осей. Таким образом могут создаваться различные структуры буксировок. Параметр 2: Обозначение ведущей оси Параметр 3: коэффициент связи Коэффициент связи указывает желаемое соотношение ходов буксируемой оси и ведущей оси: <коэффициент связи> = ход буксируемой оси / ход ведущей оси Тип: REAL Предустановка:1 Ввод отрицательного значения вызывает движение перемещения ведущей и буксируемой оси в противоположном направлении. Если коэффициент связи при программировании не указывается, то автоматически действует коэффициент связи 1. Команда отключения структуры буксировок Активность: модально trailof с 2 параметрами отключает только связь с указанной ведущей осью: TRAILOF(<ведомая ось>,<ведущая ось>) Если буксируемая ось имеет 2 ведущие оси, то для отключения обоих связей можно вызвать trailof с 3 параметрами: TRAILOF(<ведомая ось>,<ведущая ось>,<ведущая ось 2>) Идентичный результат дает программирование trailof без указания ведущей оси: TRAILOF(<ведомая ось>) TRAILON TRAILOF Примечание Буксировка всегда выполняется в базовой кинематической системе (BKS). Число активируемых одновременно структур буксировок ограничивается только возможностями комбинирования имеющихся на станке осей. 522 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
