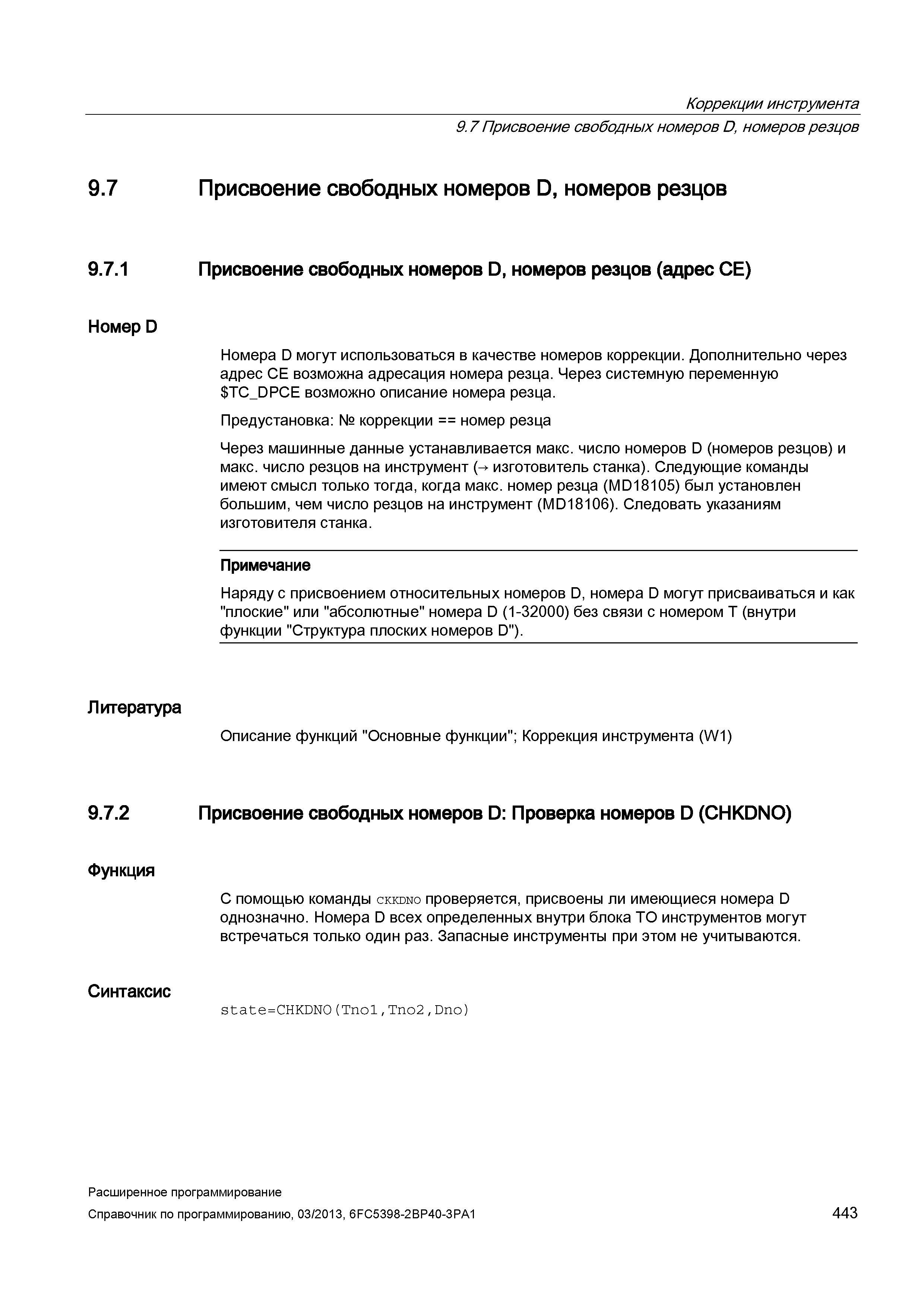

Коррекции инструмента 9.7 Присвоение свободных номеров D, номеров резцов 9.7 9.7.1 Номер D Литература 9.7.2 Функция Синтаксис Присвоение свободных номеров D, номеров резцов Присвоение свободных номеров D, номеров резцов (адрес СЕ) Номера D могут использоваться в качестве номеров коррекции. Дополнительно через адрес СЕ возможна адресация номера резца. Через системную переменную TC_DPCE возможно описание номера резца. Предустановка: № коррекции номер резца Через машинные данные устанавливается макс. число номеров D (номеров резцов) и макс. число резцов на инструмент ( изготовитель станка). Следующие команды имеют смысл только тогда, когда макс. номер резца (MD18105) был установлен большим, чем число резцов на инструмент (MD18106). Следовать указаниям изготовителя станка. Примечание Наряду с присвоением относительных номеров D, номера D могут присваиваться и как "плоские" или "абсолютные" номера D (1-32000) без связи с номером Т (внутри функции "Структура плоских номеров D"). Описание функций "Основные функции"; Коррекция инструмента (W1) Присвоение свободных номеров D: Проверка номеров D (CHKDNO) С помощью команды ckkdno проверяется, присвоены ли имеющиеся номера D однозначно. Номера D всех определенных внутри блока TO инструментов могут встречаться только один раз. Запасные инструменты при этом не учитываются. state=CHKDNO(Tno1,Tno2,Dno) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 443
