441 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.441

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 441 0441 Lab2u

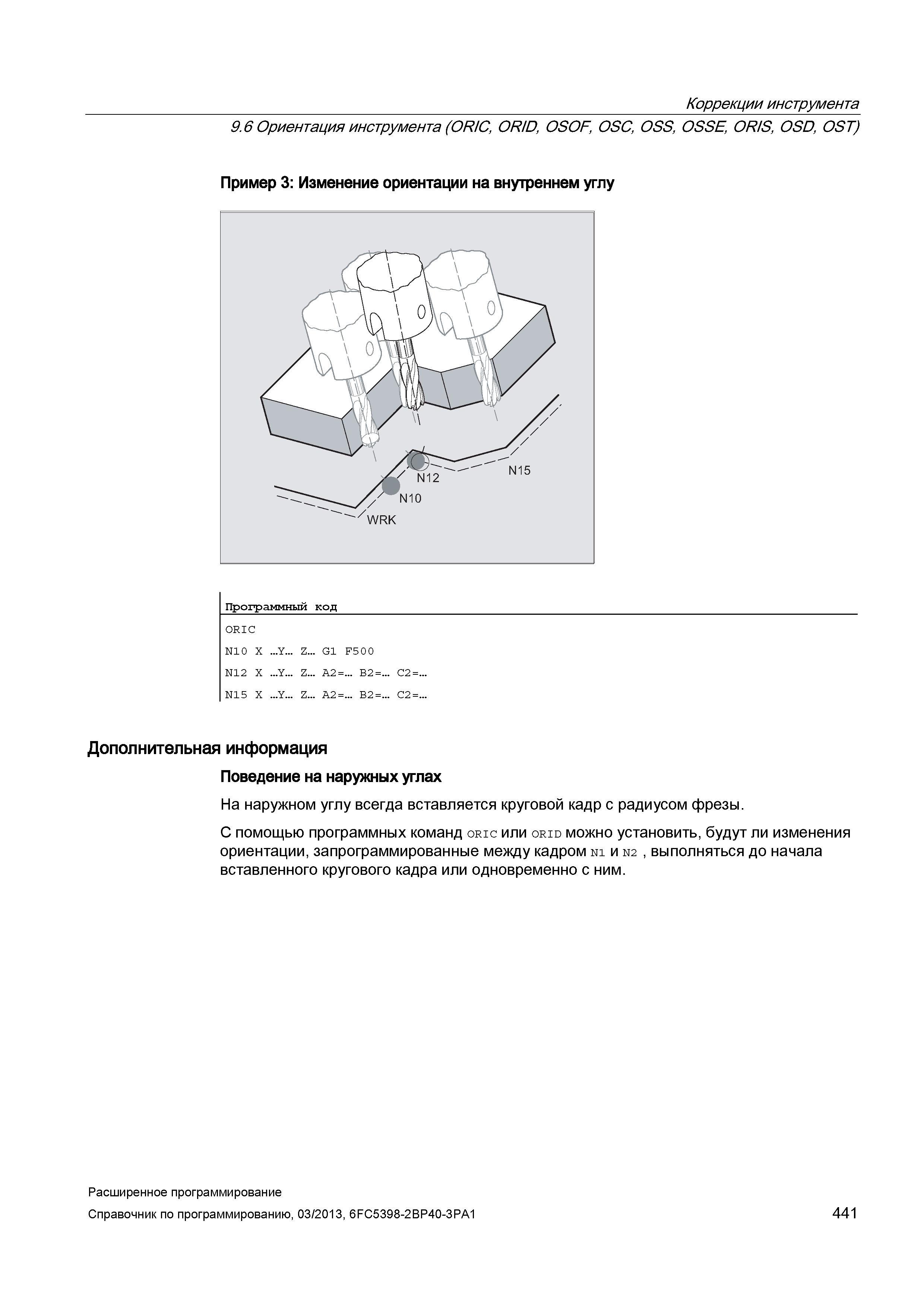

Коррекции инструмента 9.6 Ориентация инструмента (OR/C, OR/D, OSOF, OSC, OSS, OSSE, OR/S, OSD, OST) Пример 3: Изменение ориентации на внутреннем углу Программный код ORIC N10 X Z... G1 F500 N12 X Z... A2 = ... B2=... . C2=, N15 X ...Y... Z. A2 = ... B2=. . C2=. Дополнительная информация Поведение на наружных углах На наружном углу всегда вставляется круговой кадр с радиусом фрезы. С помощью программных команд oric или orid можно установить, будут ли изменения ориентации, запрограммированные между кадром ni и N2 , выполняться до начала вставленного кругового кадра или одновременно с ним. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 441
