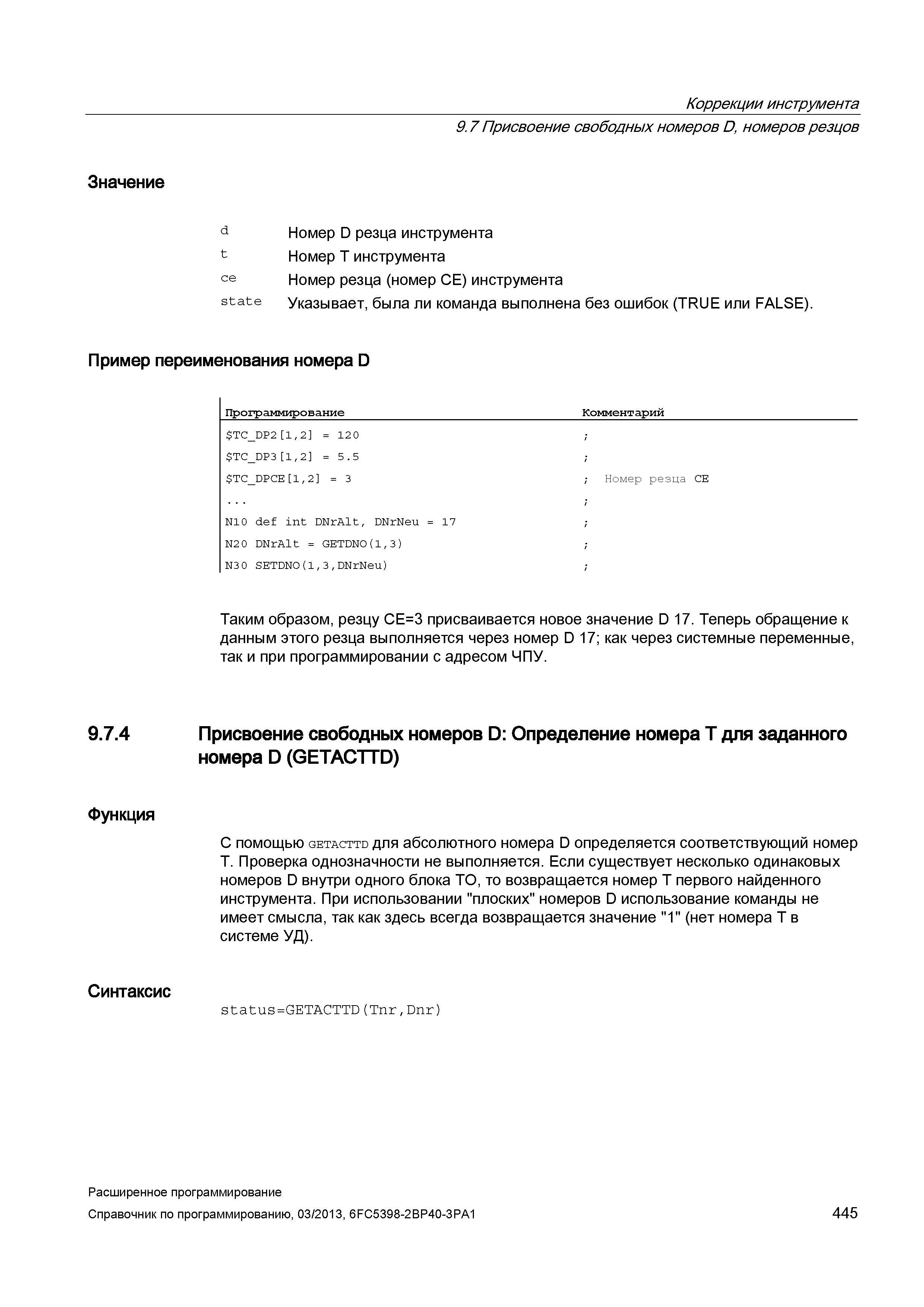

445 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.445

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 445 0445 Lab2u

Коррекции инструмента Значение 9.7 Присвоение свободных номеров D, номеров резцов d Номер D резца инструмента t Номер T инструмента ce Номер резца (номер CE) инструмента state Указывает, была ли команда выполнена без ошибок (TRUE или FALSE). Пример переименования номера D Программирование Комментарий TC_DP2 1,2 = 12 0 TC_DP3 1,2 = 5.5 TC_DPCE 1,2 = 3 ; Номер резца CE N10 def int DNrAlt, DNrNeu = 17 N2 0 DNrAlt = GETDNO(1,3) N3 0 SETDNO(1,3,DNrNeu) Таким образом, резцу CE=3 присваивается новое значение D 17. Теперь обращение к данным этого резца выполняется через номер D 17; как через системные переменные, так и при программировании с адресом ЧПУ. 9.7.4 Присвоение свободных номеров D: Определение номера T для заданного номера D (GETACTTD) Функция С помощью getacttd для абсолютного номера D определяется соответствующий номер Т. Проверка однозначности не выполняется. Если существует несколько одинаковых номеров D внутри одного блока TO, то возвращается номер Т первого найденного инструмента. При использовании "плоских" номеров D использование команды не имеет смысла, так как здесь всегда возвращается значение "1" (нет номера T в системе УД). Синтаксис status=GETACTTD(Tnr,Dnr) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 445
