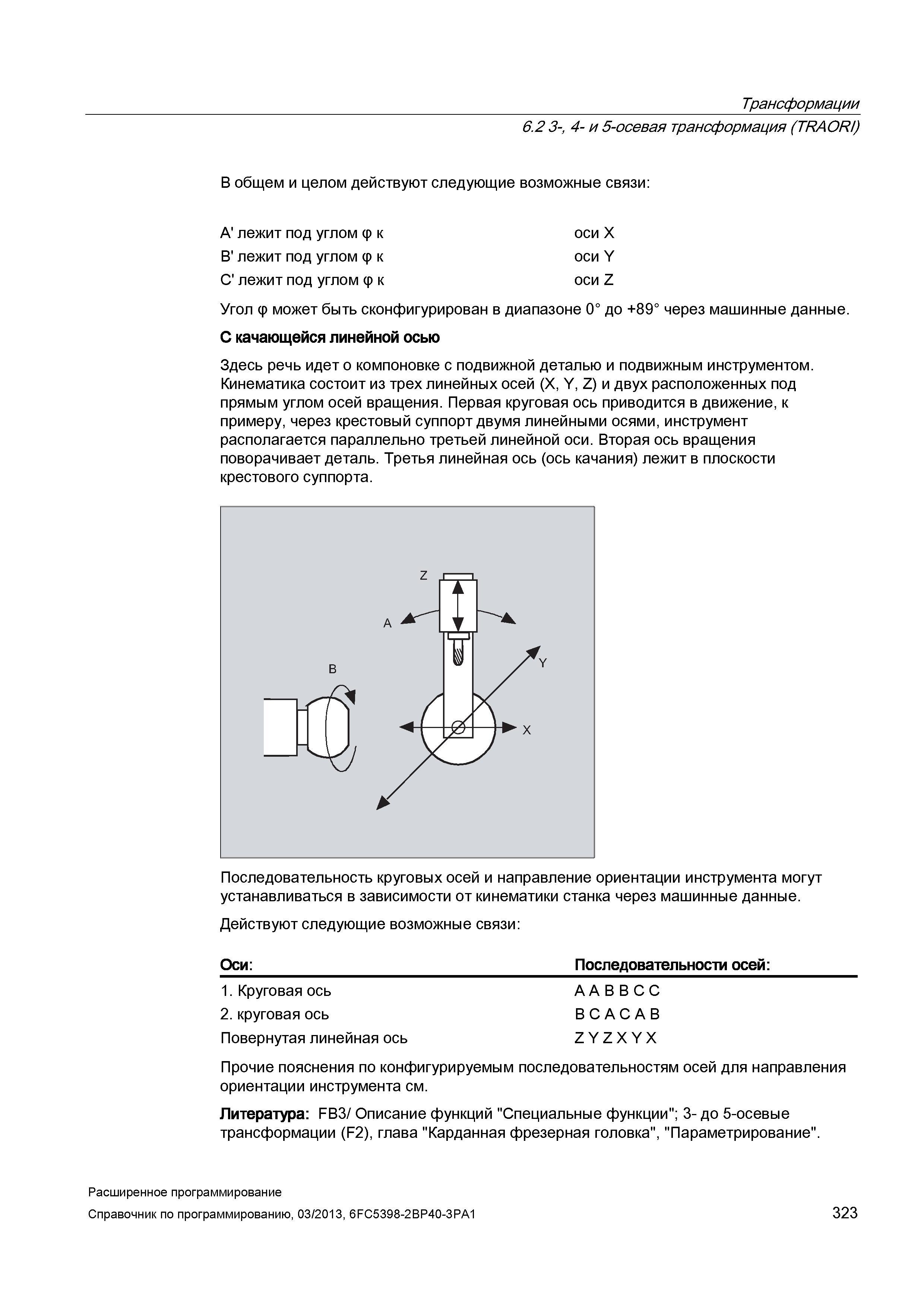

Трансформации 6.2 3-, 4- и 5-осевая трансформация (TRAORI) В общем и целом действуют следующие возможные связи A' лежит под углом ф к оси X В' лежит под углом ф к оси Y С' лежит под углом ф к оси Z Угол ф может быть сконфигурирован в диапазоне 0° до +89° через машинные данные. С качающейся линейной осью Здесь речь идет о компоновке с подвижной деталью и подвижным инструментом. Кинематика состоит из трех линейных осей (X, Y, Z) и двух расположенных под прямым углом осей вращения. Первая круговая ось приводится в движение, к примеру, через крестовый суппорт двумя линейными осями, инструмент располагается параллельно третьей линейной оси. Вторая ось вращения поворачивает деталь. Третья линейная ось (ось качания) лежит в плоскости крестового суппорта. Последовательность круговых осей и направление ориентации инструмента могут устанавливаться в зависимости от кинематики станка через машинные данные. Действуют следующие возможные связи Оси Последовательности осей 1. Круговая ось A A B B C C 2. круговая ось B C A C A B Повернутая линейная ось Z Y Z X Y X Прочие пояснения по конфигурируемым последовательностям осей для направления ориентации инструмента см. ЛитератураI FB3/ Описание функций "Специальные функции"; 3- до 5-осевые трансформации (F2), глава "Карданная фрезерная головка", "Параметрирование". Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 323
