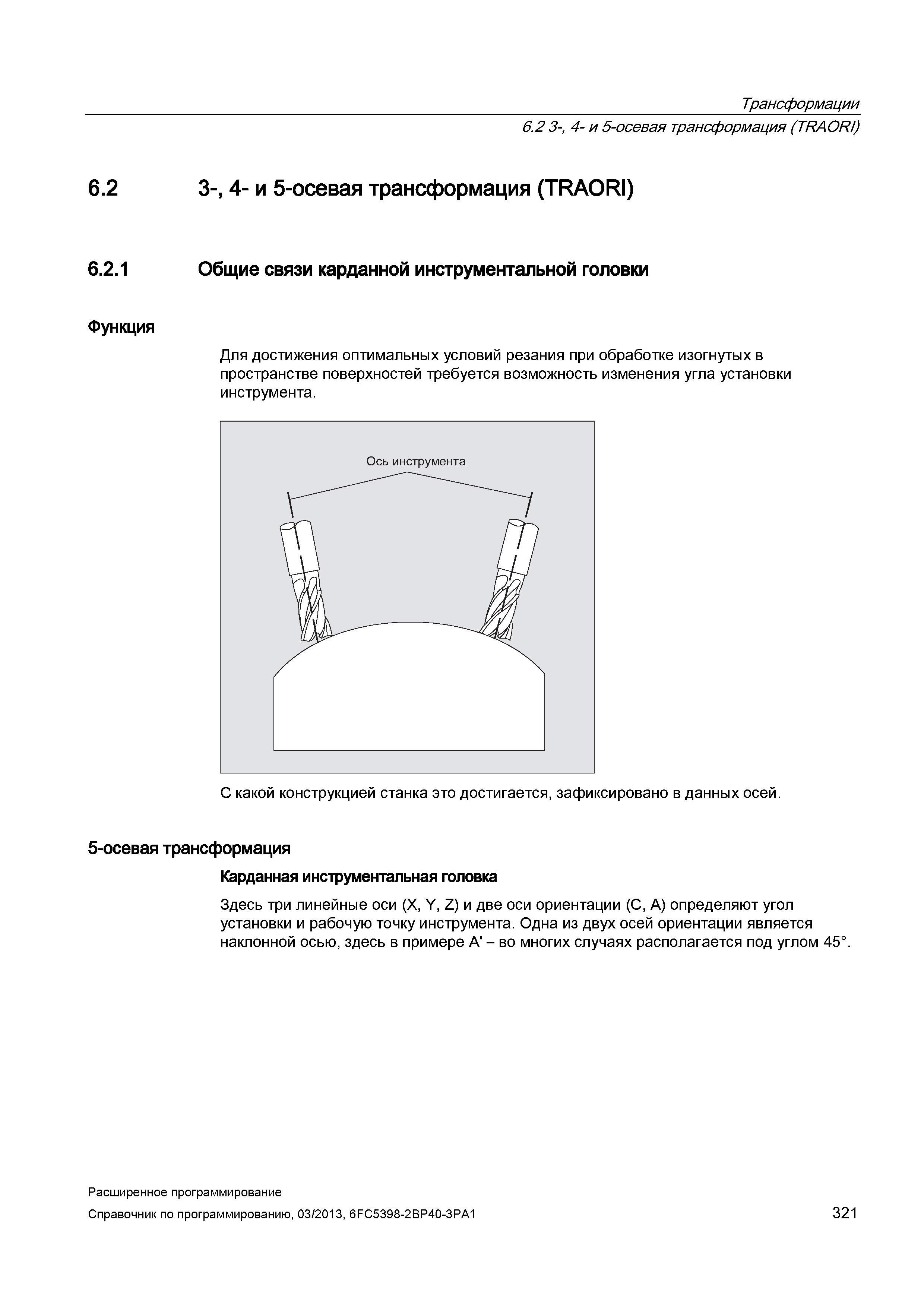

Трансформации 6.2 3-, 4- и 5-осевая трансформация (TRAORI) 6.2 3-, 4- и 5-осевая трансформация (TRAORI) 6.2.1 Общие связи карданной инструментальной головки Функция Для достижения оптимальных условий резания при обработке изогнутых в пространстве поверхностей требуется возможность изменения угла установки инструмента. Ось инструмента С какой конструкцией станка это достигается, зафиксировано в данных осей. 5-осевая трансформация Карданная инструментальная головка Здесь три линейные оси (X, Y, Z) и две оси ориентации (C, A) определяют угол установки и рабочую точку инструмента. Одна из двух осей ориентации является наклонной осью, здесь в примере A' - во многих случаях располагается под углом 45°. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 321
