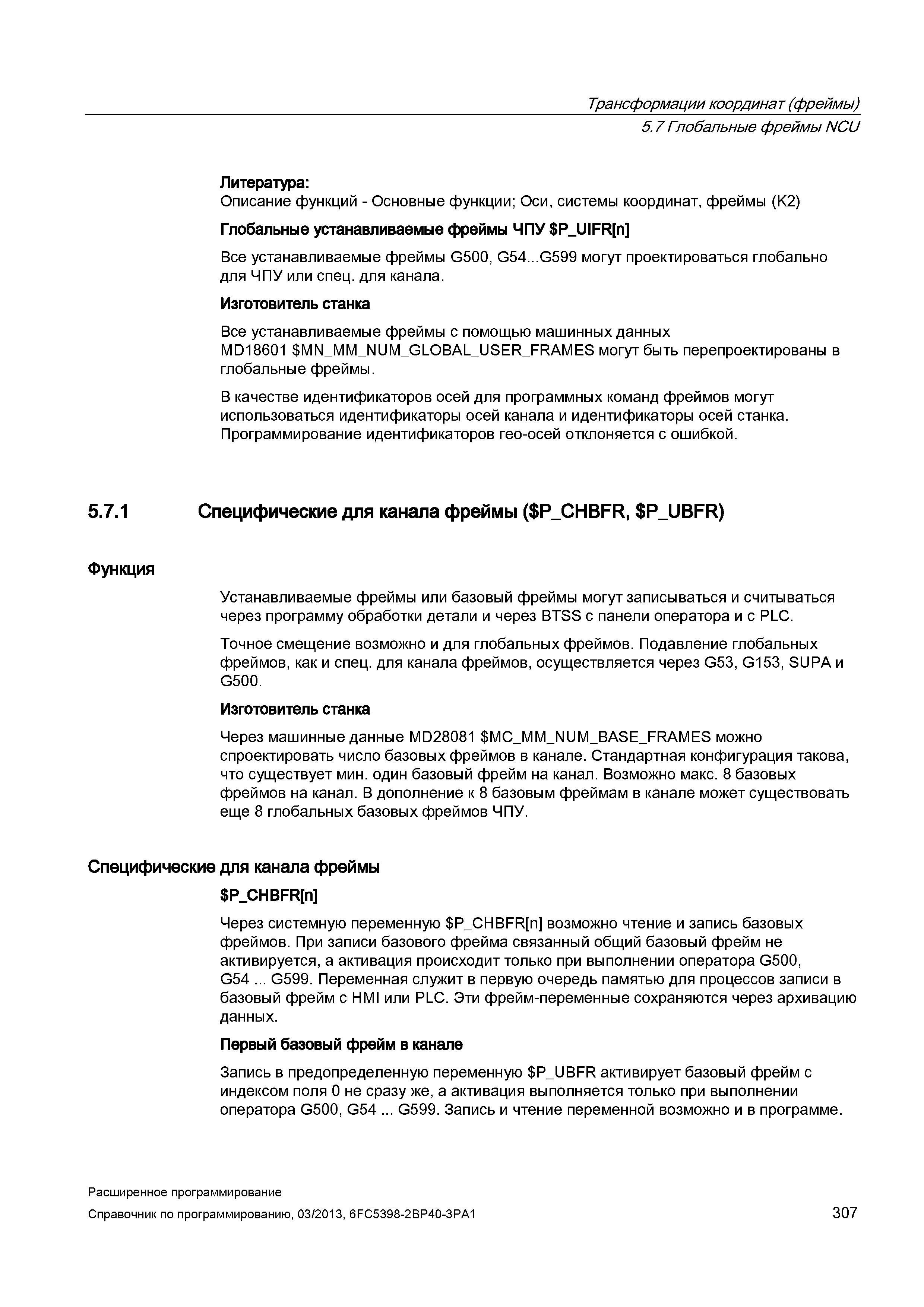

307 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.307

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 307 0307 Lab2u

Трансформации координат (фреймы) 5.7 Глобальные фреймы NCU Литература: Описание функций - Основные функции; Оси, системы координат, фреймы (K2) Глобальные устанавливаемые фреймы ЧПУ P_UIFR n Все устанавливаемые фреймы G500, G54...G599 могут проектироваться глобально для ЧПУ или спец. для канала. Изготовитель станка Все устанавливаемые фреймы с помощью машинных данных MD18601 MN_MM_NUM_GLOBAL_USER_FRAMES могут быть перепроектированы в глобальные фреймы. В качестве идентификаторов осей для программных команд фреймов могут использоваться идентификаторы осей канала и идентификаторы осей станка. Программирование идентификаторов гео-осей отклоняется с ошибкой. 5.7.1 Специфические для канала фреймы ( P_CHBFR, P_UBFR) Функция Устанавливаемые фреймы или базовый фреймы могут записываться и считываться через программу обработки детали и через BTSS с панели оператора и с PLC. Точное смещение возможно и для глобальных фреймов. Подавление глобальных фреймов, как и спец. для канала фреймов, осуществляется через G53, G153, SUPA и G500. Изготовитель станка Через машинные данные MD28081 MC_MM_NUM_BASE_FRAMES можно спроектировать число базовых фреймов в канале. Стандартная конфигурация такова, что существует мин. один базовый фрейм на канал. Возможно макс. 8 базовых фреймов на канал. В дополнение к 8 базовым фреймам в канале может существовать еще 8 глобальных базовых фреймов ЧПУ. Специфические для канала фреймы P_CHBFR n Через системную переменную P_CHBFR n возможно чтение и запись базовых фреймов. При записи базового фрейма связанный общий базовый фрейм не активируется, а активация происходит только при выполнении оператора G500, G54 ... G599. Переменная служит в первую очередь памятью для процессов записи в базовый фрейм с HMI или PLC. Эти фрейм-переменные сохраняются через архивацию данных. Первый базовый фрейм в канале Запись в предопределенную переменную P_UBFR активирует базовый фрейм с индексом поля 0 не сразу же, а активация выполняется только при выполнении оператора G500, G54 ... G599. Запись и чтение переменной возможно и в программе. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 307
