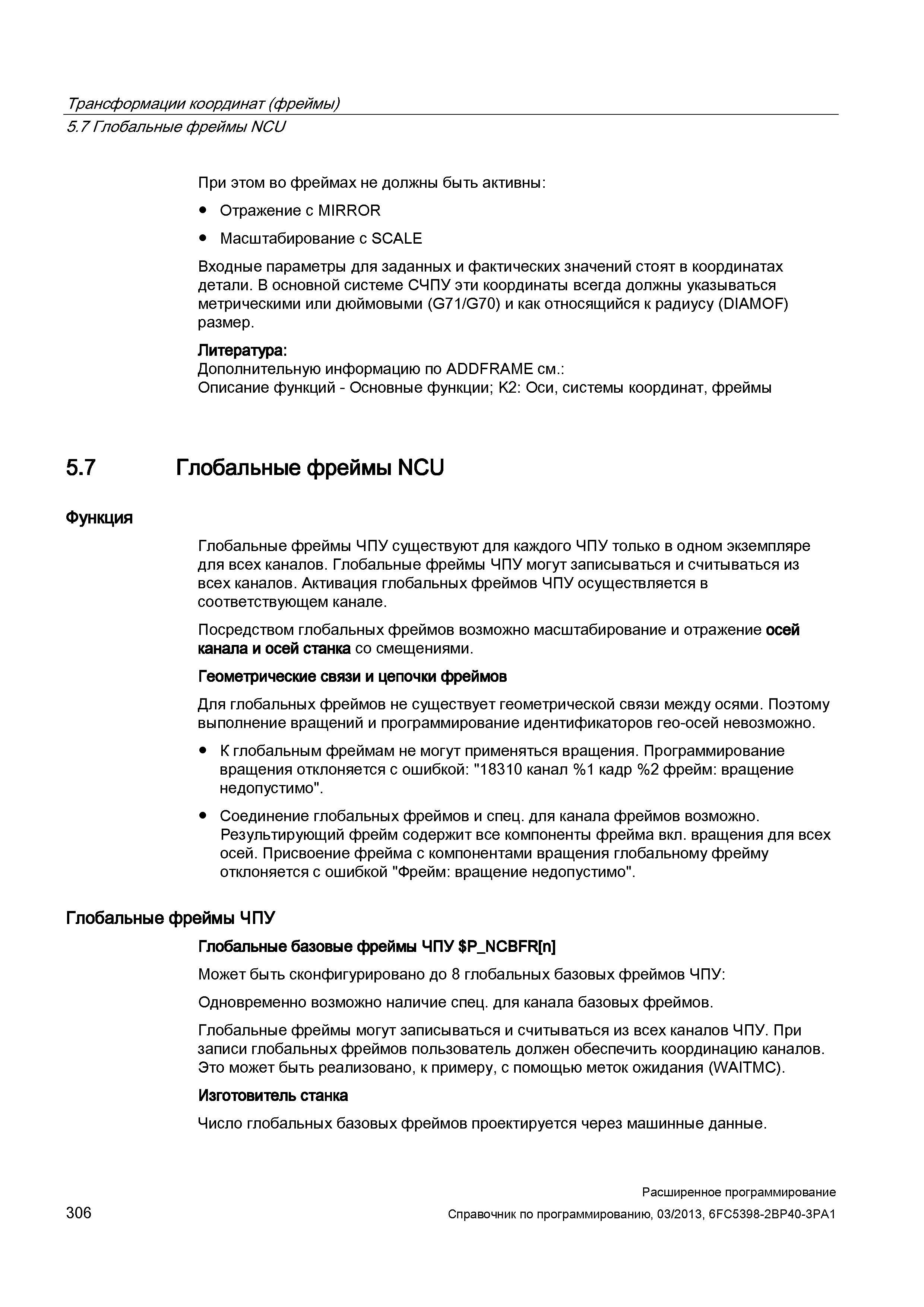

306 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.306

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 306 0306 Lab2u

Трансформации координат (фреймы) 5.7 Глобальные фреймы NCU При этом во фреймах не должны быть активны: Отражение с MIRROR Масштабирование с SCALE Входные параметры для заданных и фактических значений стоят в координатах детали. В основной системе СЧПУ эти координаты всегда должны указываться метрическими или дюймовыми (G71/G70) и как относящийся к радиусу (DIAMOF) размер. Литература: Дополнительную информацию по ADDFRAME см.: Описание функций - Основные функции; K2: Оси, системы координат, фреймы 5.7 Глобальные фреймы NCU Функция Глобальные фреймы ЧПУ существуют для каждого ЧПУ только в одном экземпляре для всех каналов. Глобальные фреймы ЧПУ могут записываться и считываться из всех каналов. Активация глобальных фреймов ЧПУ осуществляется в соответствующем канале. Посредством глобальных фреймов возможно масштабирование и отражение осей канала и осей станка со смещениями. Геометрические связи и цепочки фреймов Для глобальных фреймов не существует геометрической связи между осями. Поэтому выполнение вращений и программирование идентификаторов гео-осей невозможно. К глобальным фреймам не могут применяться вращения. Программирование вращения отклоняется с ошибкой: "18310 канал %1 кадр %2 фрейм: вращение недопустимо". Соединение глобальных фреймов и спец. для канала фреймов возможно. Результирующий фрейм содержит все компоненты фрейма вкл. вращения для всех осей. Присвоение фрейма с компонентами вращения глобальному фрейму отклоняется с ошибкой "Фрейм: вращение недопустимо". Глобальные фреймы ЧПУ Глобальные базовые фреймы ЧПУ P_NCBFR n Может быть сконфигурировано до 8 глобальных базовых фреймов ЧПУ: Одновременно возможно наличие спец. для канала базовых фреймов. Глобальные фреймы могут записываться и считываться из всех каналов ЧПУ. При записи глобальных фреймов пользователь должен обеспечить координацию каналов. Это может быть реализовано, к примеру, с помощью меток ожидания (WAITMC). Изготовитель станка Число глобальных базовых фреймов проектируется через машинные данные. 306 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
