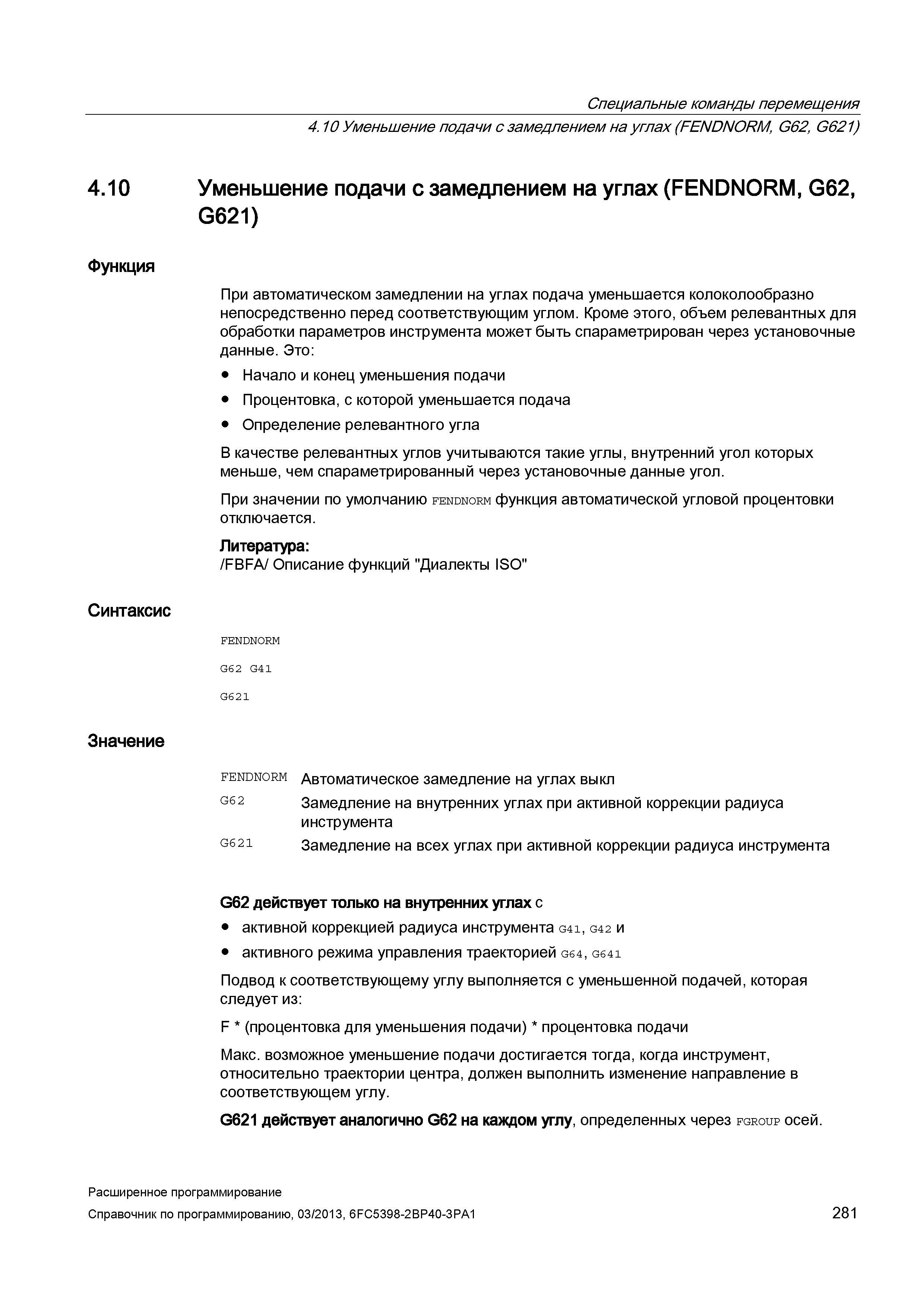

Специальные команды перемещения 4.10 Уменьшение подачи с замедлением на углах (FENDNORM, G62 , G621) 4.10 Уменьшение подачи с замедлением на углах (FENDNORM, G62, G621) Функция При автоматическом замедлении на углах подача уменьшается колоколообразно непосредственно перед соответствующим углом. Кроме этого, объем релевантных для обработки параметров инструмента может быть спараметрирован через установочные данные. Это: Начало и конец уменьшения подачи Процентовка, с которой уменьшается подача Определение релевантного угла В качестве релевантных углов учитываются такие углы, внутренний угол которых меньше, чем спараметрированный через установочные данные угол. При значении по умолчанию fendnorm функция автоматической угловой процентовки отключается. Литература: /FBFA/ Описание функций "Диалекты ISO" Синтаксис FENDNORM G62 G41 G621 Значение FENDNORM Автоматическое замедление на углах выкл G62 Замедление на внутренних углах при активной коррекции радиуса инструмента G621 Замедление на всех углах при активной коррекции радиуса инструмента G62 действует только на внутренних углах с активной коррекцией радиуса инструмента G4i, G42 и активного режима управления траекторией G64, G64i Подвод к соответствующему углу выполняется с уменьшенной подачей, которая следует из: F * (процентовка для уменьшения подачи) * процентовка подачи Макс. возможное уменьшение подачи достигается тогда, когда инструмент, относительно траектории центра, должен выполнить изменение направление в соответствующем углу. G621 действует аналогично G62 на каждом углу, определенных через fgroup осей. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 281
