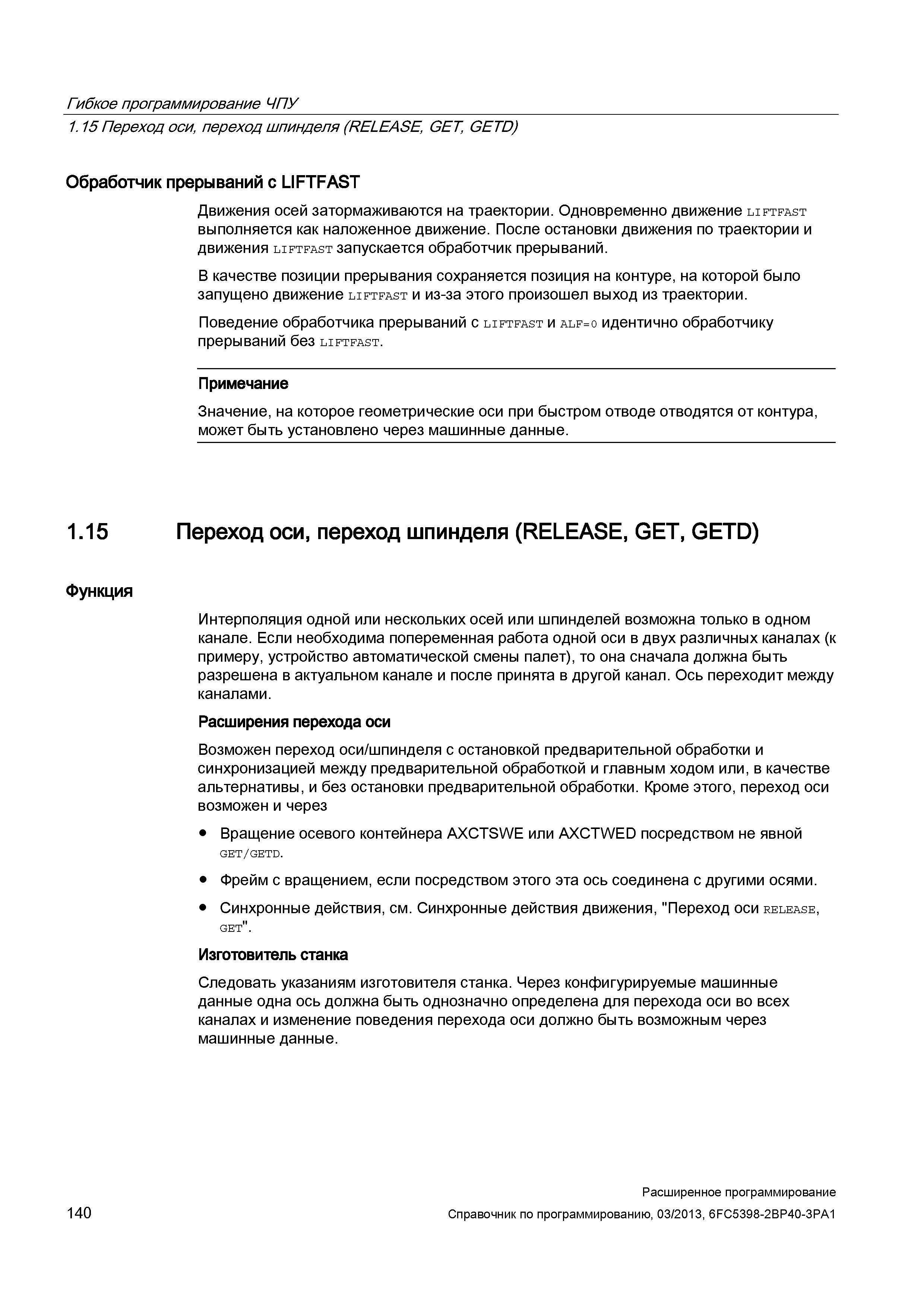

140 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.140

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 140 0140 Lab2u

Гибкое программирование ЧПУ 1.15 Переход оси, переход шпинделя (RELEASE, GET, GETD) Обработчик прерываний с LIFTFAST Движения осей затормаживаются на траектории. Одновременно движение liftfast выполняется как наложенное движение. После остановки движения по траектории и движения liftfast запускается обработчик прерываний. В качестве позиции прерывания сохраняется позиция на контуре, на которой было запущено движение liftfast и из-за этого произошел выход из траектории. Поведение обработчика прерываний с liftfast и alf=0 идентично обработчику прерываний без liftfast. Примечание Значение, на которое геометрические оси при быстром отводе отводятся от контура, может быть установлено через машинные данные. 1.15 Переход оси, переход шпинделя (RELEASE, GET, GETD) Функция Интерполяция одной или нескольких осей или шпинделей возможна только в одном канале. Если необходима попеременная работа одной оси в двух различных каналах (к примеру, устройство автоматической смены палет), то она сначала должна быть разрешена в актуальном канале и после принята в другой канал. Ось переходит между каналами. Расширения перехода оси Возможен переход оси/шпинделя с остановкой предварительной обработки и синхронизацией между предварительной обработкой и главным ходом или, в качестве альтернативы, и без остановки предварительной обработки. Кроме этого, переход оси возможен и через Вращение осевого контейнера AXCTSWE или AXCTWED посредством не явной GET/GETD. Фрейм с вращением, если посредством этого эта ось соединена с другими осями. Синхронные действия, см. Синхронные действия движения, "Переход оси release, GET". Изготовитель станка Следовать указаниям изготовителя станка. Через конфигурируемые машинные данные одна ось должна быть однозначно определена для перехода оси во всех каналах и изменение поведения перехода оси должно быть возможным через машинные данные. 140 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
