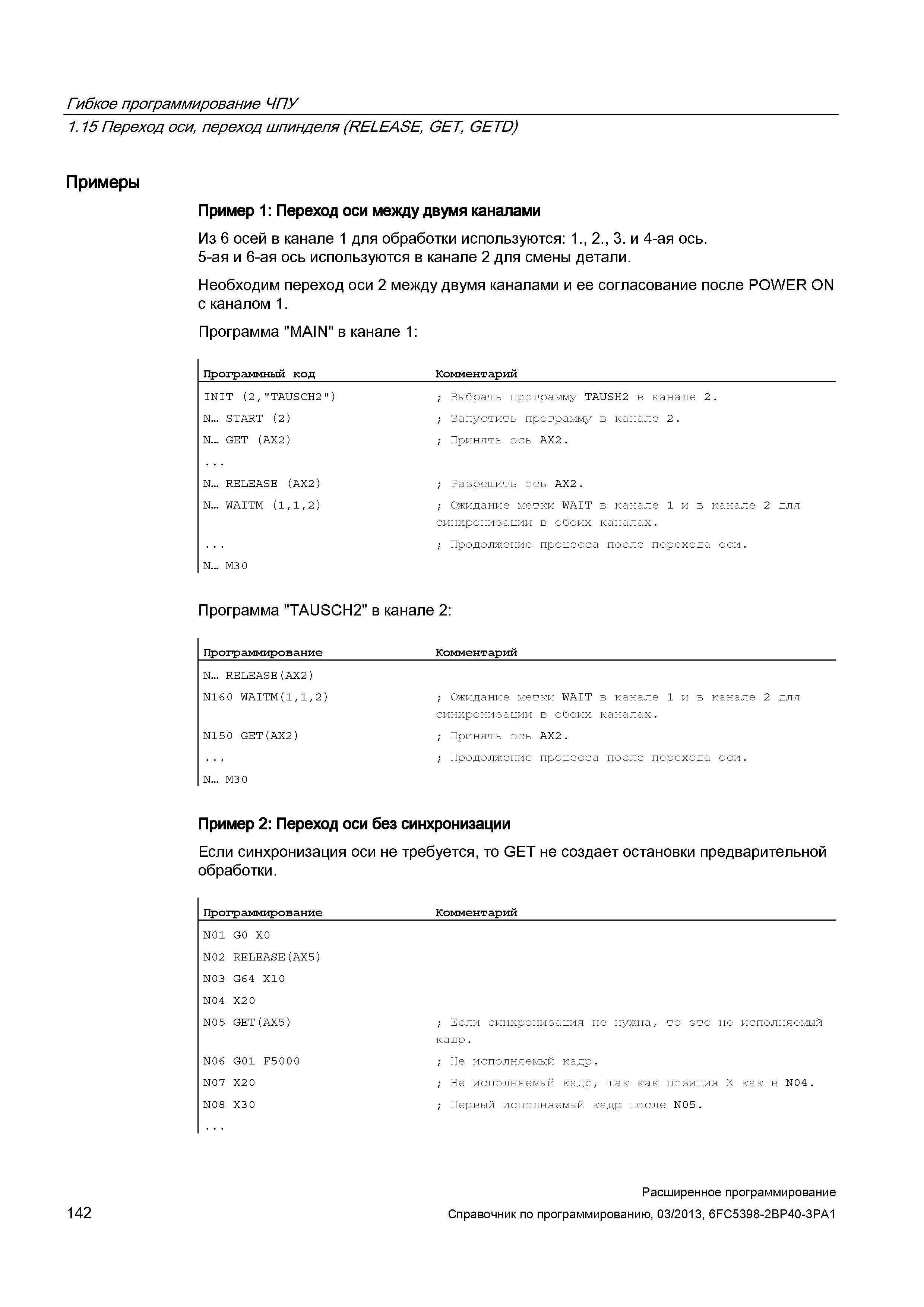

Гибкое программирование ЧПУ 1.15 Переход оси, переход шпинделя (RELEASE, GET, GETD) Примеры Пример 1: Переход оси между двумя каналами Из 6 осей в канале 1 для обработки используются: 1., 2., 3. и 4-ая ось. 5-ая и 6-ая ось используются в канале 2 для смены детали. Необходим переход оси 2 между двумя каналами и ее согласование после POWER ON с каналом 1. Программа "MAIN" в канале 1: Программный код Комментарий INIT (2,"TAUSCH2") ; Выбрать программу TAUSH2 в канале 2. N... START (2) ; Запустить программу в канале 2. N... GET (AX2) ; Принять ось AX2. N. RELEASE (AX2) ; Разрешить ось AX2. N. WAITM (1,1,2) ; Ожидание метки WAIT в канале 1 и в канале 2 для синхронизации в обоих каналах. ; Продолжение процесса после перехода оси. N. M3 0 Программа "TAUSCH2" в канале 2: Программирование Комментарий N. RELEASE(AX2) N16 0 WAITM(1,1,2) ; Ожидание метки WAIT в канале 1 и в канале 2 для синхронизации в обоих каналах. N150 GET(AX2) ; Принять ось AX2. ; Продолжение процесса после перехода оси. N. M3 0 Пример 2: Переход оси без синхронизации Если синхронизация оси не требуется, то GET не создает остановки предварительной обработки. Программирование Комментарий N01 G0 X0 N02 RELEASE(AX5) N03 G64 X10 N04 X2 0 N05 GET(AX5) ; Если синхронизация не нужна, то это не исполняемый кадр. N06 G01 F5000 ; Не исполняемый кадр. N07 X2 0 ; Не исполняемый кадр, так как позиция Х как в N04. N08 X30 ; Первый исполняемый кадр после N05. 142 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
