SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.)




138 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.138
138 Гибкое программирование ЧПУ 1 14 Обработчик прерываний (ASUP) Базовая плоскость для описания направлений перемещения при LFTXT В точке касан Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 138

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 138 0138 Lab2u

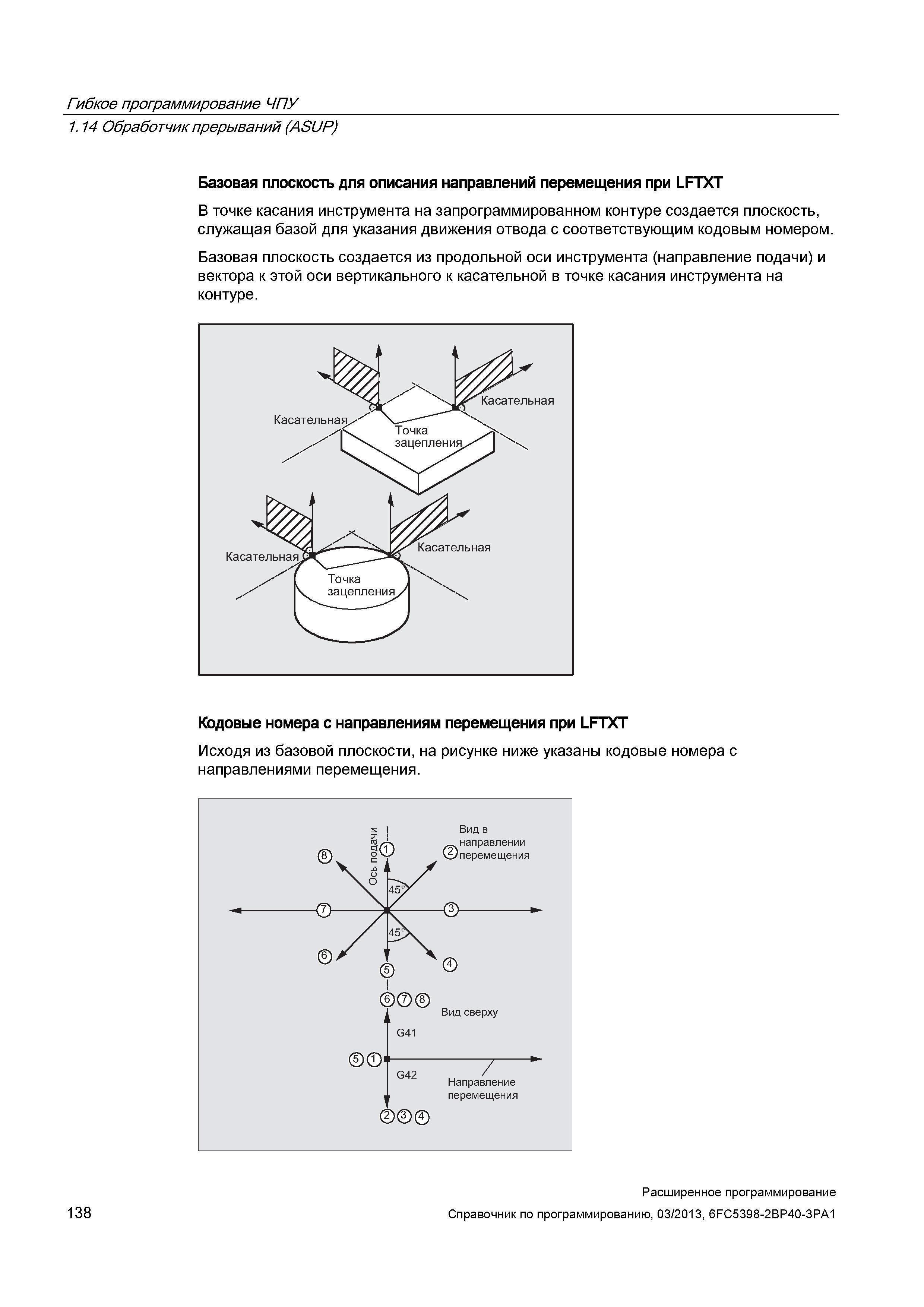

Гибкое программирование ЧПУ 1.14 Обработчик прерываний (ASUP) Базовая плоскость для описания направлений перемещения при LFTXT В точке касания инструмента на запрограммированном контуре создается плоскость, служащая базой для указания движения отвода с соответствующим кодовым номером. Базовая плоскость создается из продольной оси инструмента (направление подачи) и вектора к этой оси вертикального к касательной в точке касания инструмента на контуре. Кодовые номера с направлениям перемещения при LFTXT Исходя из базовой плоскости, на рисунке ниже указаны кодовые номера с направлениями перемещения. 138 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
