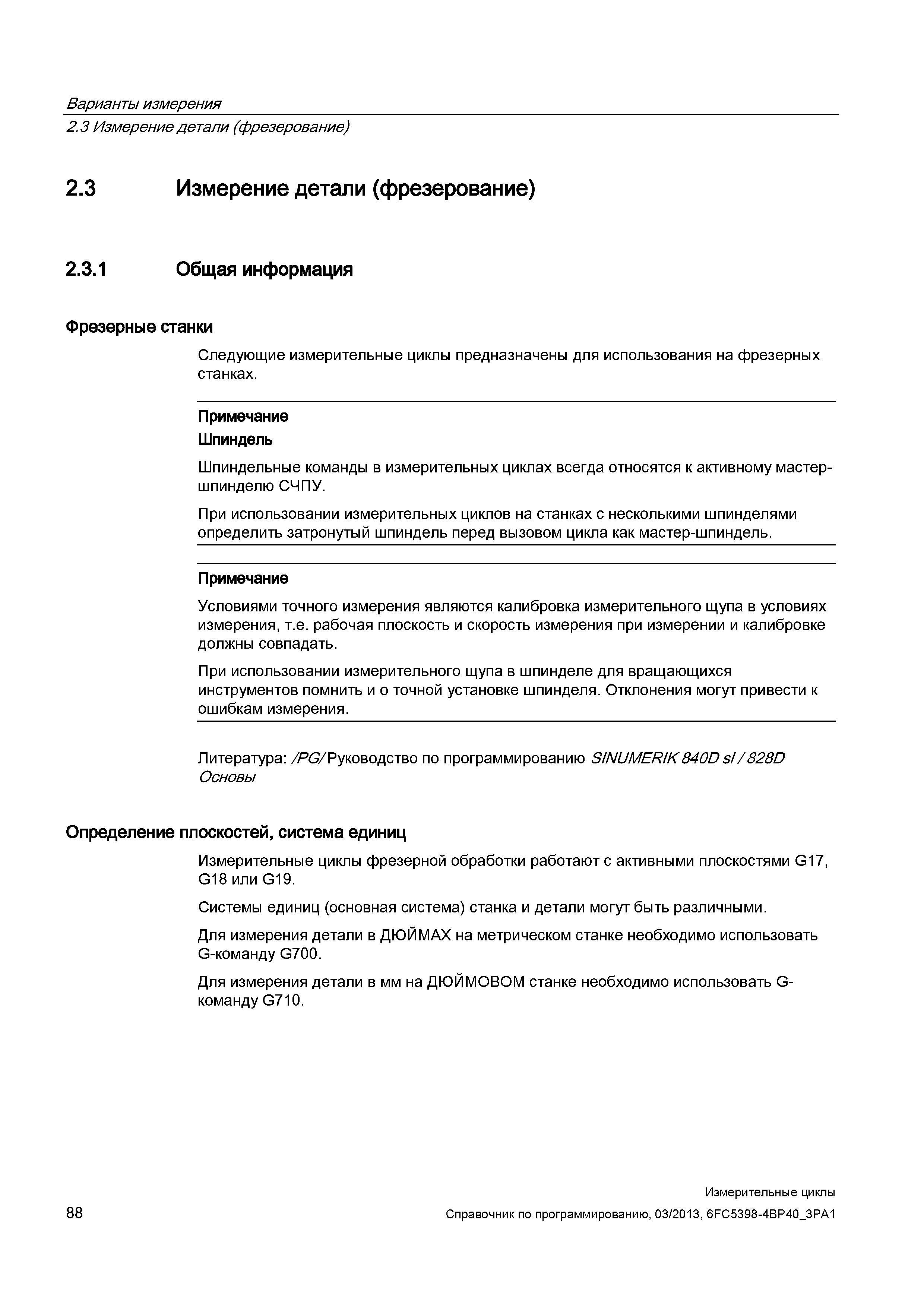

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3 Измерение детали (фрезерование) 2.3.1 Общая информация Фрезерные станки Следующие измерительные циклы предназначены для использования на фрезерных станках. Примечание Шпиндель Шпиндельные команды в измерительных циклах всегда относятся к активному мастер-шпинделю СЧПУ. При использовании измерительных циклов на станках с несколькими шпинделями определить затронутый шпиндель перед вызовом цикла как мастер-шпиндель. Примечание Условиями точного измерения являются калибровка измерительного щупа в условиях измерения, т.е. рабочая плоскость и скорость измерения при измерении и калибровке должны совпадать. При использовании измерительного щупа в шпинделе для вращающихся инструментов помнить и о точной установке шпинделя. Отклонения могут привести к ошибкам измерения. Литература: /PG/Руководство по программированию SINUMERIK840D sl/828D Основы Определение плоскостей, система единиц Измерительные циклы фрезерной обработки работают с активными плоскостями G17, G18 или G19. Системы единиц (основная система) станка и детали могут быть различными. Для измерения детали в ДЮЙМАХ на метрическом станке необходимо использовать G-команду G700. Для измерения детали в мм на ДЮЙМОВОМ станке необходимо использовать G-команду G710. 88 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
