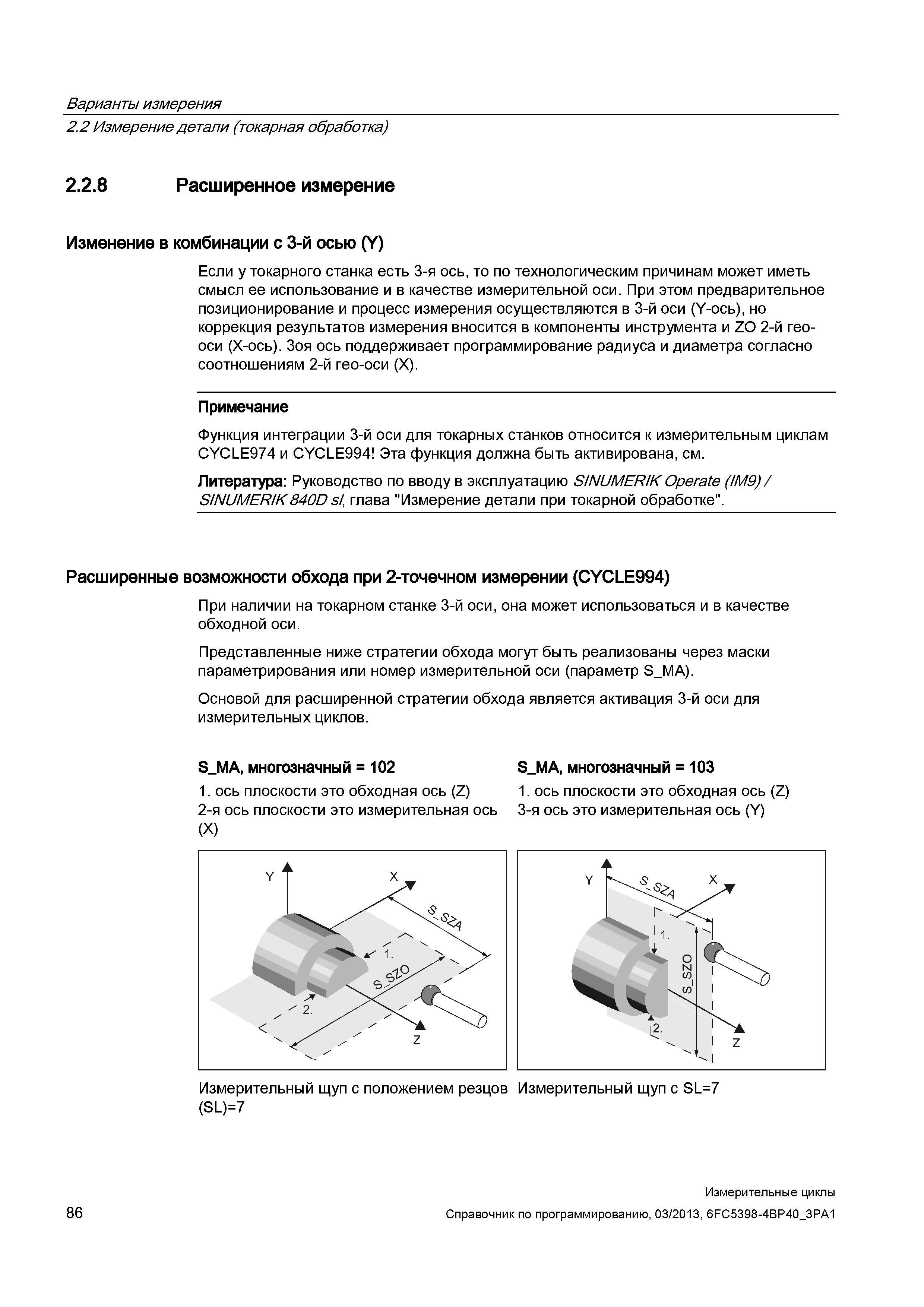

Варианты измерения 2.2 Измерение детали (токарная обработка) 2.2.8 Расширенное измерение Изменение в комбинации с 3-й осью (Y) Если у токарного станка есть 3-я ось, то по технологическим причинам может иметь смысл ее использование и в качестве измерительной оси. При этом предварительное позиционирование и процесс измерения осуществляются в 3-й оси (Y-ось), но коррекция результатов измерения вносится в компоненты инструмента и ZO 2-й геооси (X-ось). 3оя ось поддерживает программирование радиуса и диаметра согласно соотношениям 2-й гео-оси (X). Примечание Функция интеграции 3-й оси для токарных станков относится к измерительным циклам CYCLE974 и CYCLE994 Эта функция должна быть активирована, см. Литература: Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK840D sl, глава "Измерение детали при токарной обработке". Расширенные возможности обхода при 2-точечном измерении (CYCLE994) При наличии на токарном станке 3-й оси, она может использоваться и в качестве обходной оси. Представленные ниже стратегии обхода могут быть реализованы через маски параметрирования или номер измерительной оси (параметр S_MA). Основой для расширенной стратегии обхода является активация 3-й оси для измерительных циклов. S_MA, многозначный = 102 1. ось плоскости это обходная ось (Z) 2-я ось плоскости это измерительная ось (X) S_MA, многозначный = 103 1. ось плоскости это обходная ось (Z) 3-я ось это измерительная ось (Y) (SL)=7 86 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
