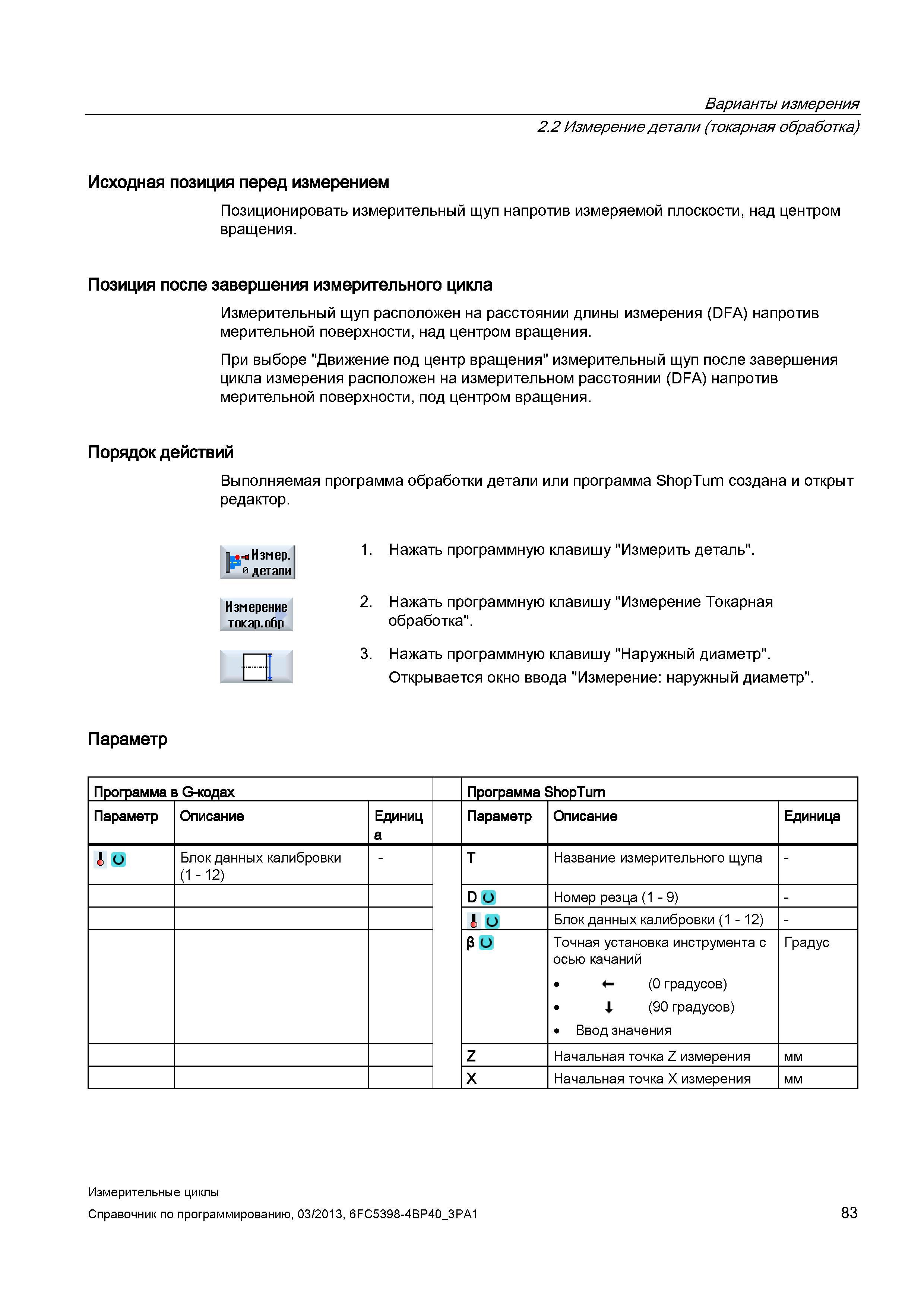

Варианты измерения 2.2 Измерение детали (токарная обработка) Исходная позиция перед измерением Позиционировать измерительный щуп напротив измеряемой плоскости, над центром вращения. Позиция после завершения измерительного цикла Измерительный щуп расположен на расстоянии длины измерения (DFA) напротив мерительной поверхности, над центром вращения. При выборе "Движение под центр вращения" измерительный щуп после завершения цикла измерения расположен на измерительном расстоянии (DFA) напротив мерительной поверхности, под центром вращения. Порядок действий Выполняемая программа обработки детали или программа ShopTurn создана и открыт 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "Измерение Токарная обработка". 3. Нажать программную клавишу "Наружный диаметр". Открывается окно ввода "Измерение: наружный диаметр". Параметр Программа в G-кодах Программа ShopTurn Параметр Описание Единиц а Параметр Описание Единица i О Блок данных калибровки (1 - 12) - T Название измерительного щупа - D и Номер резца (1 - 9) - С- с Блок данных калибровки (1 - 12) - ро Точная установка инструмента с осью качаний (0 градусов) 4- (90 градусов) Ввод значения Градус Z Начальная точка Z измерения мм X Начальная точка X измерения мм редактор. - Измер. 0 детали Измерение токар.обр FLI Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 83
