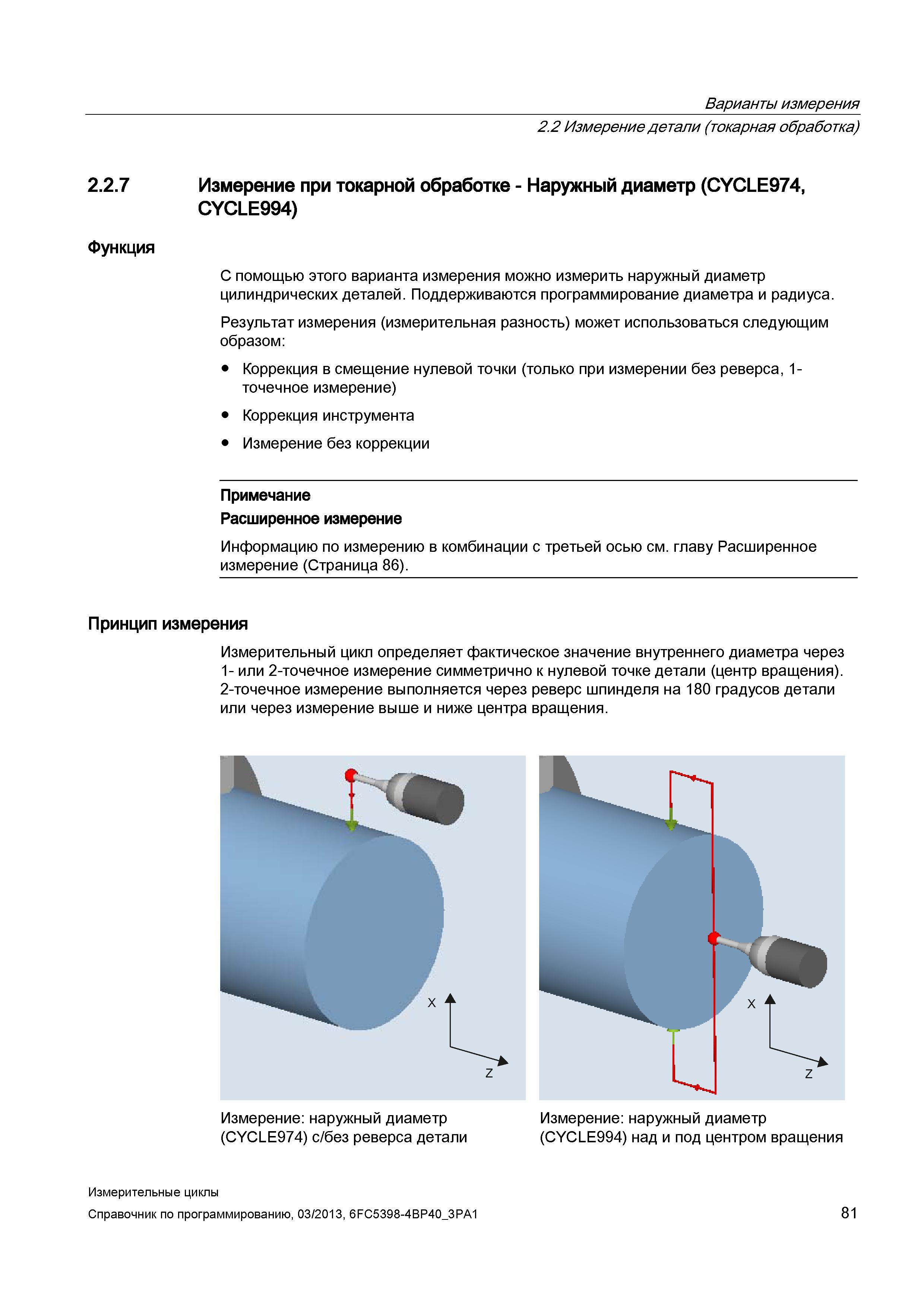

Варианты измерения 2.2 Измерение детали (токарная обработка) 2.2.7 Измерение при токарной обработке - Наружный диаметр (CYCLE974, CYCLE994) Функция С помощью этого варианта измерения можно измерить наружный диаметр цилиндрических деталей. Поддерживаются программирование диаметра и радиуса. Результат измерения (измерительная разность) может использоваться следующим образом: Коррекция в смещение нулевой точки (только при измерении без реверса, 1точечное измерение) Коррекция инструмента Измерение без коррекции Примечание Расширенное измерение Информацию по измерению в комбинации с третьей осью см. главу Расширенное измерение (Страница 86). Принцип измерения Измерительный цикл определяет фактическое значение внутреннего диаметра через 1- или 2-точечное измерение симметрично к нулевой точке детали (центр вращения). 2-точечное измерение выполняется через реверс шпинделя на 180 градусов детали или через измерение выше и ниже центра вращения. Измерение: наружный диаметр Измерение: наружный диаметр (CYCLE974) с/без реверса детали (CYCLE994) над и под центром вращения Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 81
