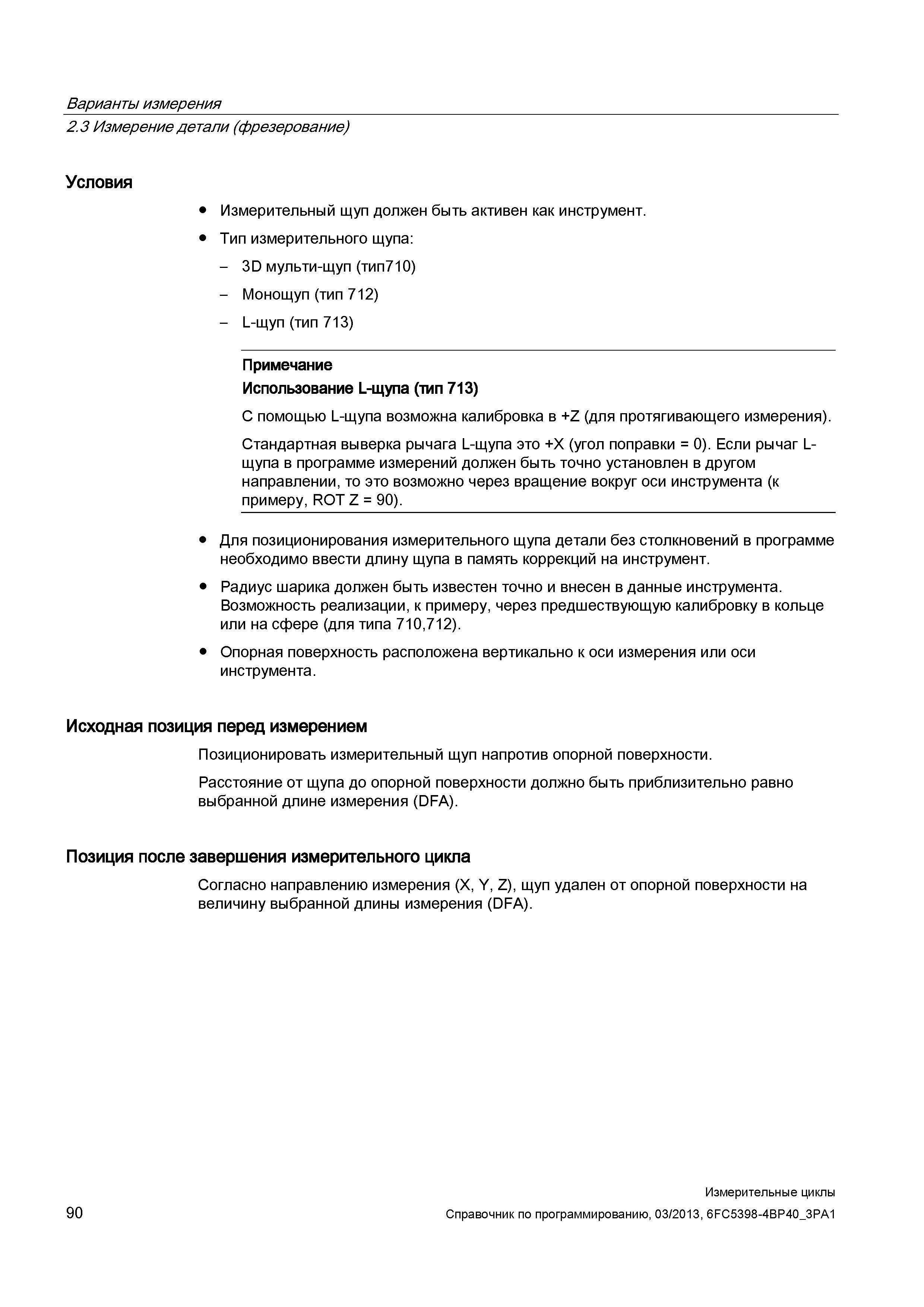

Варианты измерения 2.3 Измерение детали (фрезерование) Условия Измерительный щуп должен быть активен как инструмент. Тип измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) - L-щуп (тип 713) Примечание Использование L-щупа (тип 713) С помощью L-щупа возможна калибровка в +Z (для протягивающего измерения). Стандартная выверка рычага L-щупа это +X (угол поправки = 0). Если рычаг L-щупа в программе измерений должен быть точно установлен в другом направлении, то это возможно через вращение вокруг оси инструмента (к примеру, ROT Z = 90). Для позиционирования измерительного щупа детали без столкновений в программе необходимо ввести длину щупа в память коррекций на инструмент. Радиус шарика должен быть известен точно и внесен в данные инструмента. Возможность реализации, к примеру, через предшествующую калибровку в кольце или на сфере (для типа 710,712). Опорная поверхность расположена вертикально к оси измерения или оси инструмента. Исходная позиция перед измерением Позиционировать измерительный щуп напротив опорной поверхности. Расстояние от щупа до опорной поверхности должно быть приблизительно равно выбранной длине измерения (DFA). Позиция после завершения измерительного цикла Согласно направлению измерения (X, Y, Z), щуп удален от опорной поверхности на величину выбранной длины измерения (DFA). 90 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
