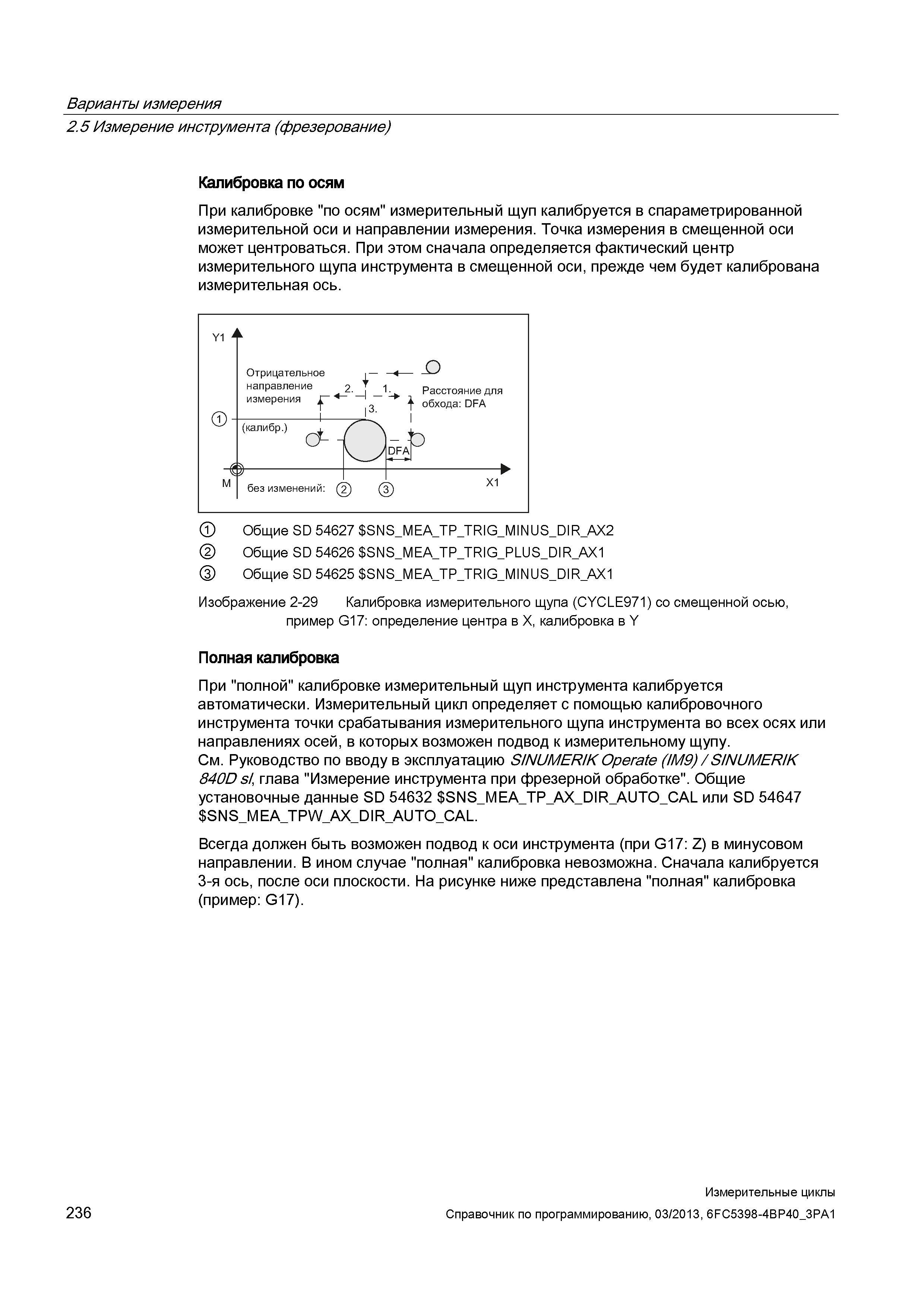

Варианты измерения 2.5 Измерение инструмента (фрезерование) Калибровка по осям При калибровке "по осям" измерительный щуп калибруется в спараметрированной измерительной оси и направлении измерения. Точка измерения в смещенной оси может центроваться. При этом сначала определяется фактический центр измерительного щупа инструмента в смещенной оси, прежде чем будет калибрована измерительная ось. Общие SD 54627 SNS_MEA_TP_TRIG_MINUS_DIR_AX2 Общие SD 54626 SNS_MEA_TP_TRIG_PLUS_DIR_AX1 Общие SD 54625 SNS_MEA_TP_TRIG_MINUS_DIR_AX1 Изображение 2-29 Калибровка измерительного щупа (CYCLE971) со смещенной осью, пример G17: определение центра в X, калибровка в Y Полная калибровка При "полной" калибровке измерительный щуп инструмента калибруется автоматически. Измерительный цикл определяет с помощью калибровочного инструмента точки срабатывания измерительного щупа инструмента во всех осях или направлениях осей, в которых возможен подвод к измерительному щупу. См. Руководство по вводу в эксплуатацию SINUMERIKOperate (IM9) /SINUMERIK 840D si глава "Измерение инструмента при фрезерной обработке". Общие установочные данные SD 54632 SNS_MEA_TP_AX_DIR_AUTO_CAL или SD 54647 SNS_MEA_TPW_AX_DI R_AU TO_CAL. Всегда должен быть возможен подвод к оси инструмента (при G17: Z) в минусовом направлении. В ином случае "полная" калибровка невозможна. Сначала калибруется 3-я ось, после оси плоскости. На рисунке ниже представлена "полная" калибровка (пример: G17). 236 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
