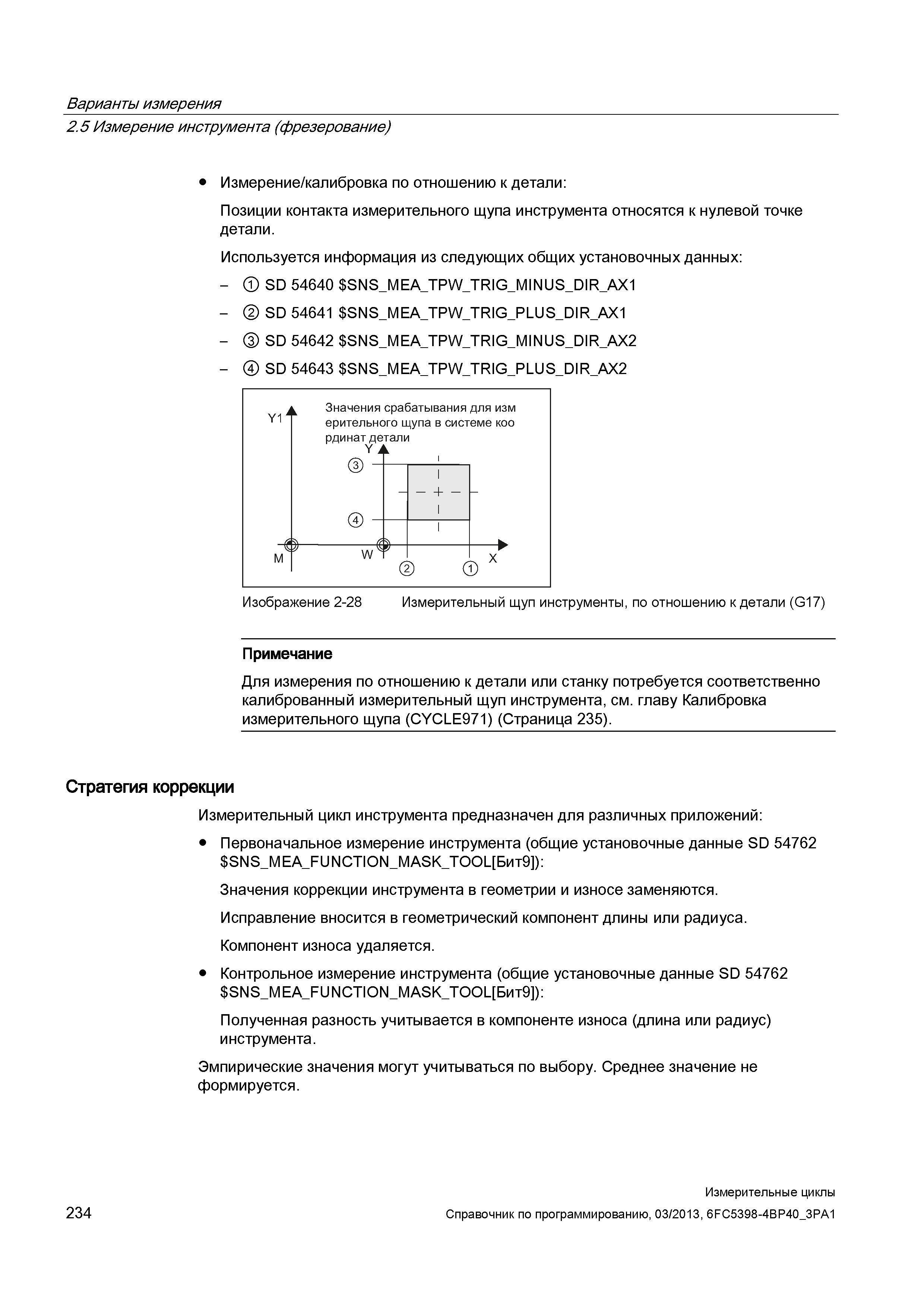

Варианты измерения 2.5 Измерение инструмента (фрезерование) Измерение/калибровка по отношению к детали: Позиции контакта измерительного щупа инструмента относятся к нулевой точке детали. Используется информация из следующих общих установочных данных: - SD 54640 SNS_MEA_TPW_TRIG_MINUS_DIR_AX1 - SD 54641 SNS_MEA_TPW_TRIG_PLUS_DIR_AX1 - SD 54642 SNS_MEA_TPW_TRIG_MINUS_DIR_AX2 - SD 54643 SNS_MEA_TPW_TRIG_PLUS_DIR_AX2 Y1' Значения ерительнс рдинат де Yi срабатывания для изм )го щупа в системе коо тали i - i - + -i С( i м V (2 ) С W -Л Х D Изображение 2-28 Измерительный щуп инструменты, по отношению к детали (G17) Примечание Для измерения по отношению к детали или станку потребуется соответственно калиброванный измерительный щуп инструмента, см. главу Калибровка измерительного щупа (CYCLE971) (Страница 235). Стратегия коррекции Измерительный цикл инструмента предназначен для различных приложений: Первоначальное измерение инструмента (общие установочные данные SD 54762 SNS_MEA_FUNCTION_MASK_TOOL Бит9 ): Значения коррекции инструмента в геометрии и износе заменяются. Исправление вносится в геометрический компонент длины или радиуса. Компонент износа удаляется. Контрольное измерение инструмента (общие установочные данные SD 54762 SNS_MEA_FUNCTION_MASK_TOOL Бит9 ): Полученная разность учитывается в компоненте износа (длина или радиус) инструмента. Эмпирические значения могут учитываться по выбору. Среднее значение не формируется. 234 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
