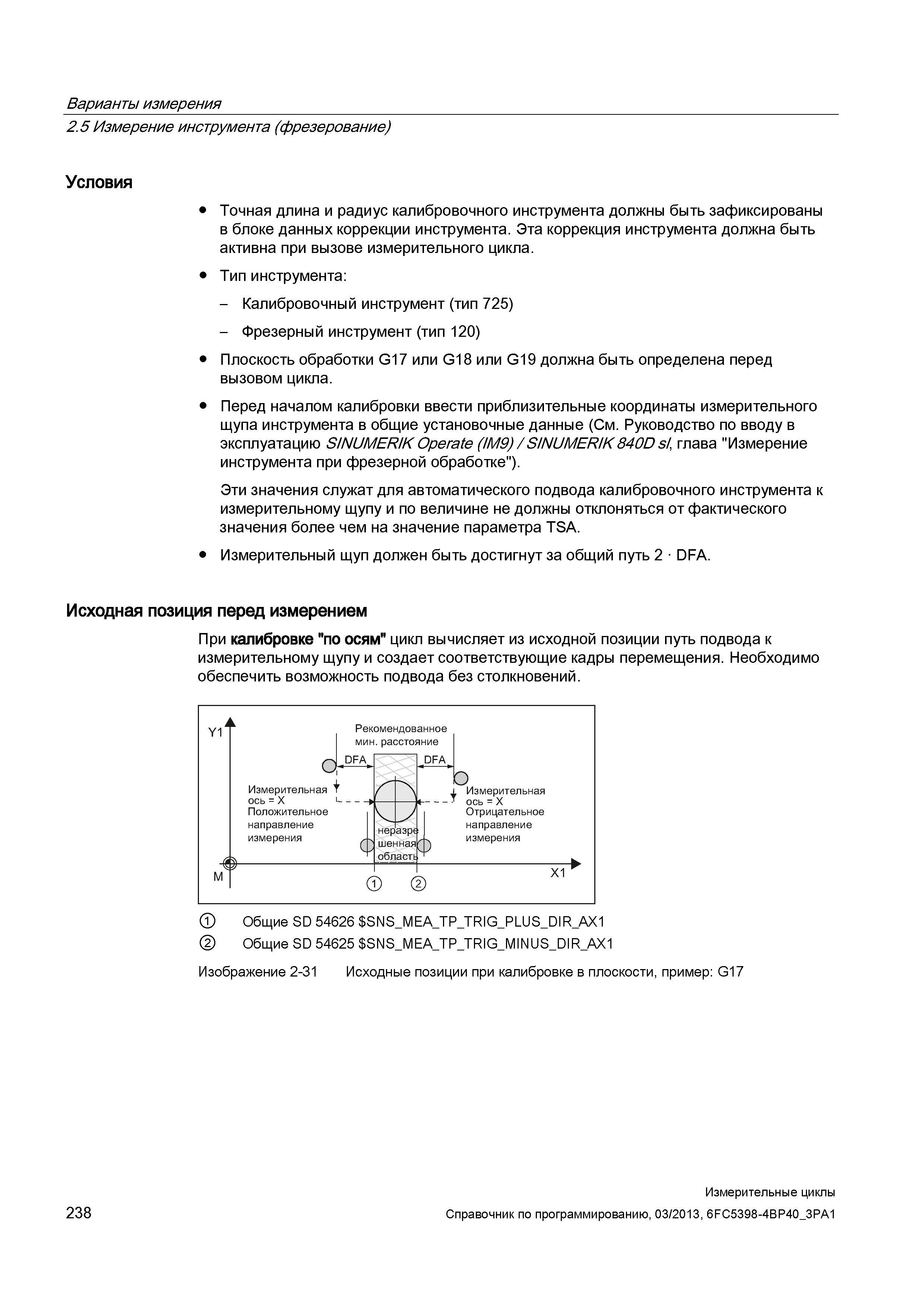

Варианты измерения 2.5 Измерение инструмента (фрезерование) Условия Точная длина и радиус калибровочного инструмента должны быть зафиксированы в блоке данных коррекции инструмента. Эта коррекция инструмента должна быть активна при вызове измерительного цикла. Тип инструмента: - Калибровочный инструмент (тип 725) - Фрезерный инструмент (тип 120) Плоскость обработки G17 или G18 или G19 должна быть определена перед вызовом цикла. Перед началом калибровки ввести приблизительные координаты измерительного щупа инструмента в общие установочные данные (См. Руководство по вводу в эксплуатацию S/NUMER/K Operate (IM9) /S/NUMER/K840D si глава "Измерение инструмента при фрезерной обработке"). Эти значения служат для автоматического подвода калибровочного инструмента к измерительному щупу и по величине не должны отклоняться от фактического значения более чем на значение параметра TSA. Измерительный щуп должен быть достигнут за общий путь 2 DFA. Исходная позиция перед измерением При калибровке "по осям" цикл вычисляет из исходной позиции путь подвода к измерительному щупу и создает соответствующие кадры перемещения. Необходимо обеспечить возможность подвода без столкновений. Y1 Рекомендованное мин. расстояние О- Измерительная f ось = Х Положительное направление измерения DFA DFA О Измерительная ось = X Отрицательное направление измерения Х1 Общие SD 54626 SNS_MEA_TP_TRIG_PLUS_DIR_AX1 Общие SD 54625 SNS_MEA_TP_TRIG_MINUS_DIR_AX1 Изображение 2-31 Исходные позиции при калибровке в плоскости, пример: G17 238 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
