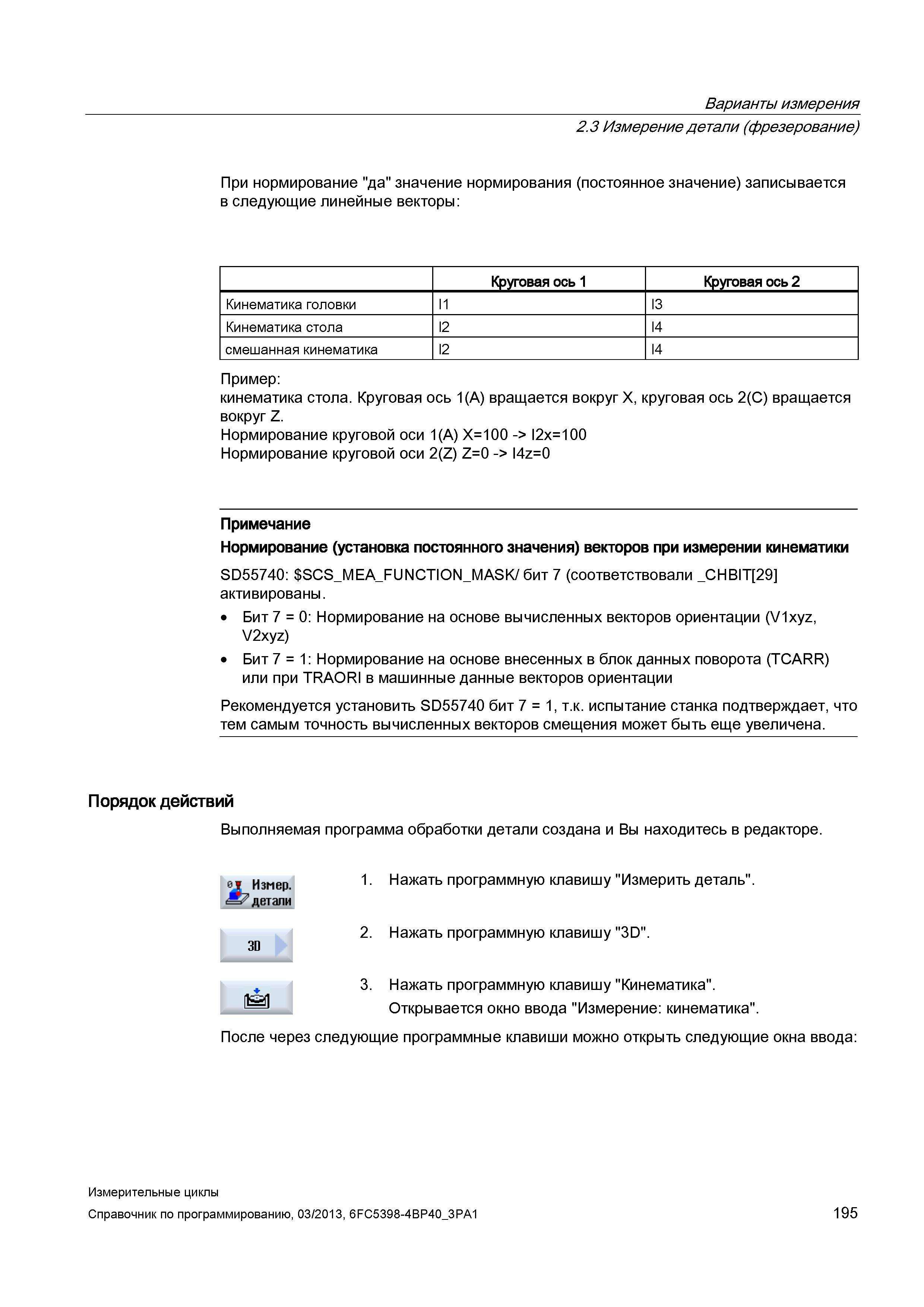

Варианты измерения 2.3 Измерение детали (фрезерование) При нормирование "да" значение нормирования (постоянное значение) записывается в следующие линейные векторы: Круговая ось 1 Круговая ось 2 Кинематика головки I1 I3 Кинематика стола I2 I4 смешанная кинематика I2 I4 Пример: кинематика стола. Круговая ось 1(A) вращается вокруг Х, круговая ось 2(C) вращается вокруг Z. Нормирование круговой оси 1(A) X=100 -> I2x=100 Нормирование круговой оси 2(Z) Z=0 -> I4z=0 Примечание Нормирование (установка постоянного значения) векторов при измерении кинематики SD55740: SCS_MEA_FUNCTION_MASK/ бит 7 (соответствовали _CHBIT 29 активированы. Бит 7 = 0: Нормирование на основе вычисленных векторов ориентации (V1xyz, V2xyz) Бит 7 = 1: Нормирование на основе внесенных в блок данных поворота (TCARR) или при TRAORI в машинные данные векторов ориентации Рекомендуется установить SD55740 бит 7 = 1, т.к. испытание станка подтверждает, что тем самым точность вычисленных векторов смещения может быть еще увеличена. Порядок действий Выполняемая программа обработки детали создана и Вы находитесь в редакторе. 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "3D". 3. Нажать программную клавишу "Кинематика". Открывается окно ввода "Измерение: кинематика". После через следующие программные клавиши можно открыть следующие окна ввода: Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 195
