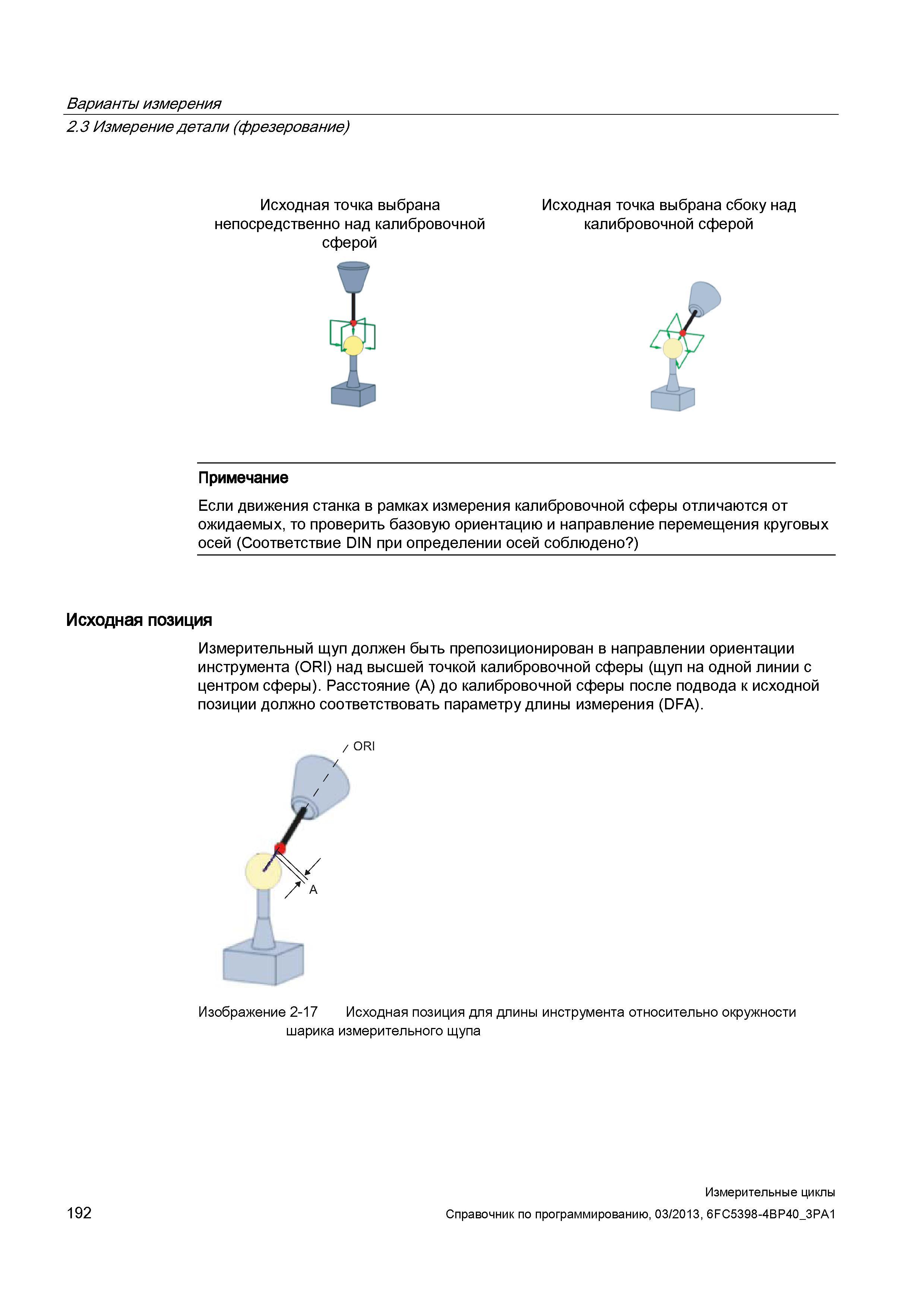

Варианты измерения 2.3 Измерение детали (фрезерование) Исходная точка выбрана Исходная точка выбрана сбоку над непосредственно над калибровочной калибровочной сферой сферой Примечание Если движения станка в рамках измерения калибровочной сферы отличаются от ожидаемых, то проверить базовую ориентацию и направление перемещения круговых осей (Соответствие DIN при определении осей соблюдено ) Исходная позиция Измерительный щуп должен быть препозиционирован в направлении ориентации инструмента (ORI) над высшей точкой калибровочной сферы (щуп на одной линии с центром сферы). Расстояние (A) до калибровочной сферы после подвода к исходной позиции должно соответствовать параметру длины измерения (DFA). / ORI / / К Я / J Изображение 2-17 Исходная позиция для длины инструмента относительно окружности шарика измерительного щупа 192 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
