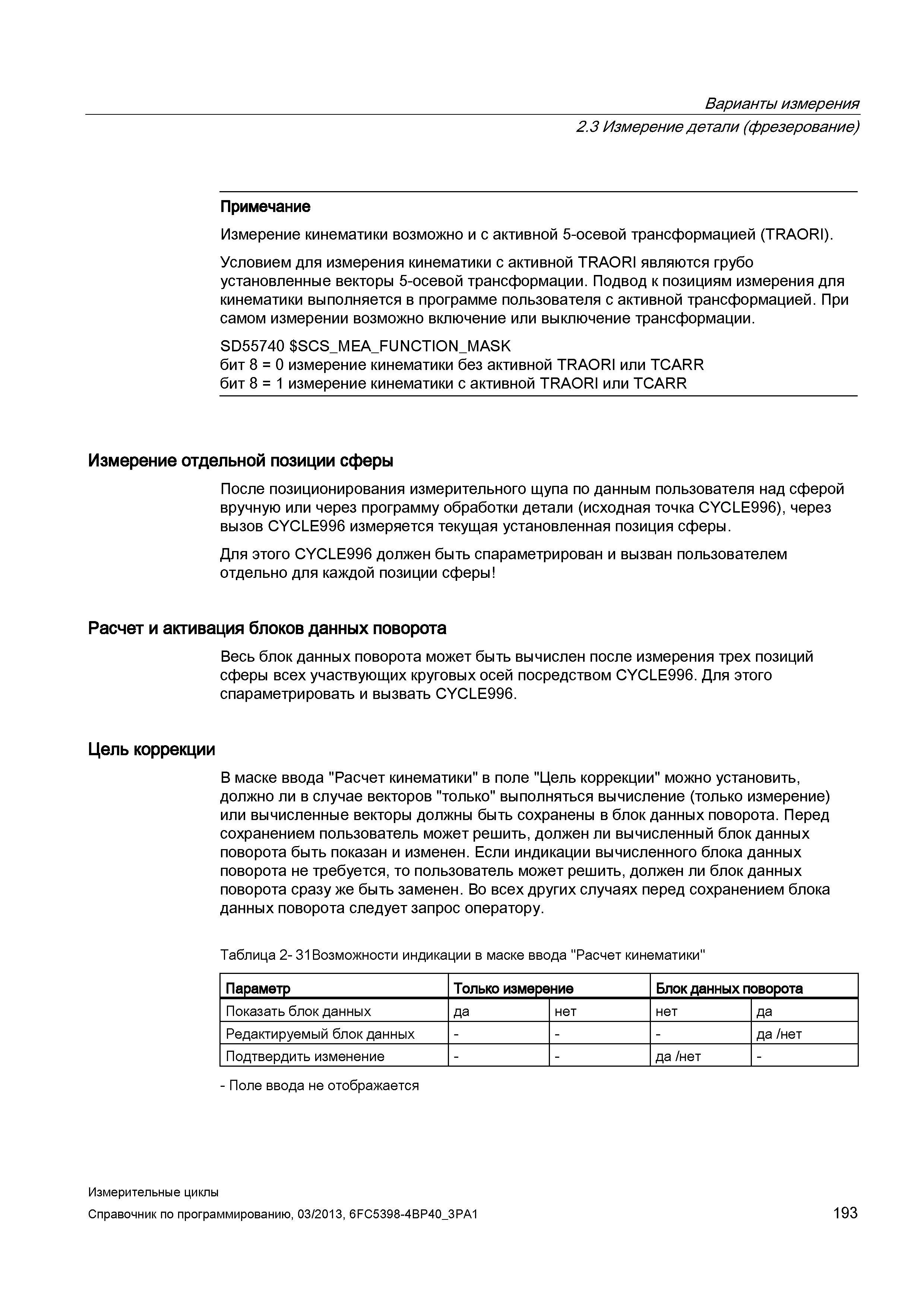

Варианты измерения 2.3 Измерение детали (фрезерование) Примечание Измерение кинематики возможно и с активной 5-осевой трансформацией (TRA0RI). Условием для измерения кинематики с активной TRA0RI являются грубо установленные векторы 5-осевой трансформации. Подвод к позициям измерения для кинематики выполняется в программе пользователя с активной трансформацией. При самом измерении возможно включение или выключение трансформации. SD55740 SCS_MEA_FUNCTI0N_MASK бит 8 = 0 измерение кинематики без активной TRA0RI или TCARR бит 8 = 1 измерение кинематики с активной TRA0RI или TCARR Измерение отдельной позиции сферы После позиционирования измерительного щупа по данным пользователя над сферой вручную или через программу обработки детали (исходная точка CYCLE996), через вызов CYCLE996 измеряется текущая установленная позиция сферы. Для этого CYCLE996 должен быть спараметрирован и вызван пользователем отдельно для каждой позиции сферы Расчет и активация блоков данных поворота Весь блок данных поворота может быть вычислен после измерения трех позиций сферы всех участвующих круговых осей посредством CYCLE996. Для этого спараметрировать и вызвать CYCLE996. Цель коррекции В маске ввода "Расчет кинематики" в поле "Цель коррекции" можно установить, должно ли в случае векторов "только" выполняться вычисление (только измерение) или вычисленные векторы должны быть сохранены в блок данных поворота. Перед сохранением пользователь может решить, должен ли вычисленный блок данных поворота быть показан и изменен. Если индикации вычисленного блока данных поворота не требуется, то пользователь может решить, должен ли блок данных поворота сразу же быть заменен. Во всех других случаях перед сохранением блока данных поворота следует запрос оператору. Таблица 2- 31 Возможности индикации в маске ввода "Расчет кинематики" Параметр Только измерение Блок данных поворота Показать блок данных да нет нет да Редактируемый блок данных - - - да /нет Подтвердить изменение - - да /нет - - Поле ввода не отображается Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 193
