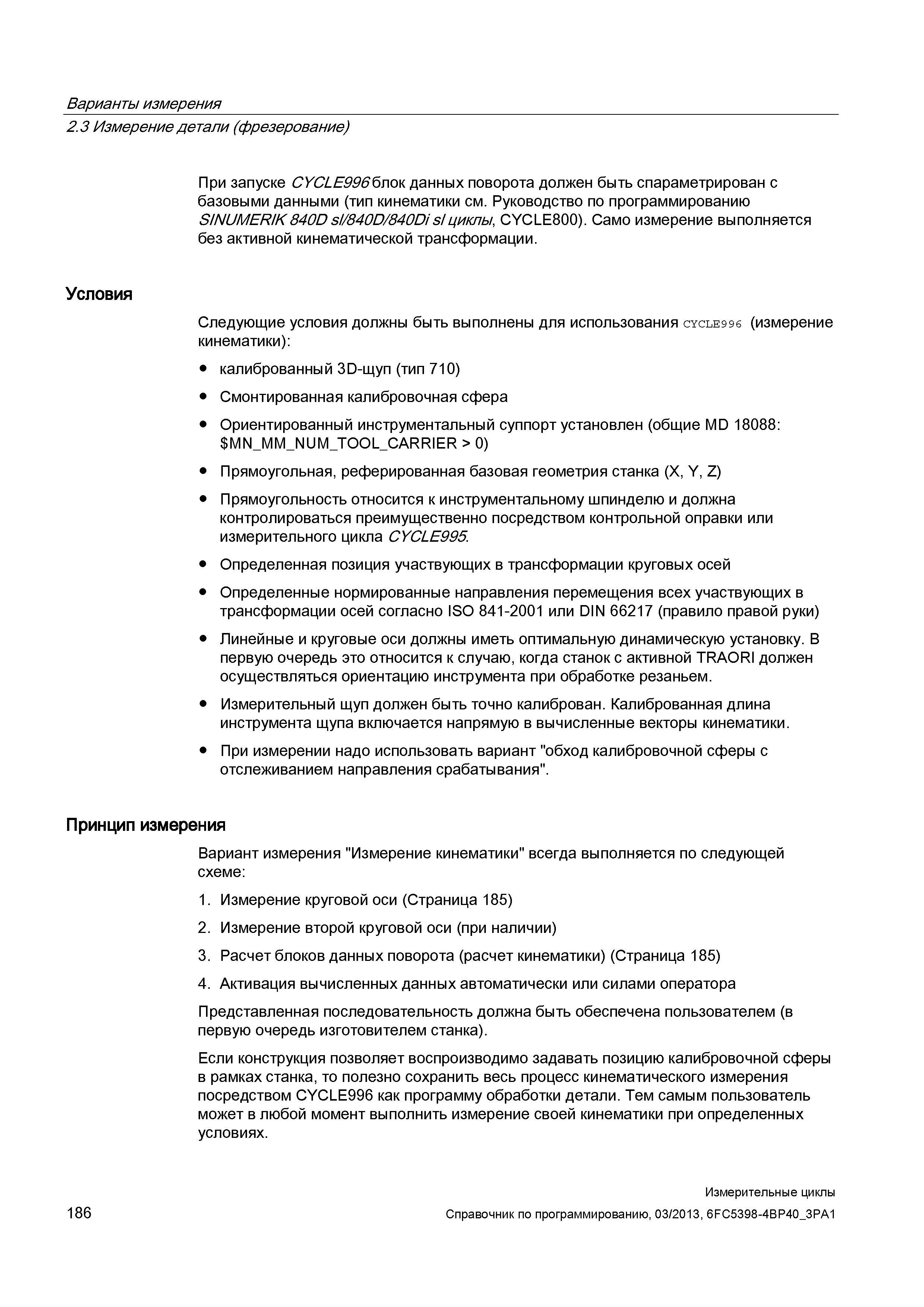

Варианты измерения 2.3 Измерение детали (фрезерование) При запуске CYCLE996блок данных поворота должен быть спараметрирован с базовыми данными (тип кинематики см. Руководство по программированию SINUMERIK840D sl/840D/840Di si циклы, CYCLE800). Само измерение выполняется без активной кинематической трансформации. Условия Следующие условия должны быть выполнены для использования cycle996 (измерение кинематики): калиброванный 3D-щуп (тип 710) Смонтированная калибровочная сфера Ориентированный инструментальный суппорт установлен (общие MD 18088: MN_MM_NUM_T00L_CARRIER > 0) Прямоугольная, реферированная базовая геометрия станка (X, Y, Z) Прямоугольность относится к инструментальному шпинделю и должна контролироваться преимущественно посредством контрольной оправки или измерительного цикла CYCLE995. Определенная позиция участвующих в трансформации круговых осей Определенные нормированные направления перемещения всех участвующих в трансформации осей согласно IS0 841-2001 или DIN 66217 (правило правой руки) Линейные и круговые оси должны иметь оптимальную динамическую установку. В первую очередь это относится к случаю, когда станок с активной TRA0RI должен осуществляться ориентацию инструмента при обработке резаньем. Измерительный щуп должен быть точно калиброван. Калиброванная длина инструмента щупа включается напрямую в вычисленные векторы кинематики. При измерении надо использовать вариант "обход калибровочной сферы с отслеживанием направления срабатывания". Принцип измерения Вариант измерения "Измерение кинематики" всегда выполняется по следующей схеме: 1. Измерение круговой оси (Страница 185) 2. Измерение второй круговой оси (при наличии) 3. Расчет блоков данных поворота (расчет кинематики) (Страница 185) 4. Активация вычисленных данных автоматически или силами оператора Представленная последовательность должна быть обеспечена пользователем (в первую очередь изготовителем станка). Если конструкция позволяет воспроизводимо задавать позицию калибровочной сферы в рамках станка, то полезно сохранить весь процесс кинематического измерения посредством CYCLE996 как программу обработки детали. Тем самым пользователь может в любой момент выполнить измерение своей кинематики при определенных условиях. 186 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
