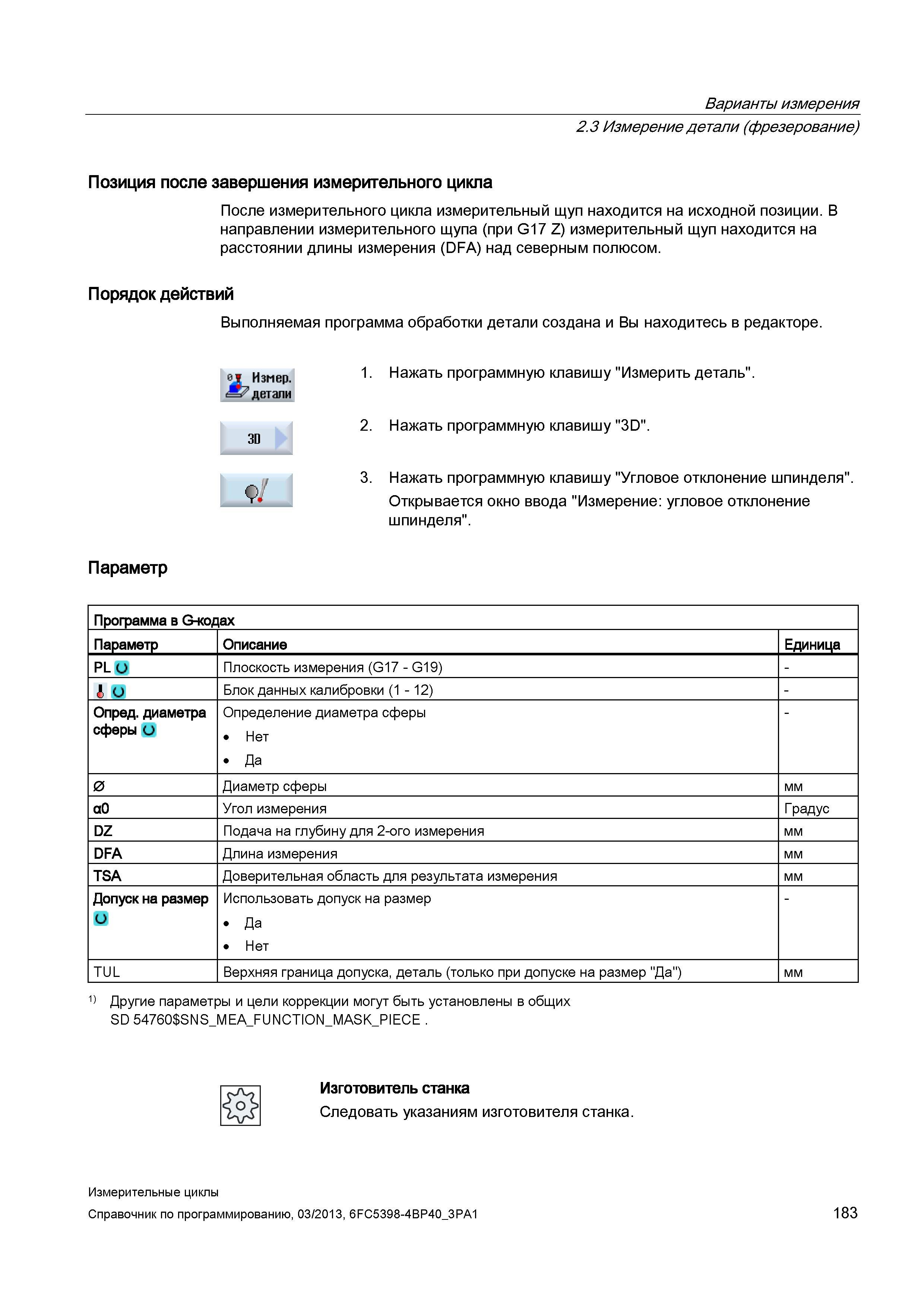

Варианты измерения 2.3 Измерение детали (фрезерование) Позиция после завершения измерительного цикла После измерительного цикла измерительный щуп находится на исходной позиции. В направлении измерительного щупа (при G17 Z) измерительный щуп находится на расстоянии длины измерения (DFA) над северным полюсом. Порядок действий Выполняемая программа обработки детали создана и Вы находитесь в редакторе. 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "3D". Р." 3. Нажать программную клавишу "Угловое отклонение шпинделя". Открывается окно ввода "Измерение: угловое отклонение шпинделя". Параметр Программа в G-кодах Параметр Описание Единица PL о Плоскость измерения (G17 - G19) - i О Блок данных калибровки (1 - 12) - Опред. диаметра Определение диаметра сферы - сферы и Нет Да 0 Диаметр сферы мм а0 Угол измерения Градус DZ Подача на глубину для 2-ого измерения мм DFA Длина измерения мм TSA Доверительная область для результата измерения мм Допуск на размер Использовать допуск на размер - и Да Нет TUL Верхняя граница допуска, деталь (только при допуске на размер "Да") мм 1) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTI0N_MASK_PIECE Изготовитель станка Следовать указаниям изготовителя станка. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 183
