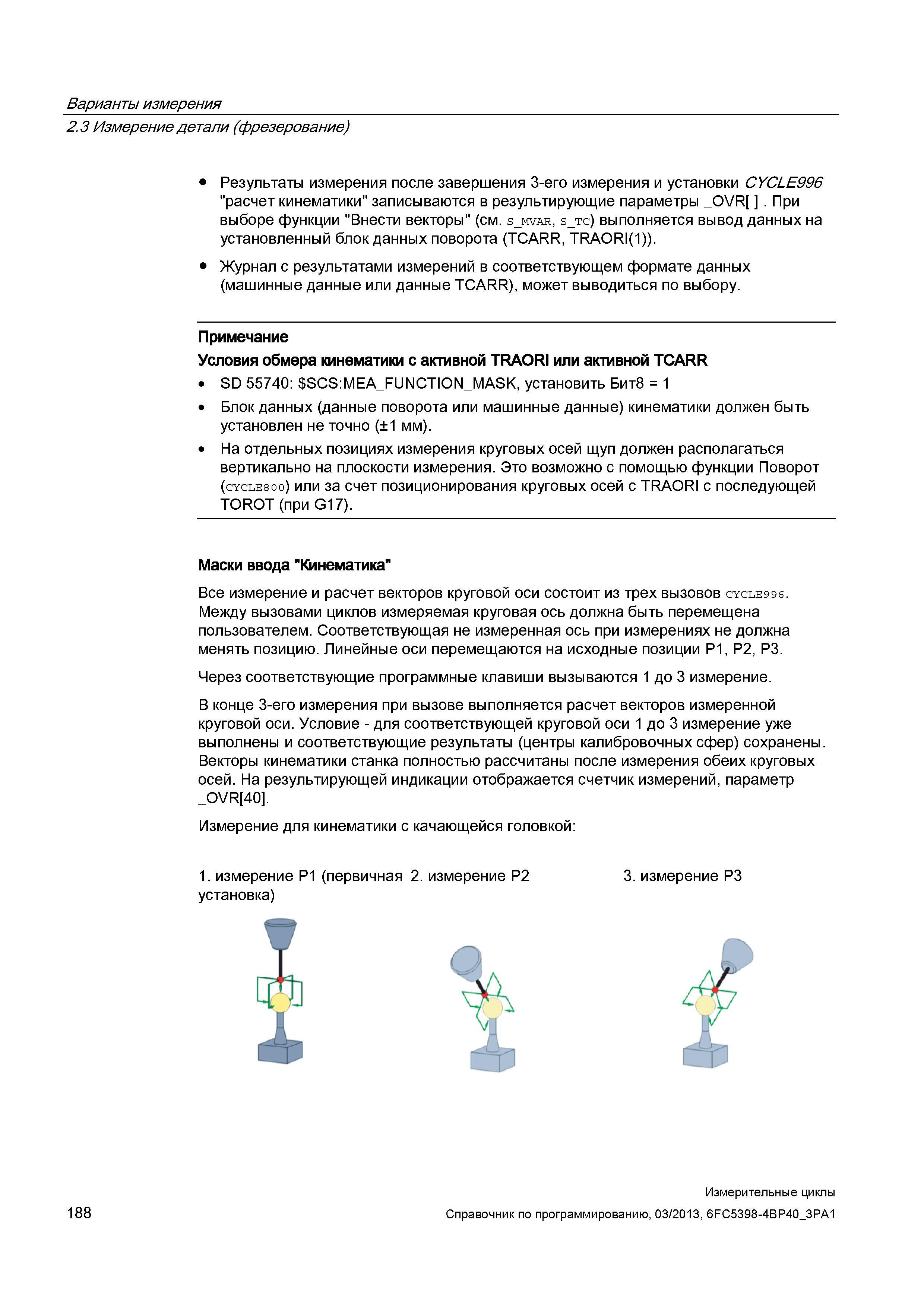

Варианты измерения 2.3 Измерение детали (фрезерование) Результаты измерения после завершения 3-его измерения и установки CYCLE996 "расчет кинематики" записываются в результирующие параметры _OVR При выборе функции "Внести векторы" (см. s_mvar, s_tc) выполняется вывод данных на установленный блок данных поворота (TCARR, TRAORI(1)). Журнал с результатами измерений в соответствующем формате данных (машинные данные или данные TCARR), может выводиться по выбору. Примечание Условия обмера кинематики с активной TRAORI или активной TCARR SD 55740: SCS:MEA_FUNCTION_MASK, установить Бит8 = 1 Блок данных (данные поворота или машинные данные) кинематики должен быть установлен не точно (±1 мм). На отдельных позициях измерения круговых осей щуп должен располагаться вертикально на плоскости измерения. Это возможно с помощью функции Поворот (cycle8oo) или за счет позиционирования круговых осей с TRAORI с последующей TOROT (при G17). Маски ввода "Кинематика” Все измерение и расчет векторов круговой оси состоит из трех вызовов cycle996. Между вызовами циклов измеряемая круговая ось должна быть перемещена пользователем. Соответствующая не измеренная ось при измерениях не должна менять позицию. Линейные оси перемещаются на исходные позиции P1, P2, P3. Через соответствующие программные клавиши вызываются 1 до 3 измерение. В конце 3-его измерения при вызове выполняется расчет векторов измеренной круговой оси. Условие - для соответствующей круговой оси 1 до 3 измерение уже выполнены и соответствующие результаты (центры калибровочных сфер) сохранены. Векторы кинематики станка полностью рассчитаны после измерения обеих круговых осей. На результирующей индикации отображается счетчик измерений, параметр _0VR 40 Измерение для кинематики с качающейся головкой: 1. измерение P1 (первичная 2. измерение P2 3. измерение P3 установка) 188 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
