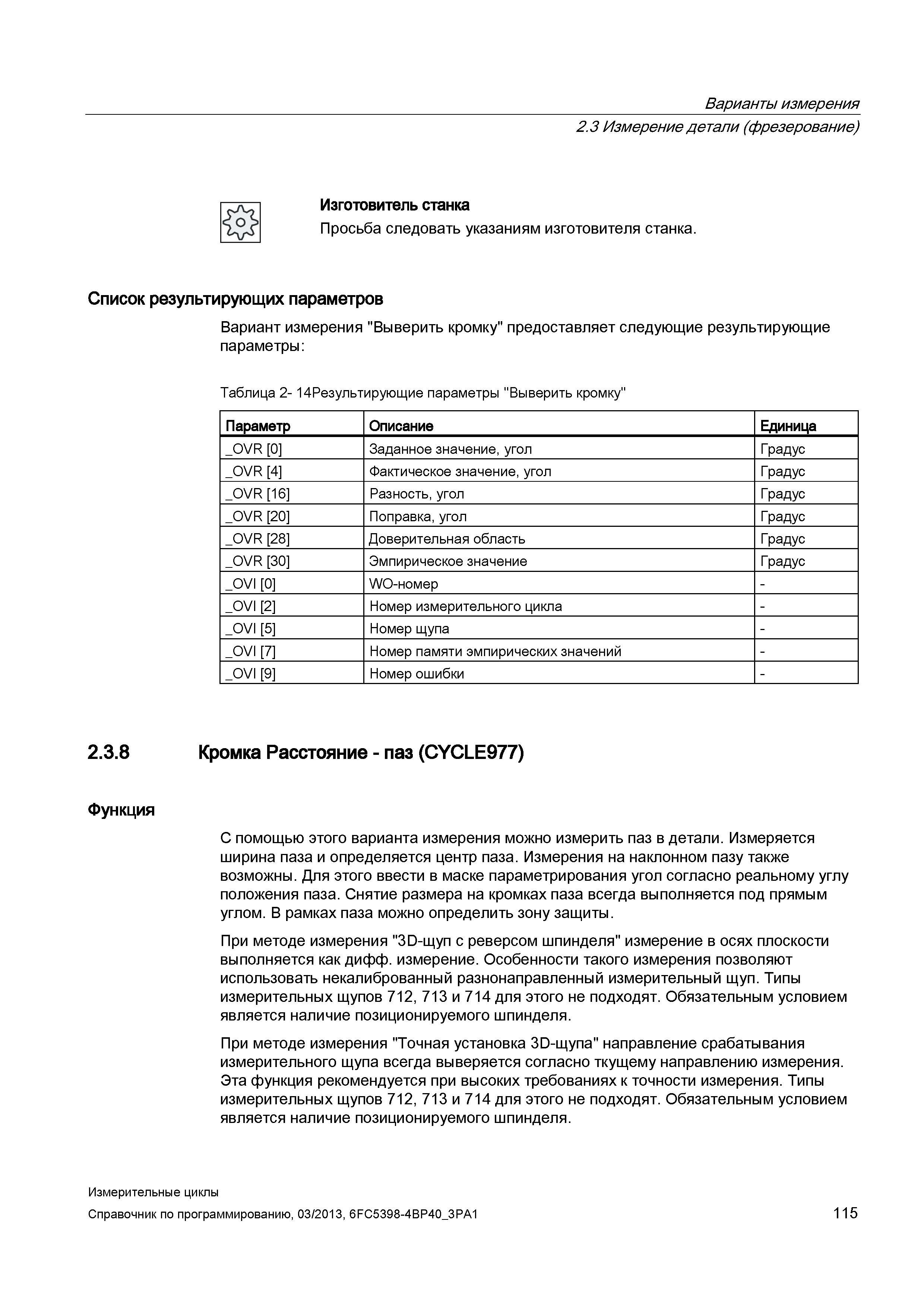

115 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.115

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 115 0115 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) Изготовитель станка Просьба следовать указаниям изготовителя станка. Список результирующих параметров Вариант измерения "Выверить кромку" предоставляет следующие результирующие параметры: Таблица 2- 14Результирующие параметры "Выверить кромку" Параметр Описание Единица _OVR 0 Заданное значение, угол Градус _OVR 4 Фактическое значение, угол Градус _OVR 16 Разность, угол Градус _OVR 20 Поправка, угол Градус _OVR 28 Доверительная область Градус _OVR 30 Эмпирическое значение Градус _OVI 0 WO-номер - _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 7 Номер памяти эмпирических значений - _OVI 9 Номер ошибки - 2.3.8 Кромка Расстояние - паз (CYCLE977) Функция С помощью этого варианта измерения можно измерить паз в детали. Измеряется ширина паза и определяется центр паза. Измерения на наклонном пазу также возможны. Для этого ввести в маске параметрирования угол согласно реальному углу положения паза. Снятие размера на кромках паза всегда выполняется под прямым углом. В рамках паза можно определить зону защиты. При методе измерения "3D-щуп с реверсом шпинделя" измерение в осях плоскости выполняется как дифф. измерение. Особенности такого измерения позволяют использовать некалиброванный разнонаправленный измерительный щуп. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. При методе измерения "Точная установка 3D-щупа" направление срабатывания измерительного щупа всегда выверяется согласно ткущему направлению измерения. Эта функция рекомендуется при высоких требованиях к точности измерения. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 115
