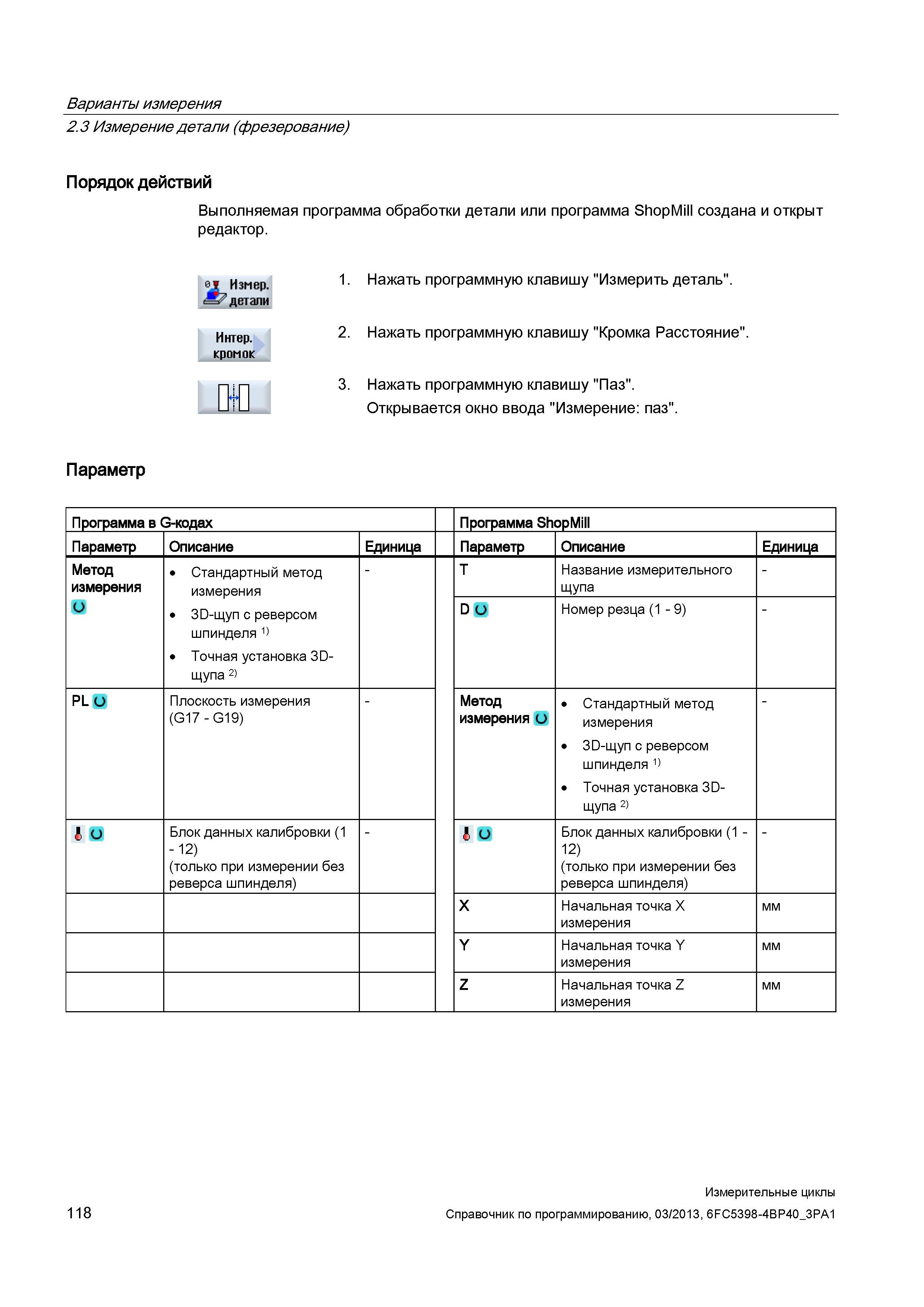

Варианты измерения 2.3 Измерение детали (фрезерование) Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. ц-.; нц-шр 1- Нажать программную клавишу "Измерить деталь". Ш детали И ер 2. Нажать программную клавишу "Кромка Расстояние". кромок i 3. Нажать программную клавишу "Паз". и U Открывается окно ввода "Измерение: паз". Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица Метод измерения О Стандартный метод измерения 3D-щуп с реверсом шпинделя 1) Точная установка 3D-щупа 2) T Название измерительного щупа - D U Номер резца (1 - 9) PL U Плоскость измерения (G17 - G19) Метод измерения о Стандартный метод измерения 3D-щуп с реверсом шпинделя 1) Точная установка 3D-щупа 2) & и Блок данных калибровки (1 - 12) (только при измерении без реверса шпинделя) & и Блок данных калибровки (1 -12) (только при измерении без реверса шпинделя) X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм 118 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
