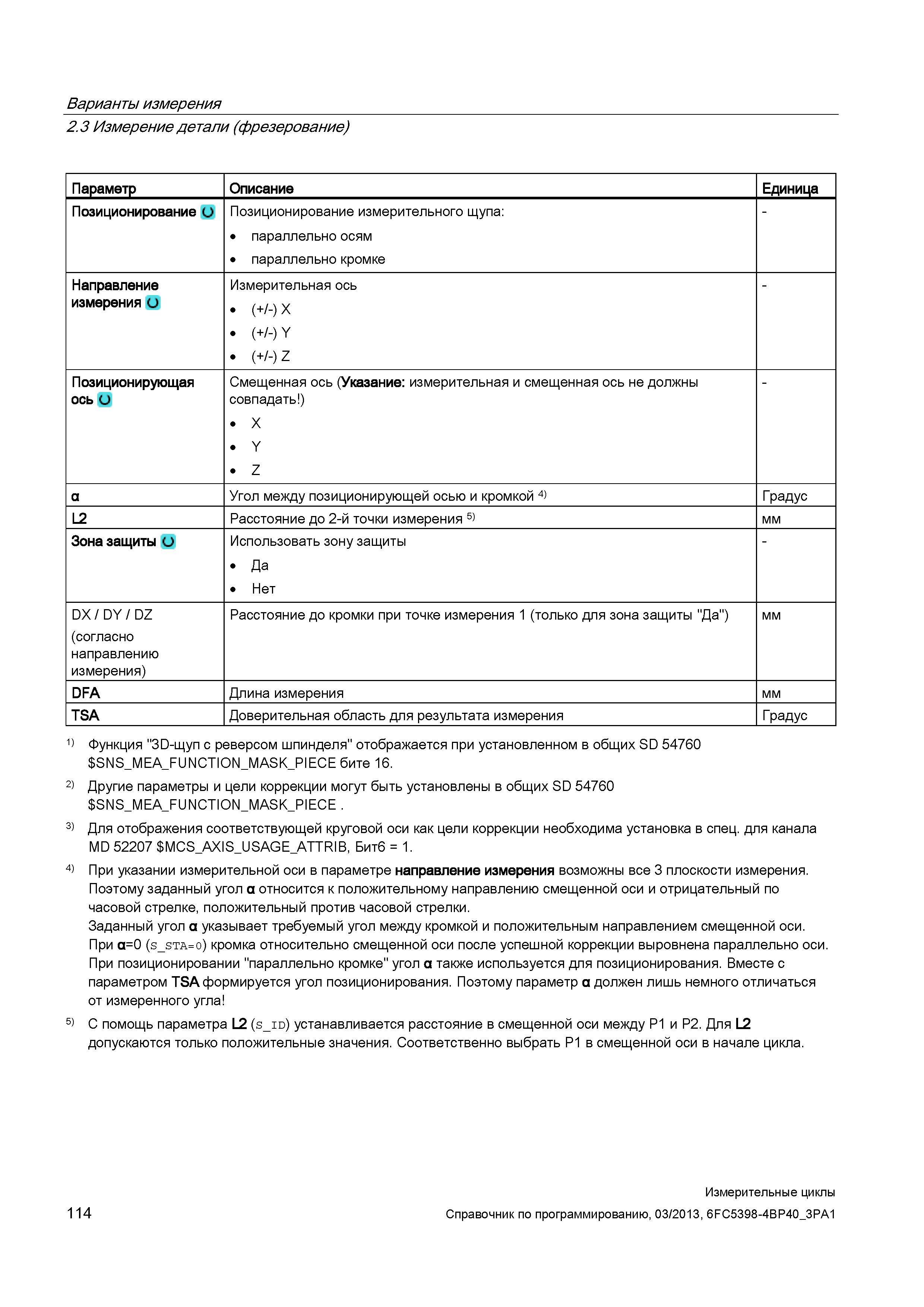

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица Позиционирование О Позиционирование измерительного щупа: параллельно осям параллельно кромке Направление измерения о Измерительная ось (+/-) X (+/-) Y (+/-) Z Позиционирующая ось О Смещенная ось (Указание: измерительная и смещенная ось не должны совпадать ) X Y Z а Угол между позиционирующей осью и кромкой 4) Градус L2 Расстояние до 2-й точки измерения 5) мм Зона защиты о Использовать зону защиты Да Нет DX / DY / DZ (согласно направлению измерения) Расстояние до кромки при точке измерения 1 (только для зона защиты "Да") мм DFA Длина измерения мм TSA Доверительная область для результата измерения Градус 1) Функция "SD-щуп с реверсом шпинделя" отображается при установленном в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE бите 16. 2) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 3) Для отображения соответствующей круговой оси как цели коррекции необходима установка в спец. для канала MD 52207 MCS_AXIS_USAGE_ATTRIB, Бит6 = 1. 4) При указании измерительной оси в параметре направление измерения возможны все 3 плоскости измерения. Поэтому заданный угол а относится к положительному направлению смещенной оси и отрицательный по часовой стрелке, положительный против часовой стрелки. Заданный угол а указывает требуемый угол между кромкой и положительным направлением смещенной оси. При а=0 (s_sta=o) кромка относительно смещенной оси после успешной коррекции выровнена параллельно оси. При позиционировании "параллельно кромке" угол а также используется для позиционирования. Вместе с параметром TSA формируется угол позиционирования. Поэтому параметр а должен лишь немного отличаться от измеренного угла 5) С помощь параметра L2 (s_id) устанавливается расстояние в смещенной оси между P1 и P2. Для L2 допускаются только положительные значения. Соответственно выбрать P1 в смещенной оси в начале цикла. 114 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
